厚板金属冲切加工用冲压模具结构

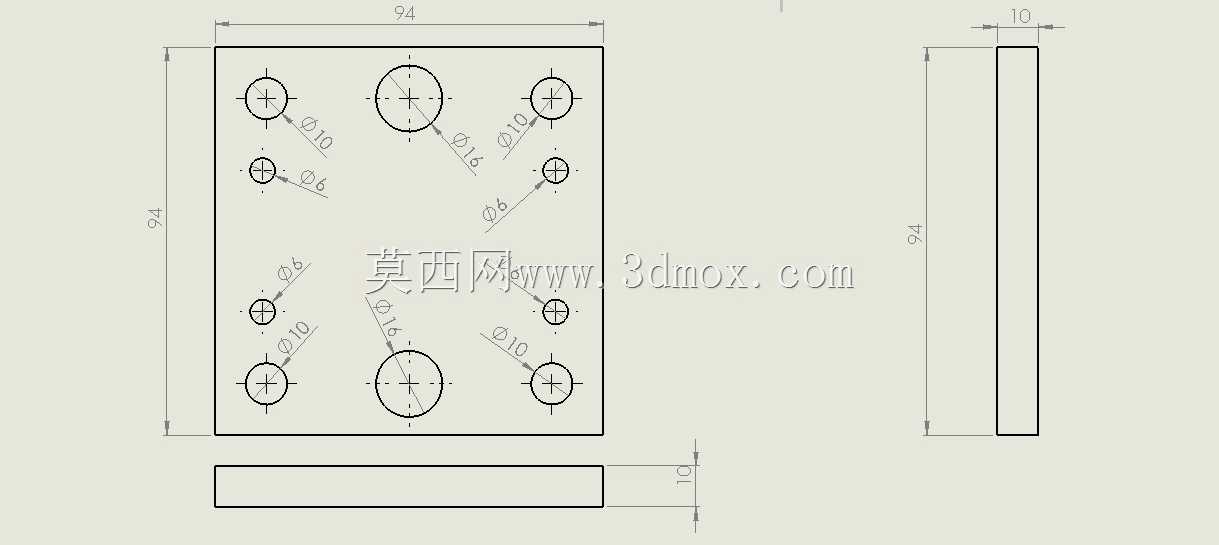

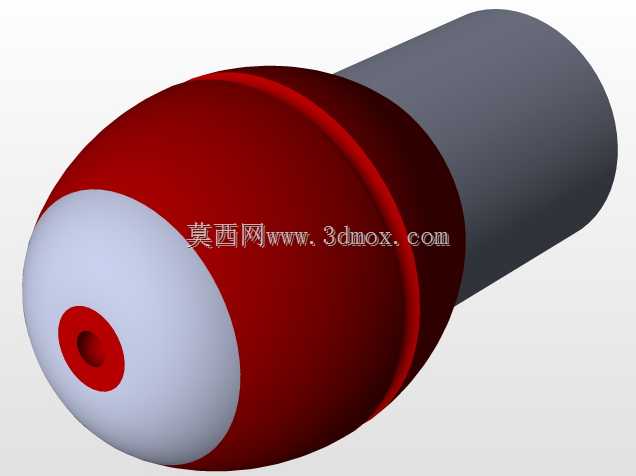

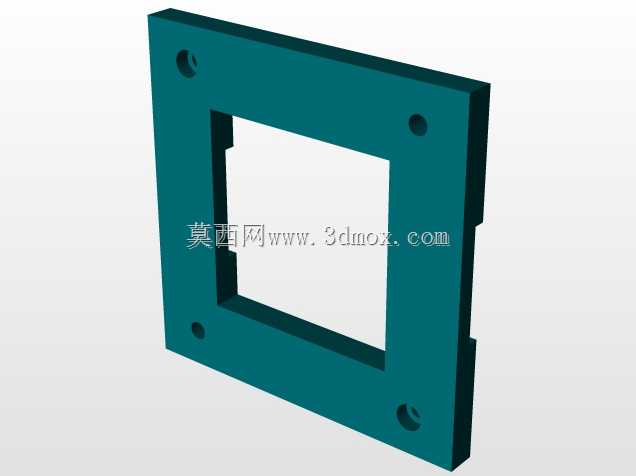

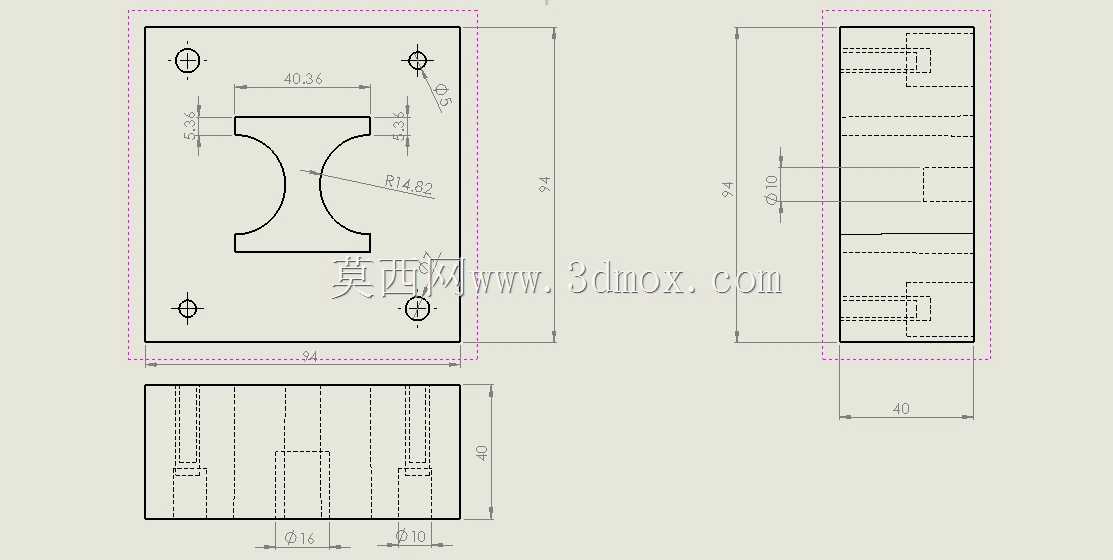

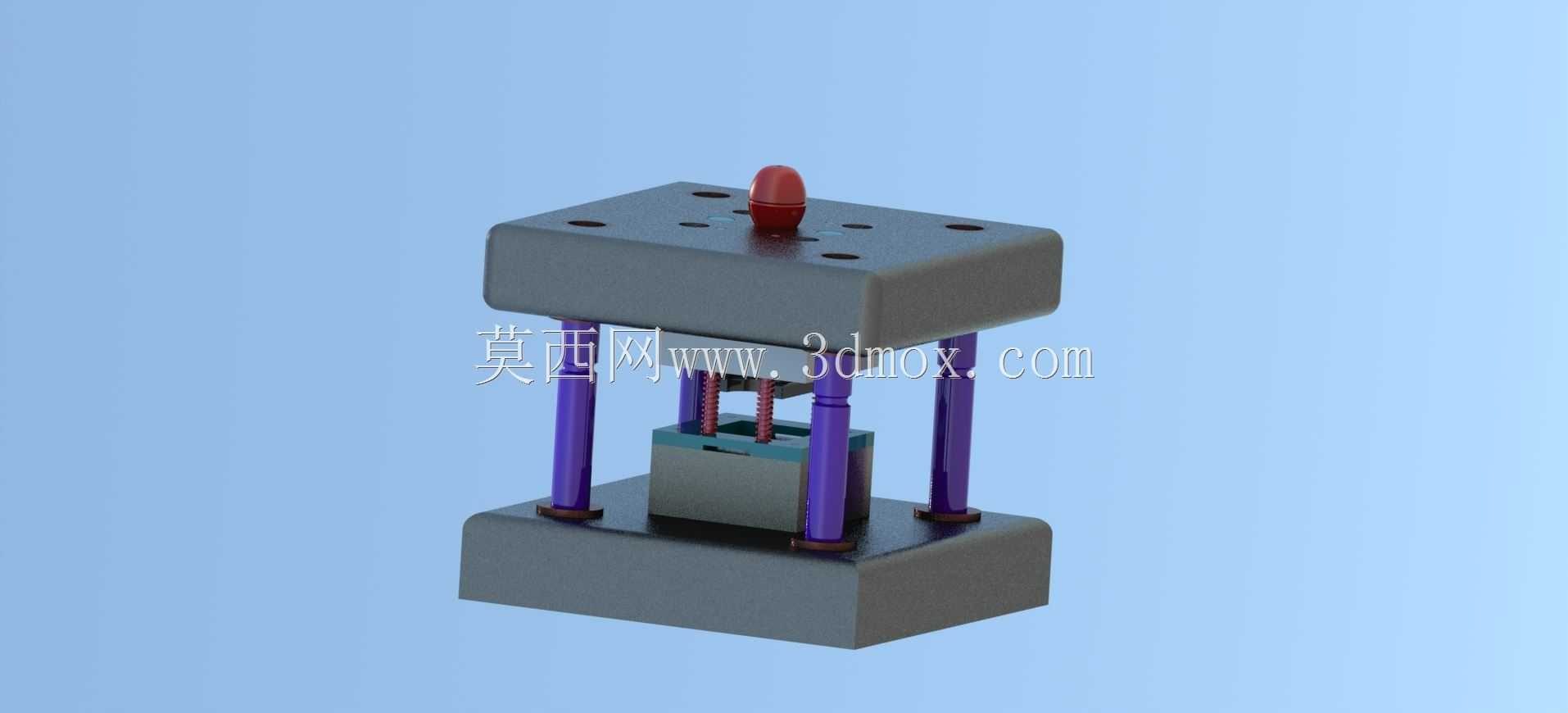

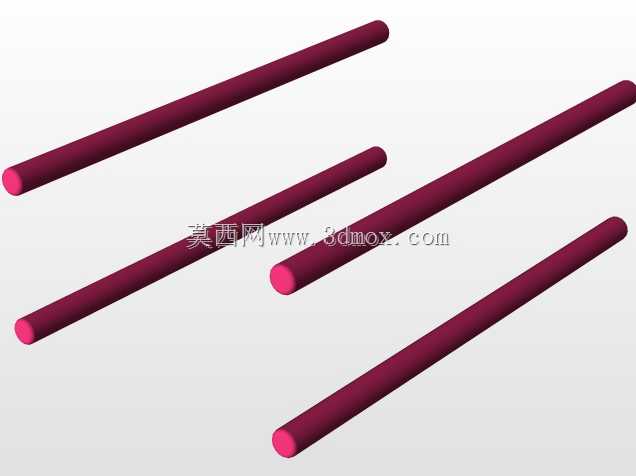

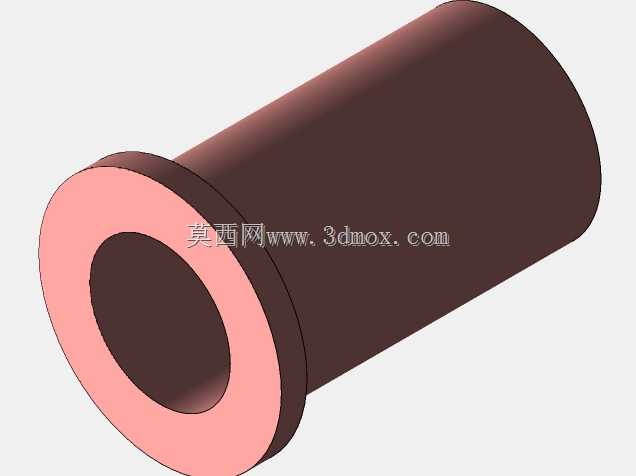

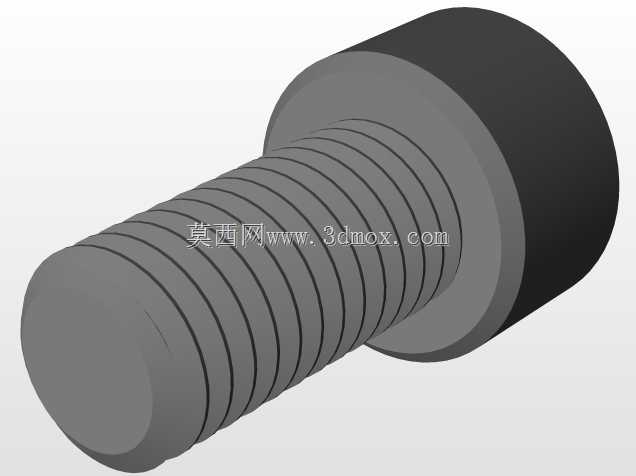

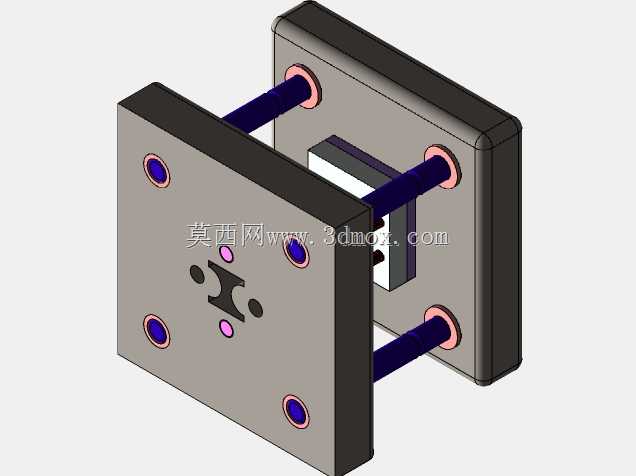

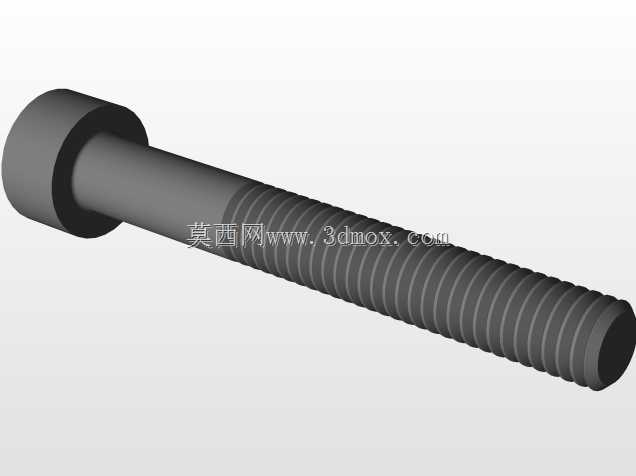

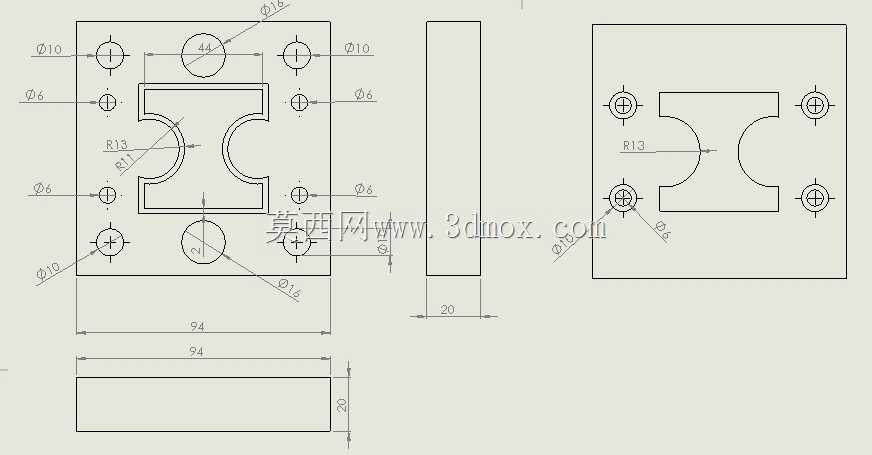

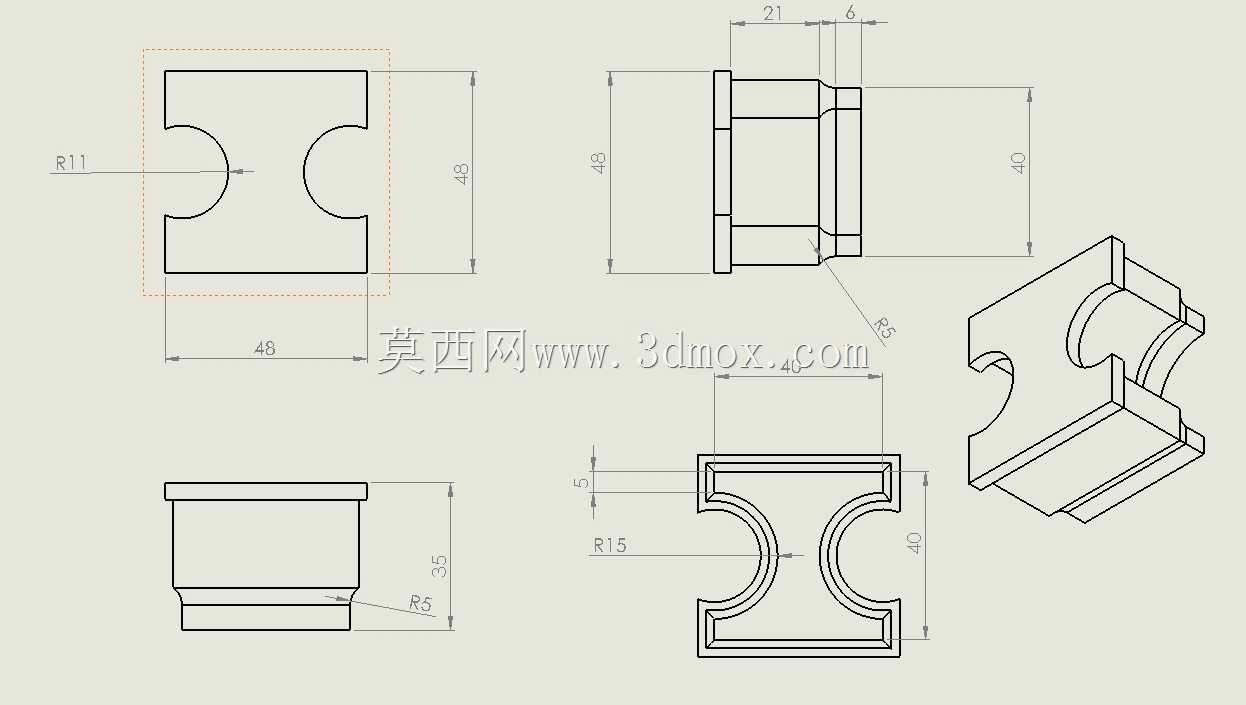

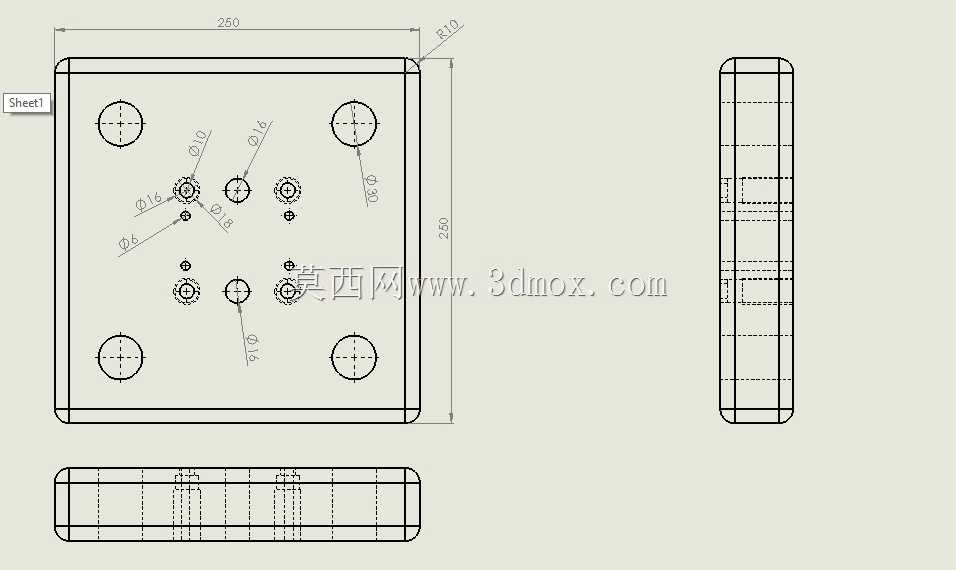

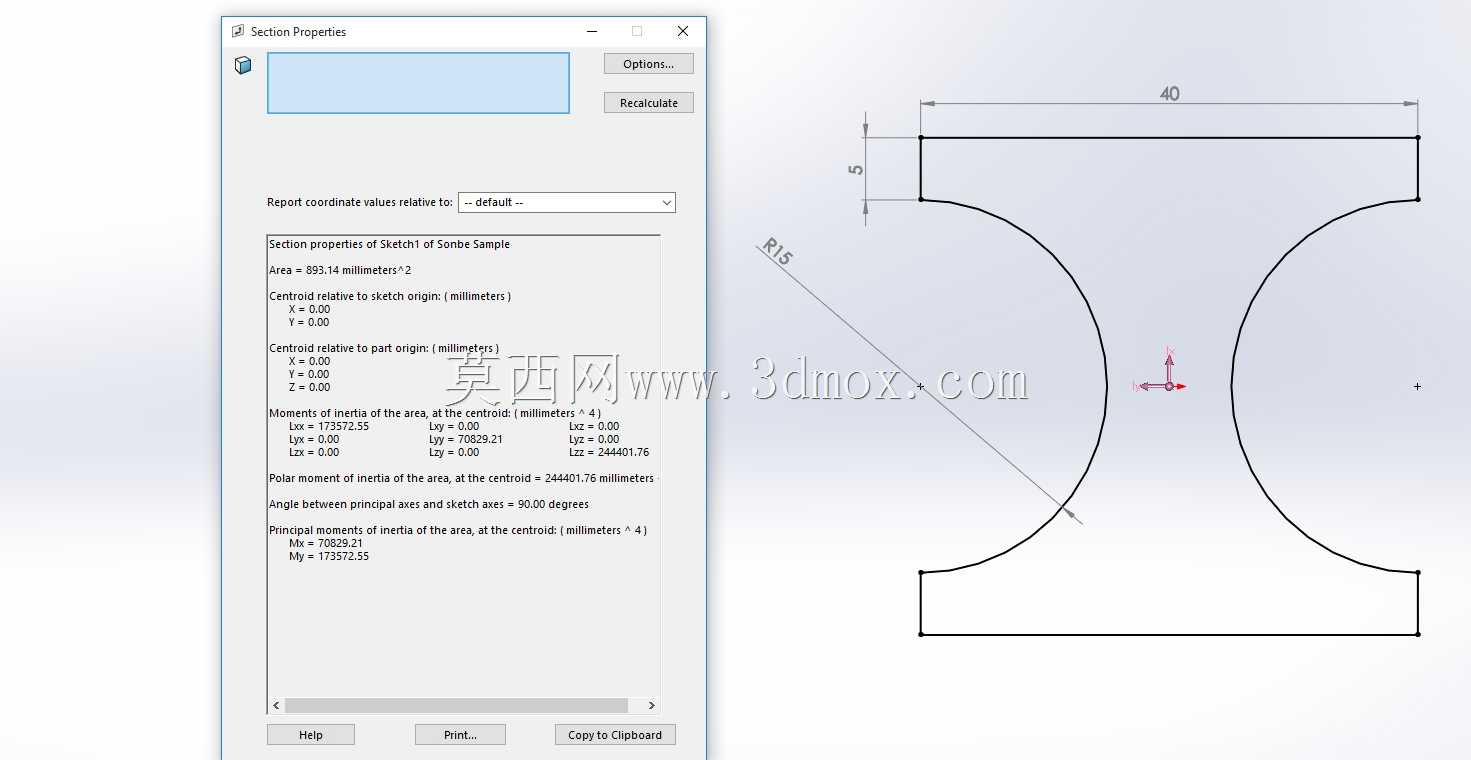

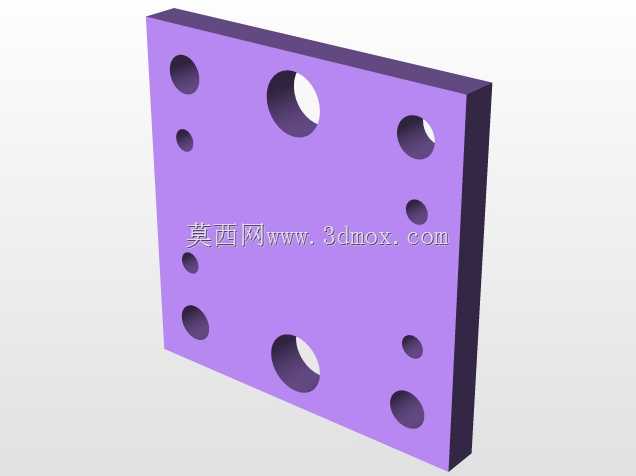

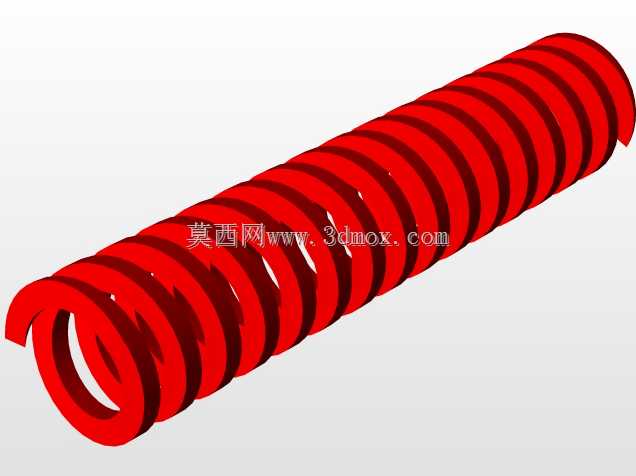

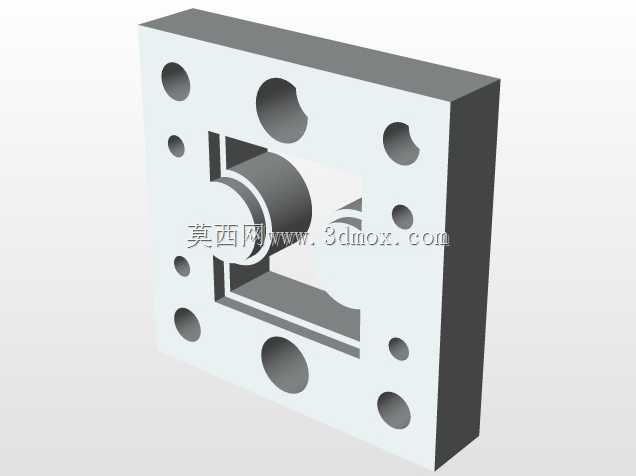

这套冲切结构主要面向厚度较大的金属板材下料、切边工序，常见于五金结构件生产、钣金加工车间的冲压工位，适配中小批量厚金属零件的成型加工，可直接安装在对应吨位的开式或闭式压力机台面上使用。整套结构采用经典的四柱导柱导向形式，上下模座通过四根对称布置的紫色导柱实现合模过程的精准导向，导柱与导套的配合间隙控制在微米级，可避免厚板冲切过程中因冲裁力偏载导致的凸凹模啃模问题，保证刃口长期使用的精度稳定性。上模部分集成了凸模固定、弹性卸料结构，顶部的红色部件为模柄，可直接与压力机滑块的安装孔配合锁紧，无需额外加装模柄夹板，适配多数常规压力机的滑块接口尺寸；上模座表面预留的多个沉头孔，用于锁紧固定凸模固定板与卸料板的连接螺栓，可根据不同的冲切轮廓快速更换凸模组件，适配不同轮廓零件的加工需求。下模部分设置了凹模安装腔与废料漏料通道，冲切产生的金属废料可直接通过凹模下方的落料孔掉入压力机工作台的废料槽，无需人工频繁清理模面，可适配连续自动化冲压生产线的节拍要求。设计过程中针对厚金属冲切的冲裁力大、刃口磨损快的特点，特意加大了上下模座的整体厚度，提升模座的刚性，避免大冲裁力下模座产生形变影响冲切断面质量；导柱的安装位置避开了凸凹模的作业区域，同时预留了足够的送料空间，可适配手动送料或自动送料机的进料需求，安装时只需将下模座通过T型螺栓固定在压力机工作台面，调整合模间隙后即可投入生产。卸料结构采用内置弹性元件的设计，合模前卸料板先压紧待加工的厚金属板材，避免冲切过程中板材发生翘曲移位，冲切完成后弹性元件驱动卸料板将箍在凸模上的板材脱下，保证作业过程的连续性。整套结构的安装边界充分考虑了常规车间压力机的工作台尺寸与开口高度，无需对现有设备进行改造即可直接换装使用，刃口部分采用快拆式设计，日常维护时只需拆卸固定螺栓即可更换磨损的凸凹模镶块，大幅减少设备停机维护的时间。
