菱形带座外球面轴承UCF208结构设计

在轻工输送线、小型农机、食品加工设备的传动布局中，这类菱形法兰式带座外球面轴承是极为常见的旋转支撑部件，区别于立式座轴承的安装基面要求，菱形座的两个安装孔呈对角分布，对安装面的空间占用更小，尤其适合机架侧壁、型材框架侧面这类狭窄安装区域的轴系支撑场景。从实际使用场景来看，这类轴承单元常被用于支撑直径40mm的光轴，承担径向载荷为主、少量轴向载荷为辅的受力工况，比如皮带输送机的托辊轴端支撑、小型风机的叶轮轴固定、包装设备的送料辊定位，都能见到这类部件的应用，它不需要额外设计复杂的轴承座安装腔体，直接通过两个螺栓穿过法兰孔固定在安装基面即可，大幅降低了设备机架的加工难度，不需要在安装面上镗削轴承配合孔，只要保证安装面平面度达标，就能快速完成轴系的装配定位。

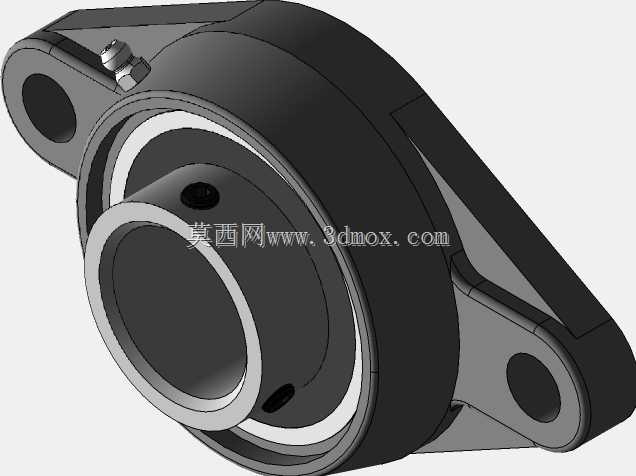

从结构设计逻辑来看，这个轴承单元将外球面球轴承与菱形铸造轴承座整合为一体，轴承外圈的外球面与轴承座的内凹球面配合，具备自动调心的特性，当安装轴出现少量挠曲变形、或者安装面与轴的垂直度存在小范围误差时，轴承可以通过球面配合自动调整角度，避免轴承内部滚道出现偏载卡滞，延长部件的使用寿命。轴承本体自带顶丝锁紧结构，装配时将轴穿入轴承内孔后，拧紧内圈上的紧定螺钉，就能实现轴承与轴的周向固定，不需要额外加工轴肩、键槽等定位结构，对于一些轻载、转速不高的传动场景，这种固定方式的装配效率远高于传统的紧定套锁紧结构。

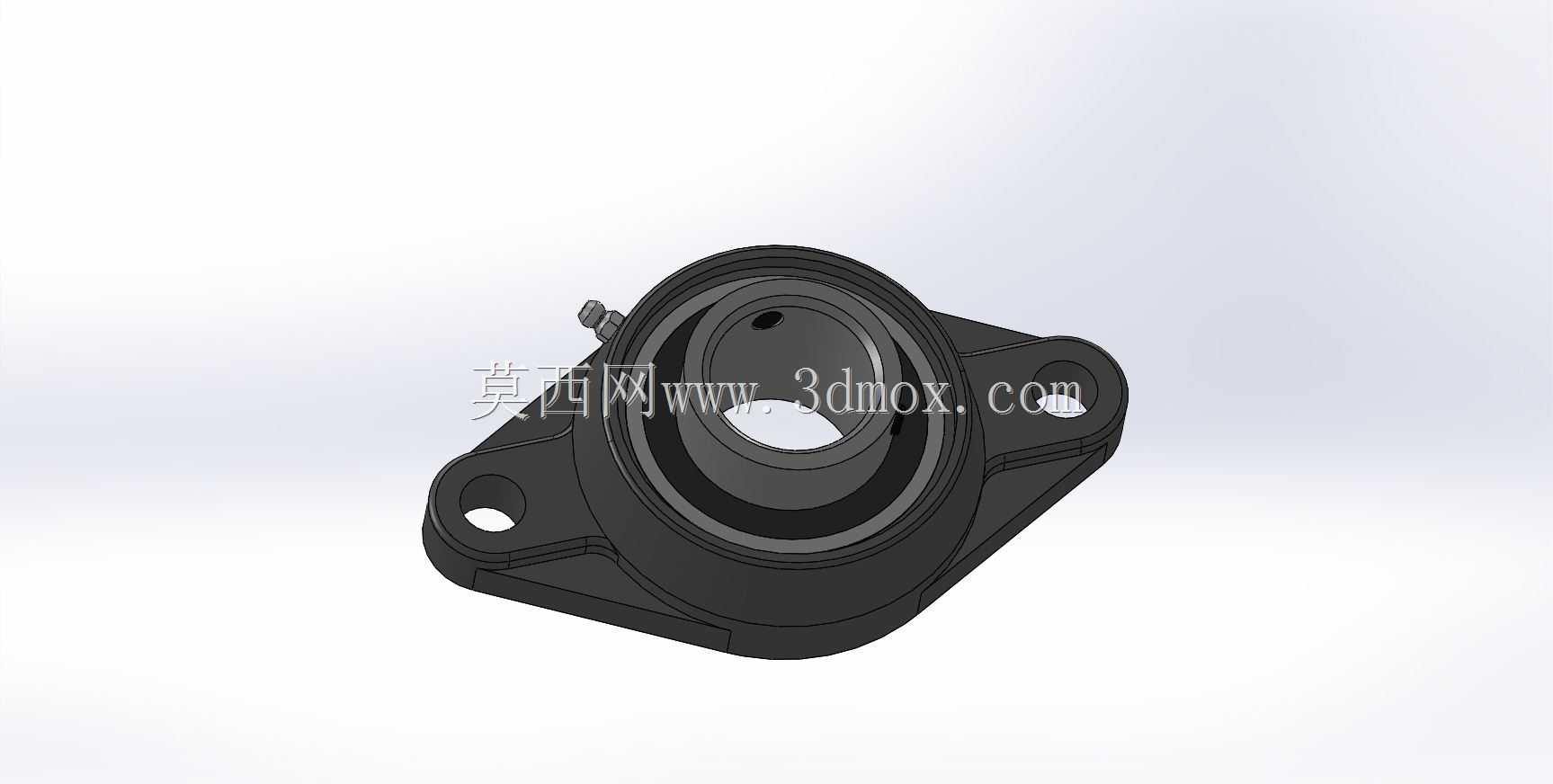

从安装边界尺寸来看，菱形座的两个安装孔中心距符合行业通用的UCF208规格标准，安装孔为通孔结构，适配M16的固定螺栓，轴承座的整体高度、内孔中心到安装面的距离都遵循通用互换性设计，替换同型号旧件时不需要重新调整机架安装孔位，直接拆装即可完成更换。轴承座的材质多采用铸铁铸造，表面做发黑或者喷漆防锈处理，具备足够的结构刚性，能够承受常规传动场景下的冲击载荷，轴承两侧自带密封结构，能够阻挡外界的粉尘、碎屑进入轴承滚道内部，在多尘的生产车间环境下也能保持较长的维护周期，不需要频繁加注润滑脂。在做三维建模时，需要重点还原球面配合的接触关系、顶丝的安装位置、法兰安装孔的位置度，确保模型导入装配体后，能够直接与对应直径的轴、机架安装孔完成配合，不会出现装配干涉，同时要还原轴承座的加强筋结构，这部分结构是提升轴承座负载能力的关键，建模时不能忽略圆角过渡的细节，避免后续做有限元分析时出现应力集中的计算误差。
