带座外球面滑轮组轴承装配结构设计

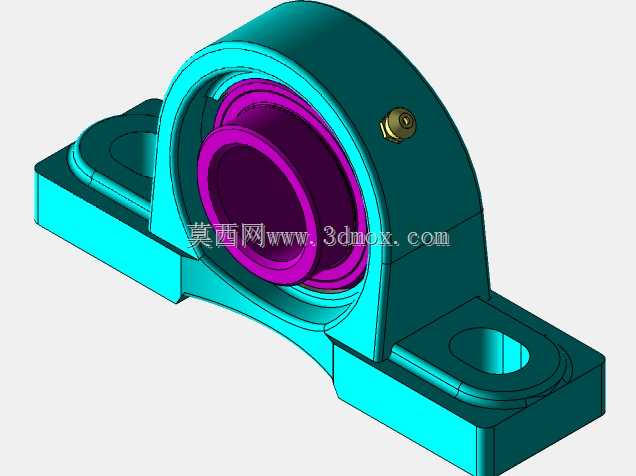

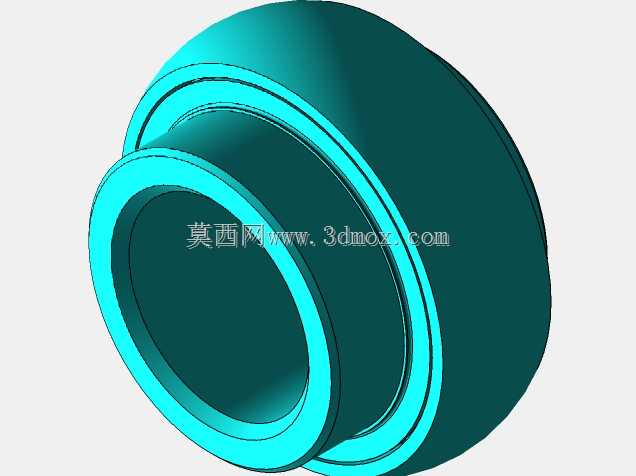

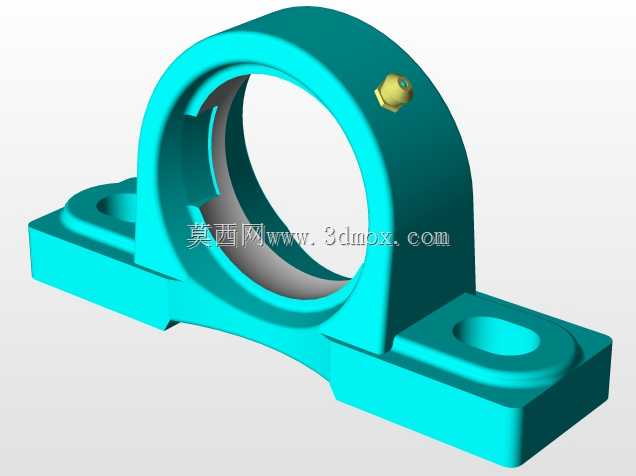

在轻工输送、小型物料搬运、农机传动、纺织设备的张紧轮组场景里，这类带立式安装座的外球面轴承组件是支撑旋转轴系、承载径向载荷同时兼顾一定调心需求的核心部件，区别于标准深沟球轴承的分体安装形式，这类集成式轴承座组件不需要额外加工轴承安装孔位，能直接通过底座的安装孔固定在设备机架上，大幅降低现场装配的加工精度要求。从结构设计逻辑来看，轴承外圈采用球面配合形式嵌入铸造型立式轴承座内，当配套的滑轮轴出现小角度安装偏差、或者设备运行中机架产生轻微形变时，球面配合副可以自动补偿角度偏差，避免轴承内圈与轴出现卡滞、偏磨的问题，轴承外圈顶部设置的紧定螺钉用于锁紧内圈与穿装的轴件，防止轴在运转过程中与轴承内圈产生相对窜动，保证传动扭矩的稳定传递。底座部分采用菱形双安装孔布局，两个安装孔的中心距、安装面的平面度都按照通用安装规范做了适配，安装时不需要额外做定位靠山，直接通过螺栓穿过安装孔锁紧在机架平面即可完成固定，轴承座的底座与轴承容纳腔采用一体化铸造成型后做了加强筋过渡，能在承受较大径向冲击载荷时避免腔体开裂，同时容纳腔的两侧设置了密封槽，配套的密封圈可以阻挡输送场景下的粉尘、纤维碎屑进入轴承滚道内部，延长维护周期。设计过程中优先考虑了安装边界的通用性，轴承内孔的直径公差按照过渡配合要求设置，方便现场装配时轴件能顺利穿入同时保证锁紧后的同轴度，轴承座的整体高度、腔体的壁厚都按照对应载荷等级做了校核，既不会因为壁厚过大造成材料浪费，也不会因为壁厚不足导致运行中出现形变，轴承内圈的宽度尺寸适配常规滑轮的轮毂宽度，安装滑轮后不需要额外加装过多的调整垫片就能保证滑轮的居中位置，避免滑轮运行中出现偏摆蹭到机架的问题。这类组件在实际使用中不需要复杂的维护，只需要定期通过轴承上的注油孔补充润滑脂即可，相比分体式轴承与轴承座的组合，集成式组件的装配误差更小，运转时的噪音更低，能适应中低速、中等载荷的连续运转场景，在小型皮带输送机的端部张紧轮、手动葫芦的滑轮支撑、农业机具的传动轮支撑位置都有广泛应用，设计时也充分考虑了不同工况的适配性，球面配合的调心角度可以覆盖常规安装中出现的2度以内的角度偏差，能抵消大部分现场安装时的机架加工误差，降低对安装人员的技术要求。
