汽车悬架用阶梯式橡胶缓冲衬套

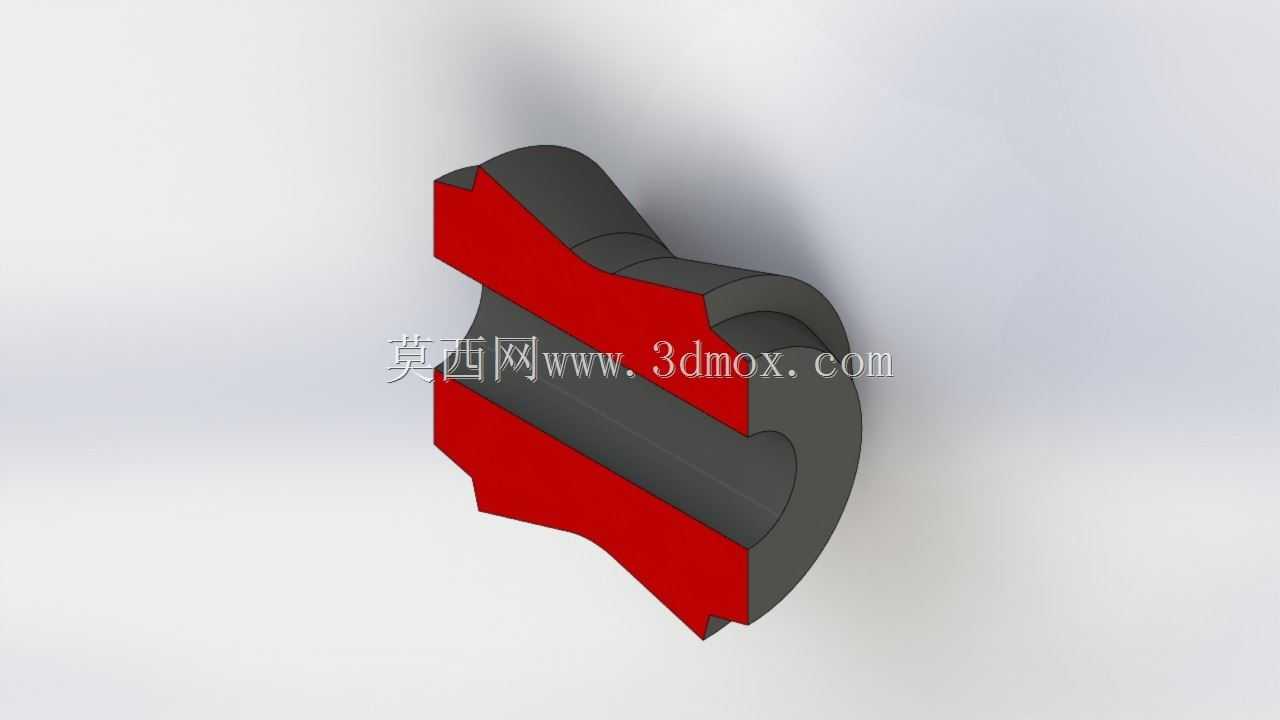

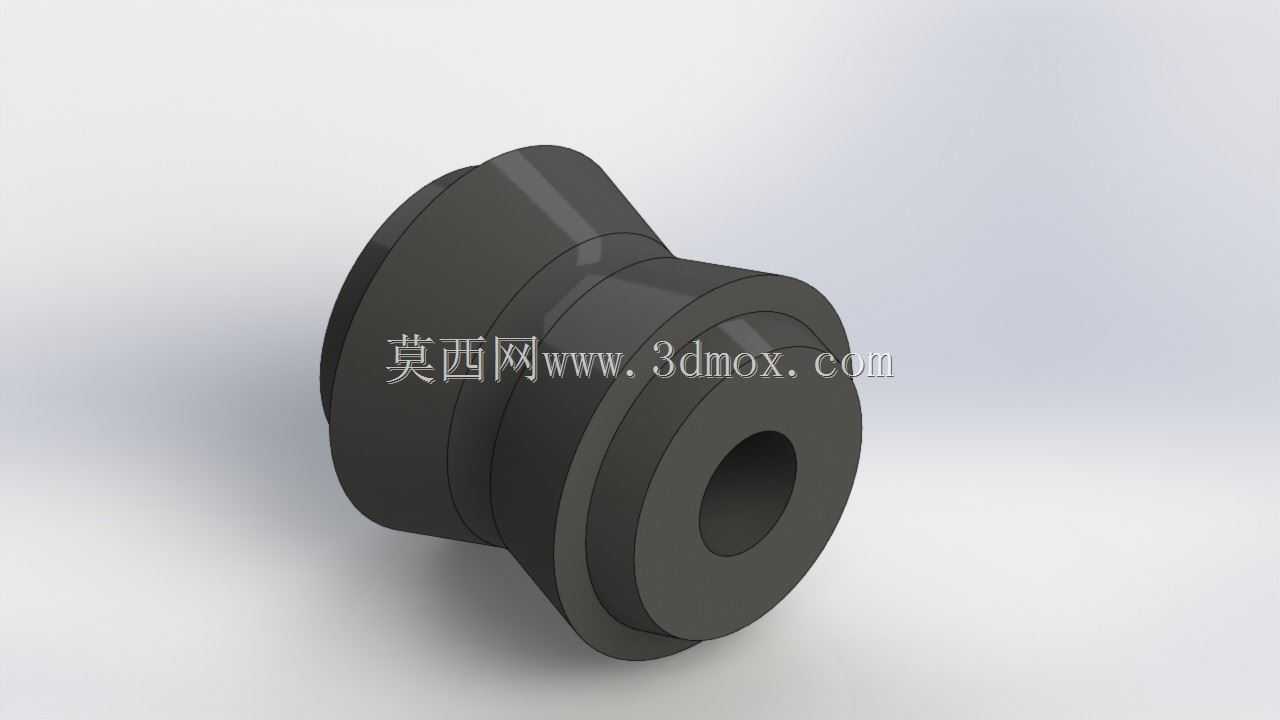

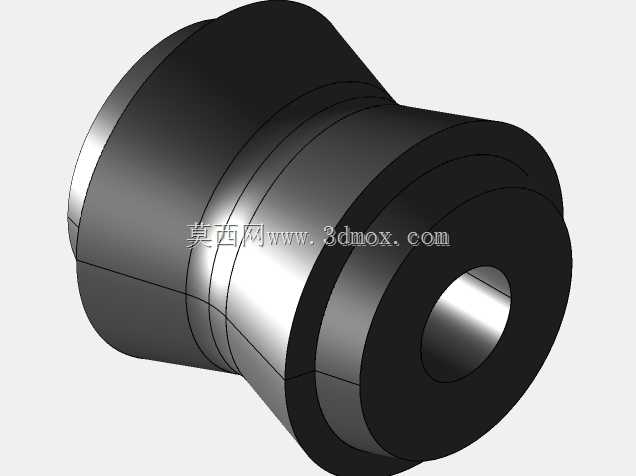

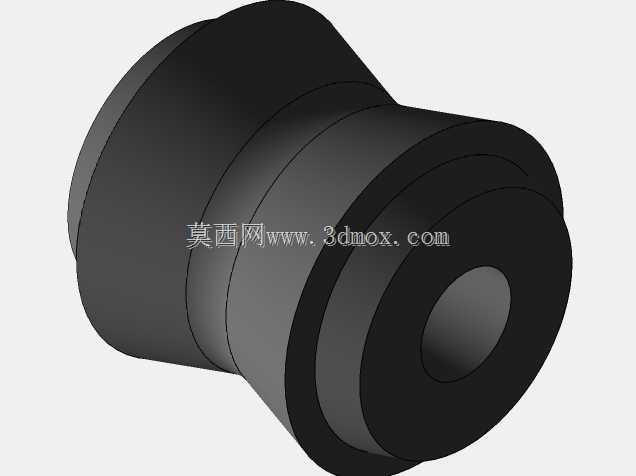

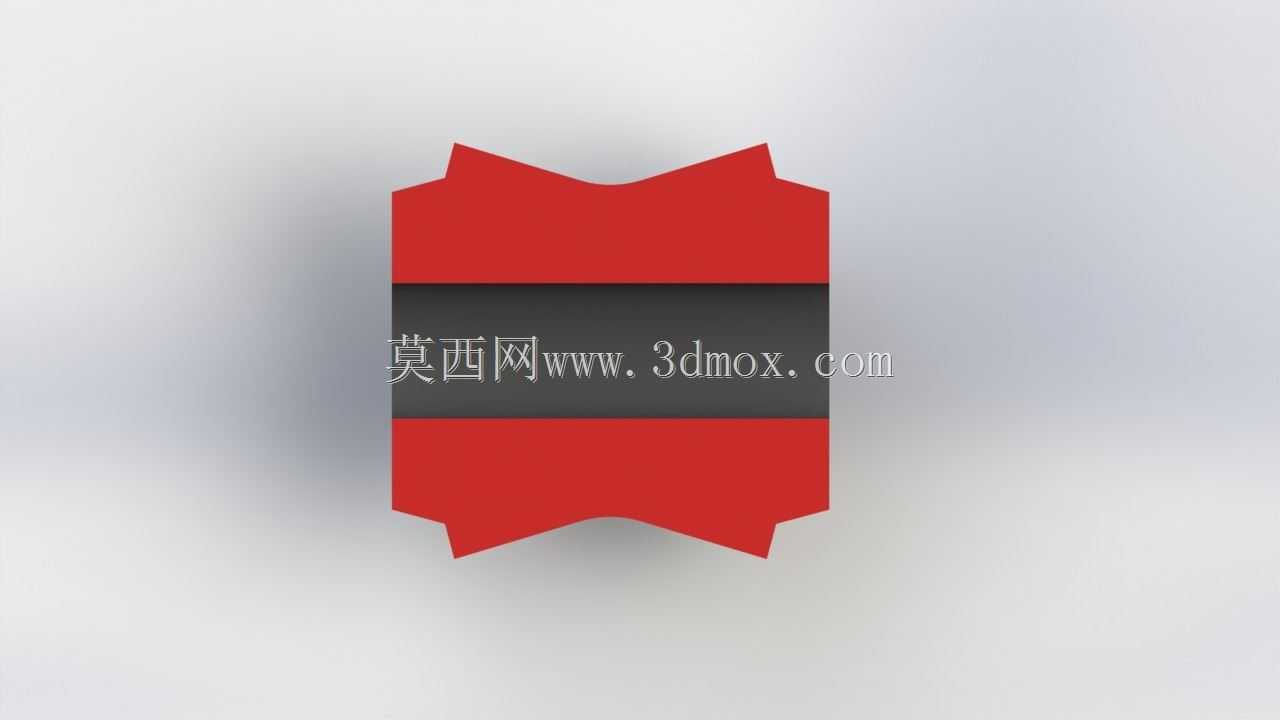

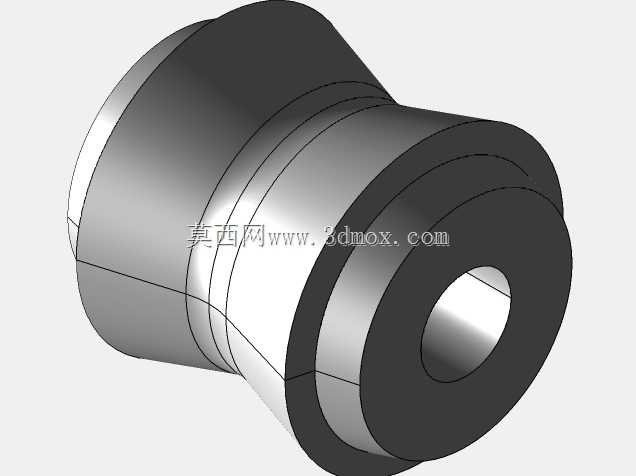

在底盘悬架的连接点位设计中，这类阶梯结构的橡胶衬套是承担隔振、缓冲与柔性定位的核心零件，日常装车场景覆盖控制臂与副车架连接点、减震器下支座连接位、稳定杆连杆铰接处等需要兼顾刚性支撑与震动过滤的位置。不同于等径结构的普通衬套，这款衬套采用三段式阶梯外轮廓设计，两端直径更大的凸缘结构可以直接卡在安装支架的定位孔两侧，不需要额外加装轴向限位挡圈，装配时直接压入对应安装孔即可完成轴向定位，能有效减少装配工序的零件数量，降低现场装配的对位难度。从功能特性来看，衬套中心的通孔用于穿过连接螺栓，将衬套压紧在两侧安装支架之间，橡胶本体的邵氏硬度通常控制在60-70度区间，既可以在车辆经过颠簸路面时，通过橡胶的弹性变形吸收路面传递上来的高频震动，避免金属件硬连接带来的冲击异响，也能在车辆转向、侧倾时提供足够的扭转刚度，保证悬架的运动轨迹符合设计预期，不会出现过度的柔性偏移影响操控稳定性。设计这类衬套时，首先要匹配安装点位的空间边界：两端凸缘的直径需要比安装支架的定位孔大2-3mm，保证压装后凸缘完全覆盖安装孔端面，避免衬套在长期交变载荷下出现轴向窜动；中间段的直径与安装孔采用过盈配合，过盈量控制在0.2-0.4mm，既保证压装后衬套不会在孔内转动，也不会因为过盈量过大导致橡胶本体被过度挤压出现早期开裂。中心通孔的直径要比配套连接螺栓大0.5-1mm，预留出橡胶受压变形的余量，避免螺栓锁紧后橡胶被过度压缩失去弹性。衬套的轴向总长度要和两侧安装支架的贴合面间距匹配，保证螺栓锁紧后橡胶的压缩量在10%-15%之间，这个压缩区间下橡胶的疲劳寿命最长，隔振效果也最优。实际选型时还要考虑衬套的径向刚度与扭转刚度匹配，径向刚度过低会导致悬架响应滞后，影响车辆操控的精准度，刚度过高则会过滤震动的效果变差，降低驾乘舒适性，这类阶梯结构的衬套因为两端凸缘的存在，径向刚度比同直径等径衬套高15%左右，更适合用在悬架主连接点这类需要兼顾支撑性与舒适性的位置。建模过程中需要注意橡胶件的拔模角度设计，外轮廓的拔模角度控制在1度以内，既方便硫化成型后脱模，也不会影响压装后的配合精度，所有转角位置都做R0.5以上的圆角过渡，避免应力集中导致橡胶在反复形变过程中从转角位置出现撕裂。
