农业收割机用拨禾轮支撑传动结构

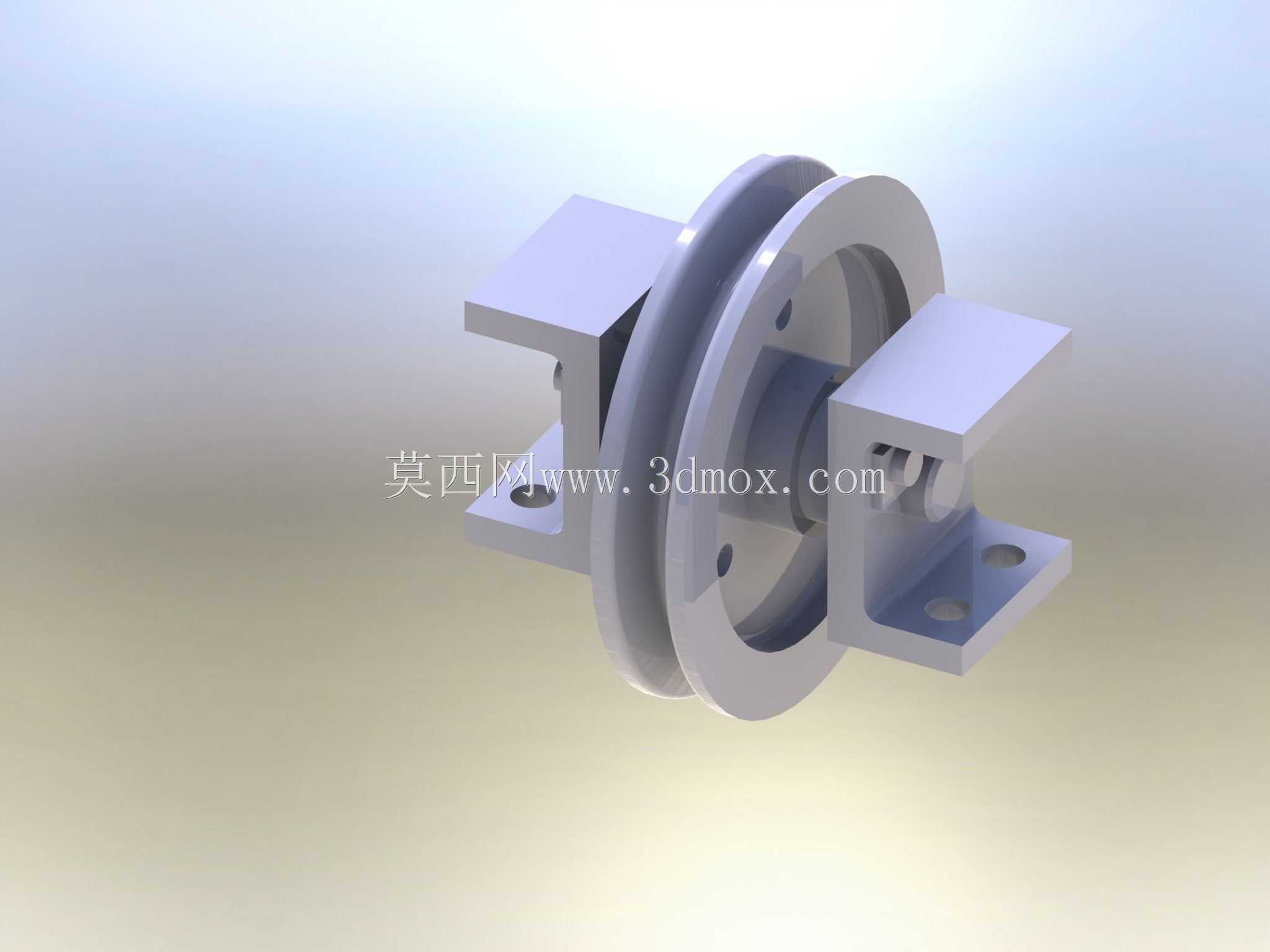

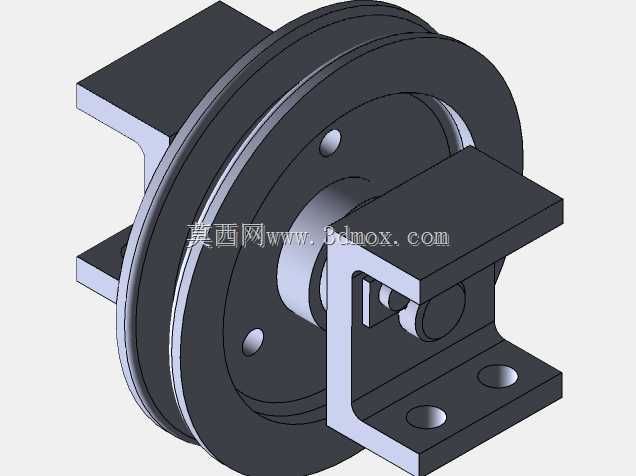

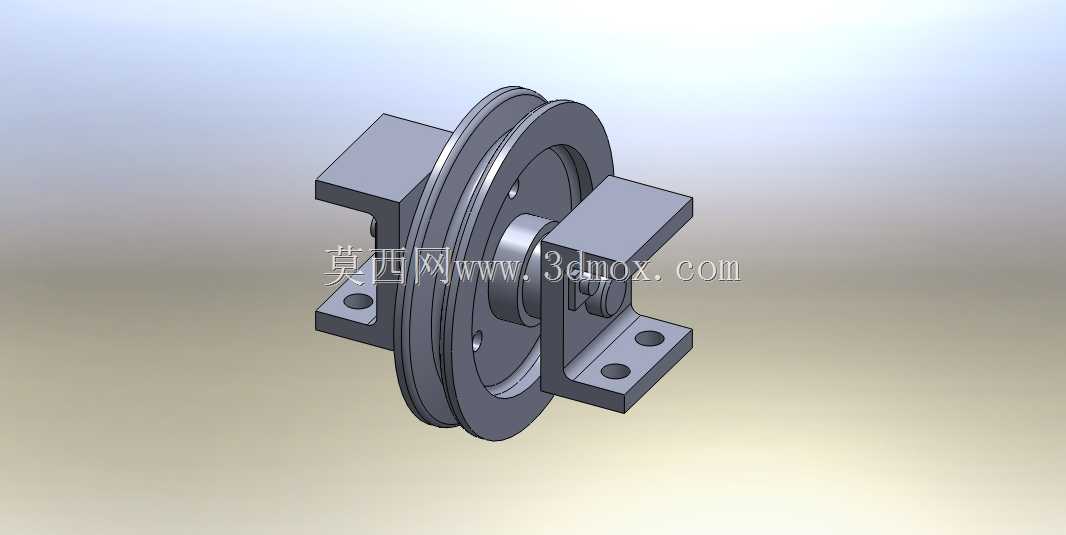

该结构为联合收割机拨禾系统的核心支撑传动组件，主要应用于麦类、水稻等旱地及水田作物收获作业的前端喂入环节，安装在割台上方的悬臂机架位置，作业时随整机前进同步转动，将待切割作物平稳拨向切割器，同时把已割断的作物推送至割台输送装置，避免作物倒伏在割台外侧造成落粒损失。从结构设计来看，主体采用双辐板轮盘搭配中间轮毂的承载形式，轮盘外缘预留拨禾板安装位，可根据作物高度、密度差异调整拨禾板的伸出长度与安装角度，适配不同作业工况下的拨送需求；两侧对称布置的L型安装支座带有腰型安装孔，可实现轮体前后、上下位置的微调，保证拨禾轮与切割器、割台搅龙的相对位置符合作业参数要求，避免拨送过程中出现作物堆积或漏拨问题。轮毂位置内置轴承安装位，可匹配标准深沟球轴承实现轮体的顺畅转动，轮盘与轮毂之间采用圆弧过渡结构降低应力集中，能承受田间作业时作物冲击、颠簸振动带来的交变载荷，减少长期作业后的结构变形风险。安装边界方面，两侧支座的安装孔中心距可适配多数主流自走式收割机割台的安装架尺寸，轮体直径适配常规喂入量收割机的前端作业空间，转动过程中轮缘与割台护罩、切割器动刀组的安全间隙经过校核，不会出现运动干涉问题。设计过程中优先考虑田间作业的可靠性，所有外露结构件均做了圆角处理，避免作业时挂带作物秸秆，支座与轮盘的连接位置采用加强筋补强，应对田间复杂工况下的载荷冲击，同时整体结构采用模块化设计，磨损后可单独更换轮盘、支座或轴承组件，降低设备维护成本，适配不同马力段联合收割机的拨禾系统改装与原厂配套需求。
