专业级低音扬声器三维结构设计

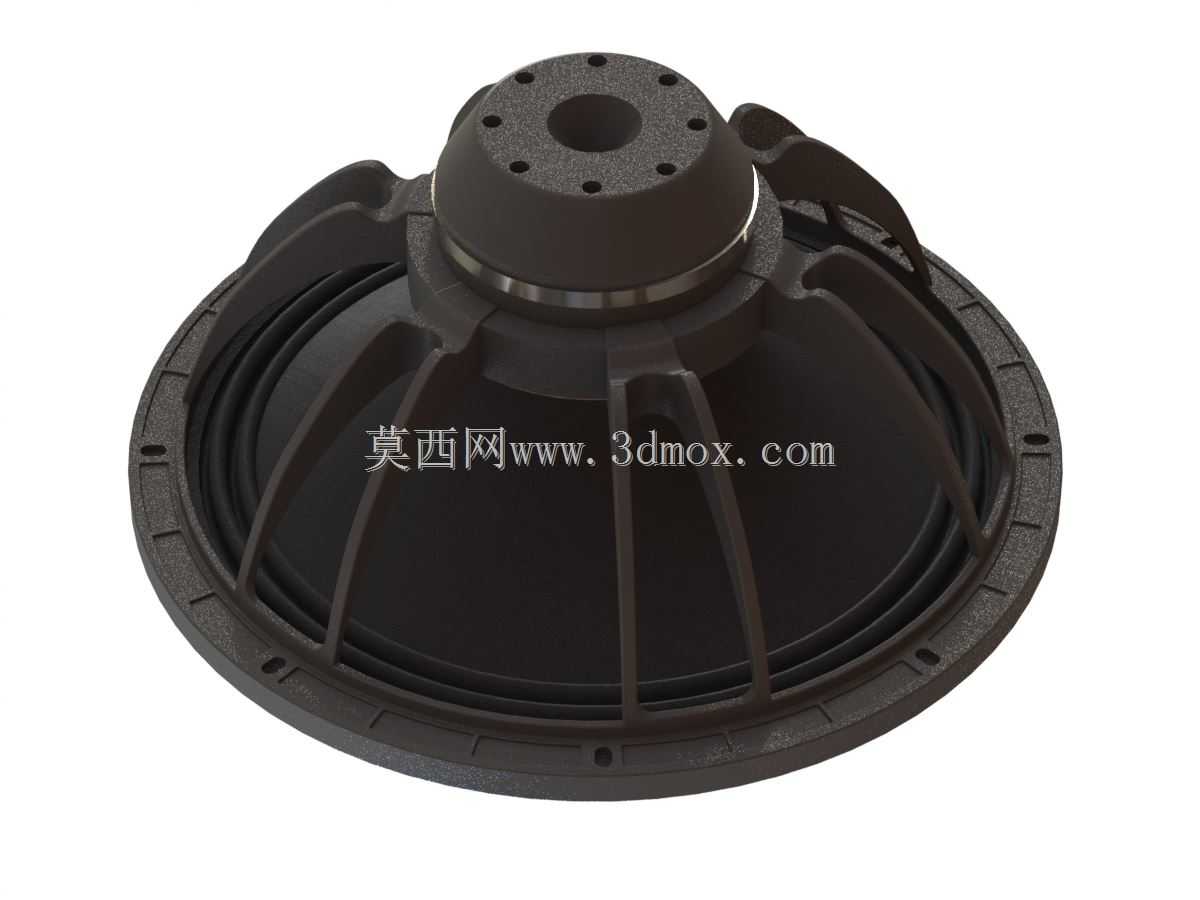

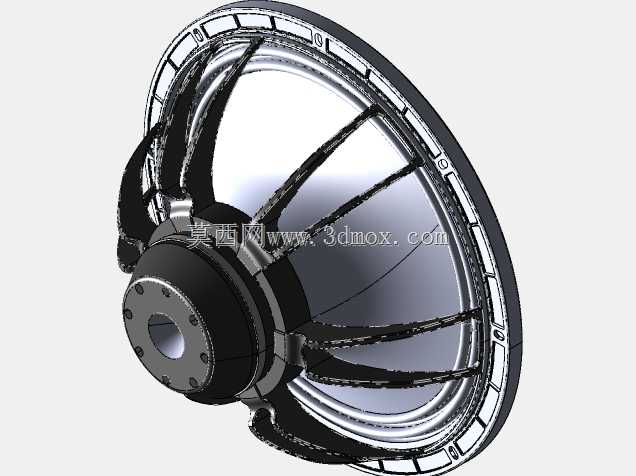

这款低音扬声器的结构设计，首先围绕大动态低频重放的核心需求展开，盆架采用多辐条放射式支撑结构，辐条从中心定心支片安装位一直延伸至外圈安装法兰，在保证整体结构刚度的同时，预留了足够的振膜背部泄压空间，避免大振幅工作时腔体内气流紊流带来的非线性失真。中心的T铁与华司结构采用同轴定位设计，安装孔位沿中心圆周均匀排布，可保证磁路装配时的同轴度误差控制在极小范围，避免磁隙不均带来的擦圈问题。

从安装边界来看，外圈法兰设置了均匀分布的沉头安装孔，适配常规专业音箱的面板安装尺寸，安装时沉头结构可保证螺丝端面不突出法兰平面，实现与安装面板的紧密贴合，减少安装缝隙带来的声泄漏。法兰边缘的定位凸台可与箱体面板的定位槽配合，装配时无需反复调整对位，大幅提升产线装配效率。

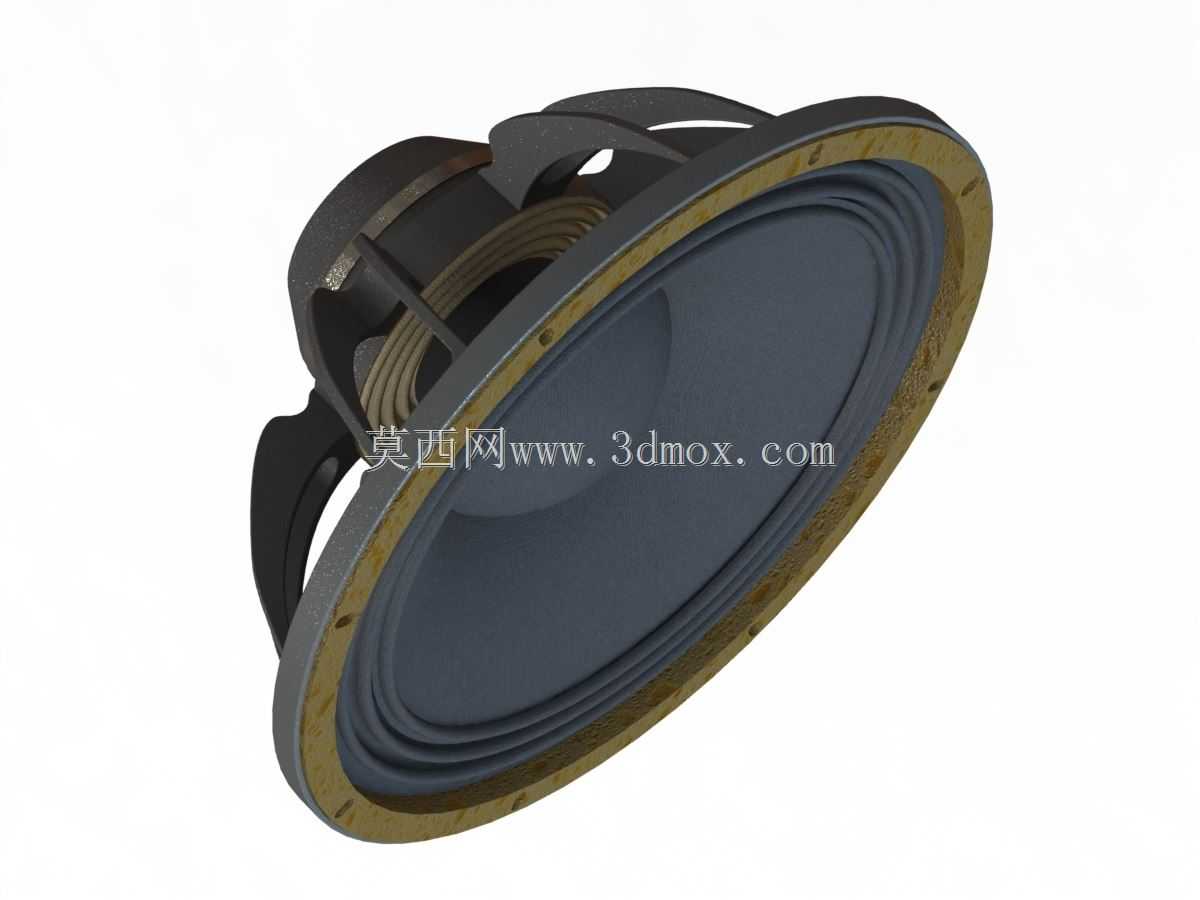

在实际应用场景中，这类低音单元多用于专业舞台返听音箱、影院主声道扩声系统、高端家用落地音箱等场景，设计时充分考虑了长时间大功率工作的结构可靠性，盆架的辐条截面采用变厚度设计，靠近中心位置厚度更大，可承受振膜大冲程运动时传递的交变载荷，避免长期工作后盆架产生形变导致磁路偏移。振膜折环采用对称式波纹设计，可保证振膜做轴向活塞运动时的顺性线性，减少大振幅下的分割振动，让低频下潜更深的同时，失真度控制在更低水平。

设计过程中，对定心支片的安装位做了台阶式限位结构，装配时定心支片可直接卡在台阶位上，保证定心支片的安装平面与磁隙平面完全平行，避免振膜运动时出现偏心。接线端子设置在盆架侧方的安装凸台上，凸台做了加强筋结构，可避免接线拉扯时端子脱落，同时端子位置避开了辐条的支撑路径，不会影响盆架整体的结构强度。弹波（定心支片）的固定位与磁路组件的配合间隙经过反复校核，既保证装配时的操作空间，又避免多余间隙带来的组件松动风险。

从功能特性来看，这款结构的散热设计也做了针对性优化，中心T铁的通孔设计可让音圈工作时产生的热量快速通过中心孔散出，盆架辐条之间的大开口结构也能让音圈背部的空气快速流通，带走工作热量，提升单元的功率承受能力，长时间大功率工作下也不会出现音圈过热烧毁的问题。整体结构没有多余的冗余设计，每个结构特征都服务于声学性能与装配可靠性，不管是用于成品音箱的开发选型，还是作为电声结构设计的参考案例，都具备很高的实用价值。
