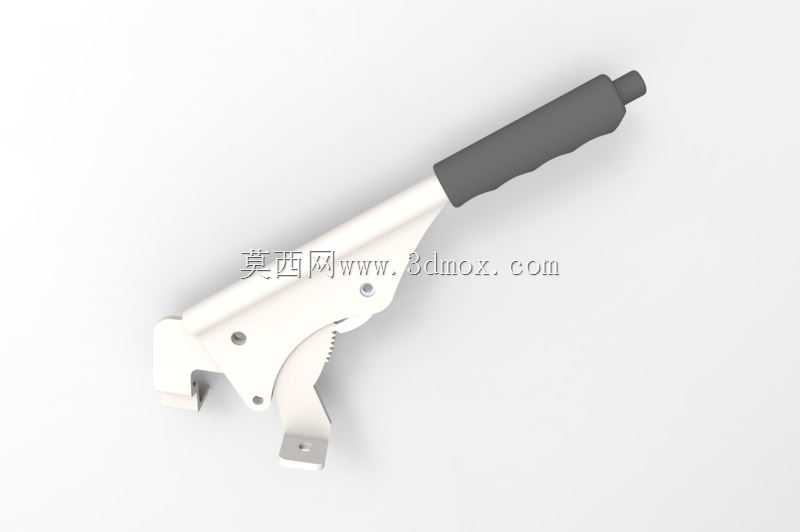

乘用车辆手拉式驻车制动操纵杆结构

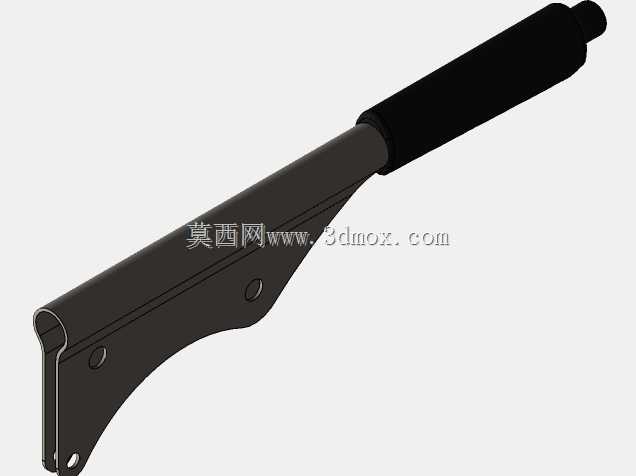

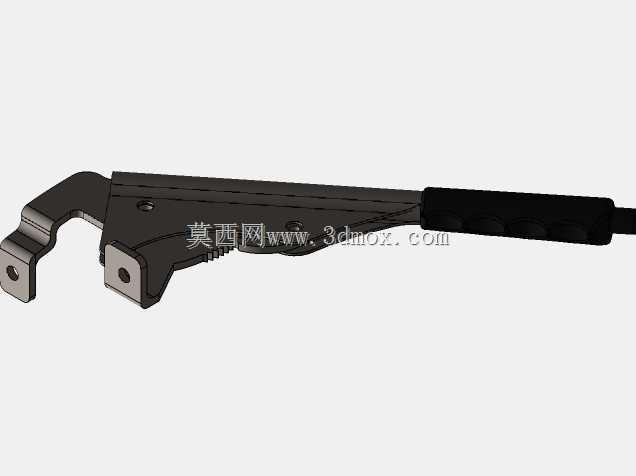

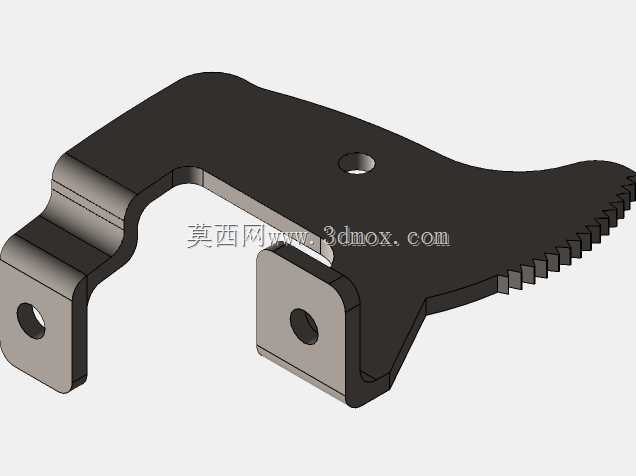

这款手拉式驻车操纵结构，主要适配传统燃油及新能源乘用车辆的中央通道安装场景，是行车驻车系统里直接和驾驶员交互的核心操纵部件，日常使用中承担着车辆静止状态下锁止传动、避免溜车的核心作用，在坡道临时停靠、平地长时间驻车、半坡起步辅助等场景下都需要依靠该部件传递操纵力。从结构设计逻辑来看，整体采用杠杆增力的机械传动思路，主体承力骨架为冲压成型的金属支架，通过底部的两个安装孔位固定在中央通道的车身加强板上，安装时需要保证操纵杆的摆动平面与车身纵向平面平行，避免后续拉索运动出现卡滞。握把部分采用包覆式防滑结构，外层的橡塑材质既可以提升握持的摩擦力，冬季使用时也能避免金属本体直接传递低温带来的不适感，握把的长度经过人机工程校核，保证不同体型的驾驶员在系好安全带的坐姿下，都能轻松完成拉启、释放的操作，不会出现够不到或者操作行程不足的问题。结构内部集成了棘轮锁止机构，当驾驶员向上拉起手柄时，棘爪会顺着棘轮齿面滑动，在任意拉起位置自动锁止，保持对应的驻车制动力度，需要释放时，只需握住握把前端的解锁按钮，带动棘爪脱离棘轮齿槽，即可将手柄推回初始位置解除制动。设计过程中需要重点校核操纵杆的摆动行程，既要保证拉到最高锁止位置时，驻车拉索能提供足够的张紧力，让后轮制动器达到额定驻车制动力矩，也要避免行程过大导致拉索过载拉伸，同时手柄在最低位置时要和周边的换挡机构、中央扶手箱保持足够的安全间隙，防止操作时出现干涉。安装边界方面，底部固定孔的位置精度直接影响整个机构的传动效率，支架上的铰接孔同轴度公差需要控制在合理范围内，避免长期使用后出现铰接松旷、手柄晃量过大的问题，拉索连接端的位置设计要保证在手柄全行程摆动过程中，拉索的走向始终保持顺畅，不会出现弯折角度过大导致的传动阻力陡增。整个结构没有冗余的复杂零件，所有受力部位都做了对应的加强处理，金属支架的折弯角度经过反复验证，既保证了足够的结构强度，在施加最大操纵力时不会出现塑性变形，也尽可能控制了整体重量，符合汽车零部件轻量化的设计方向。
