Z型连续垂直物料输送提升设备结构

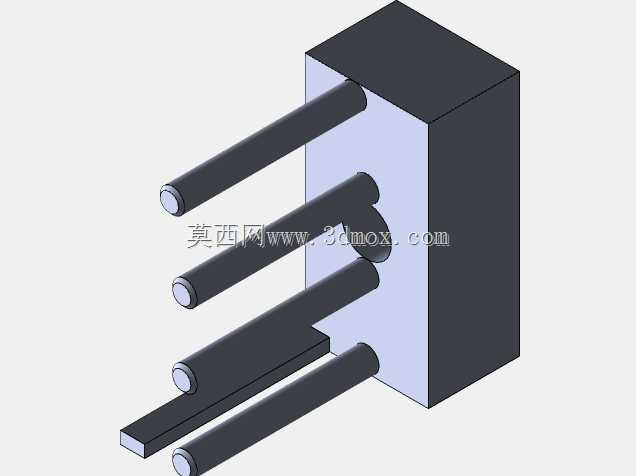

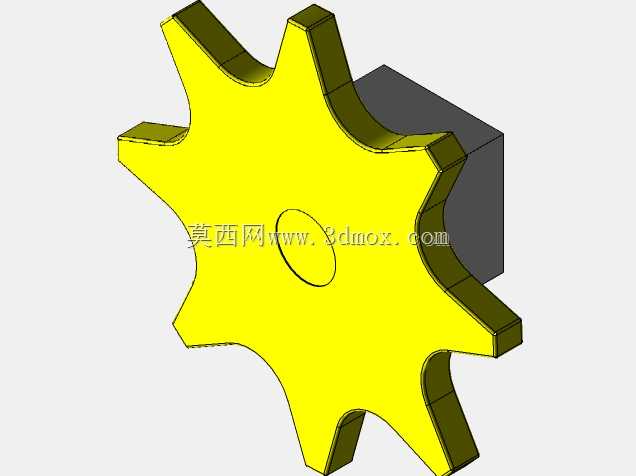

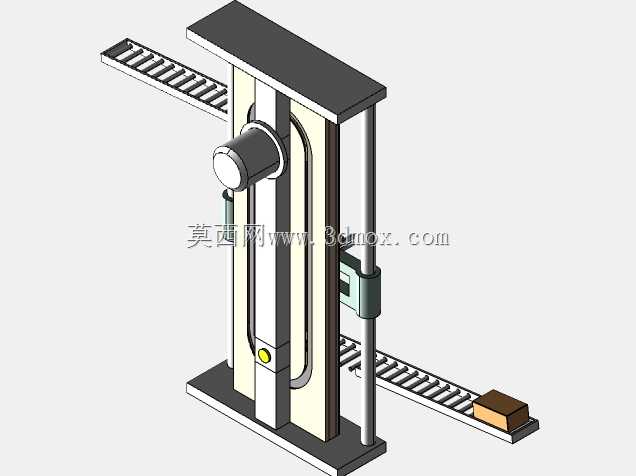

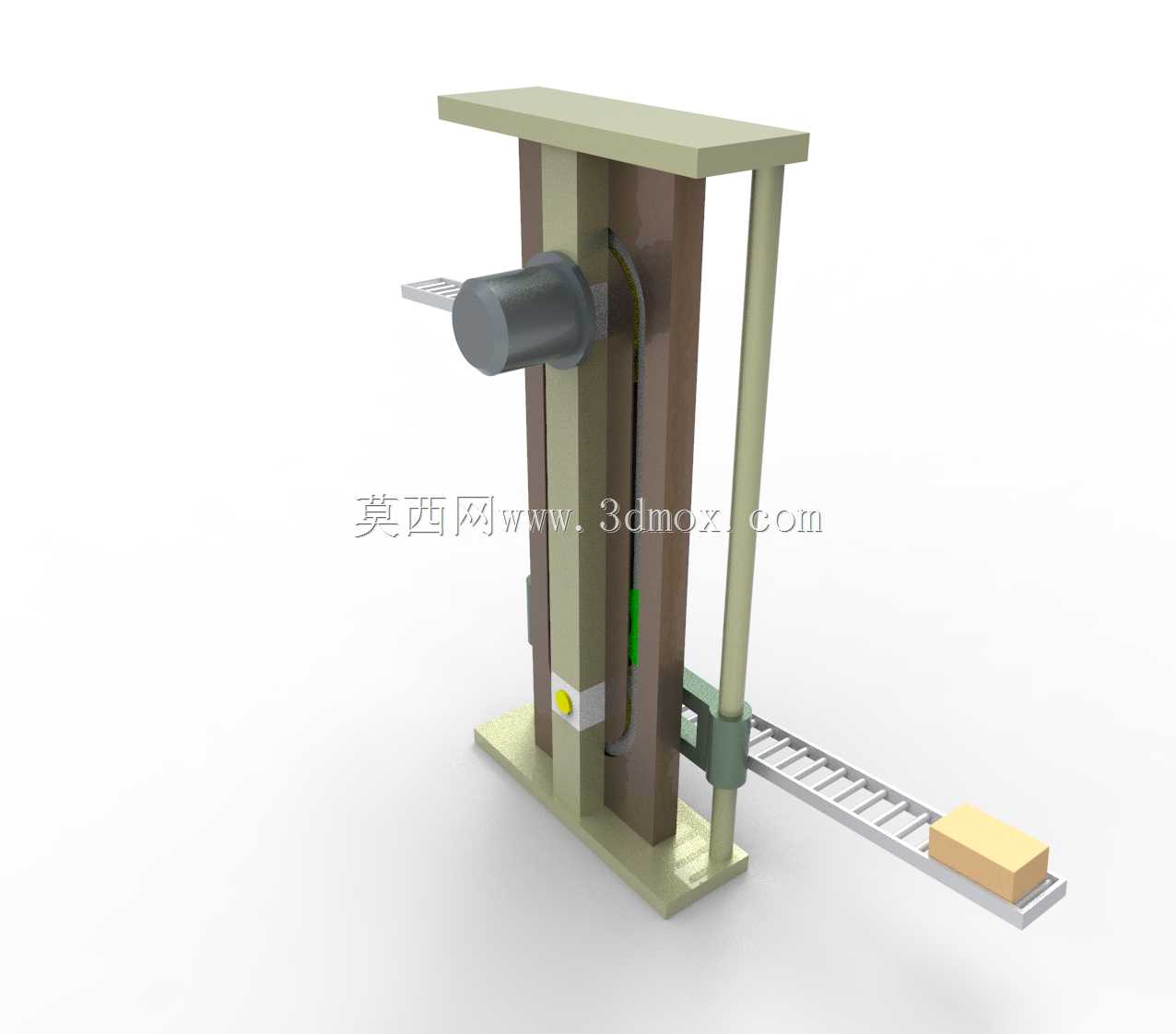

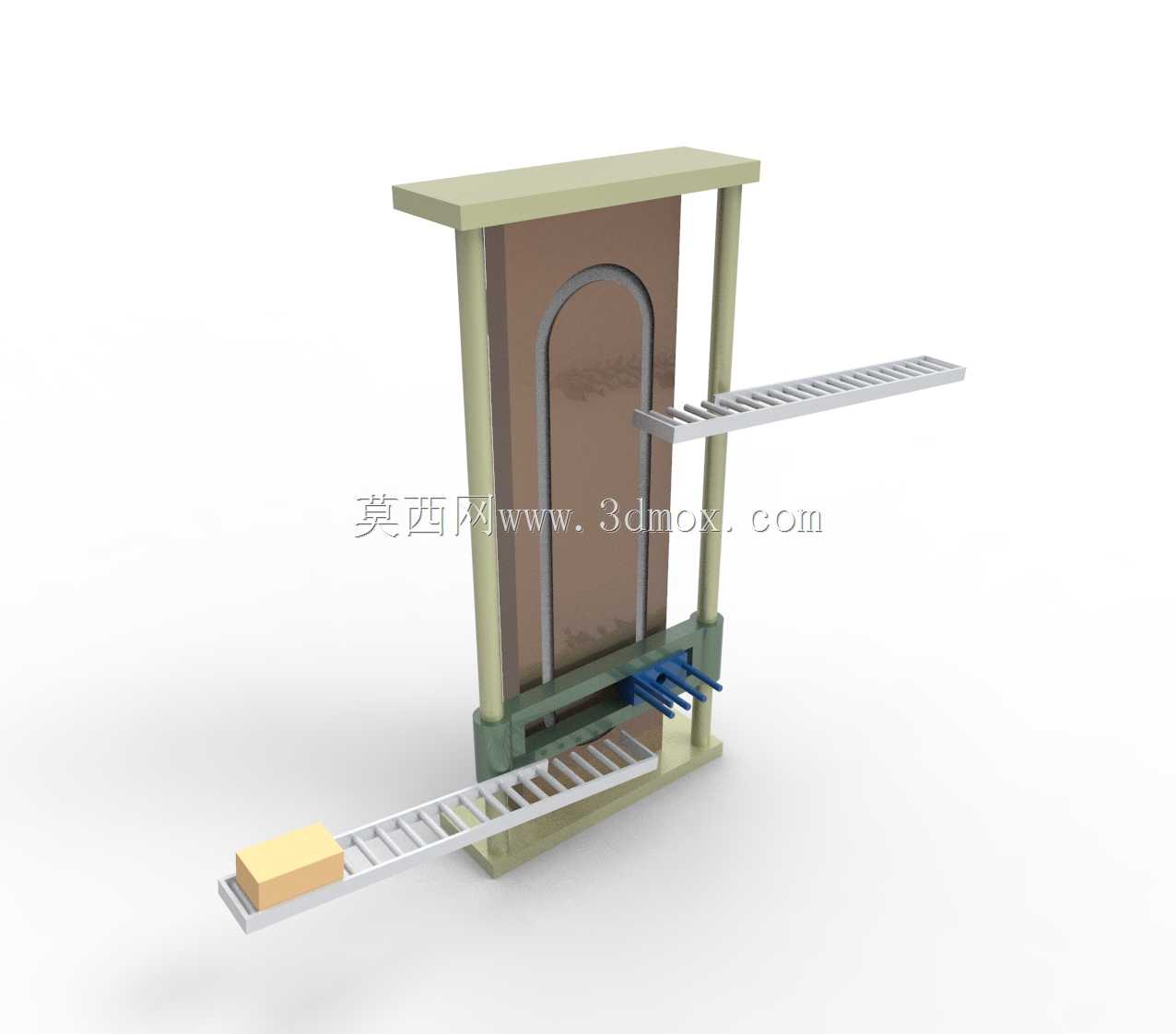

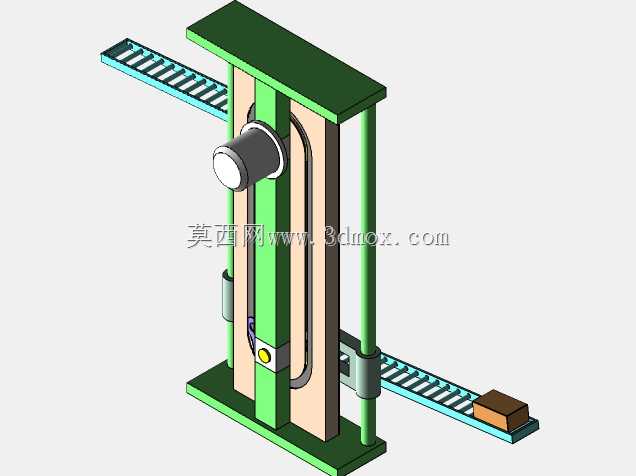

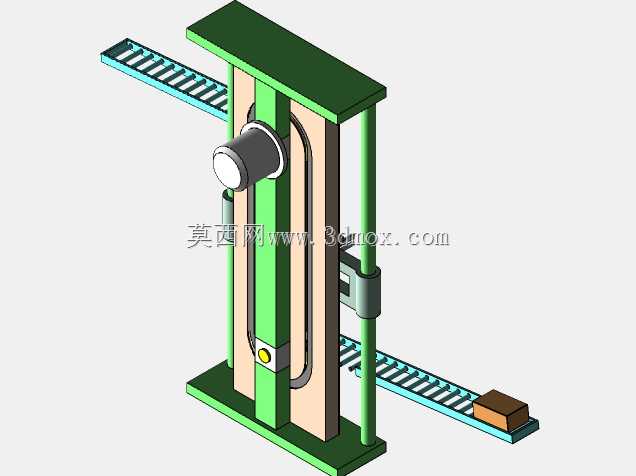

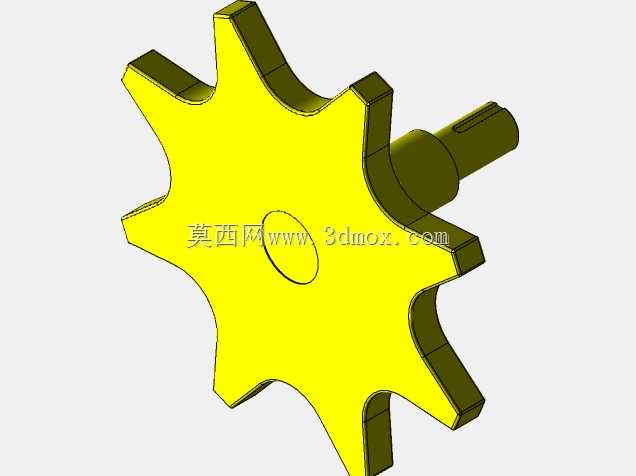

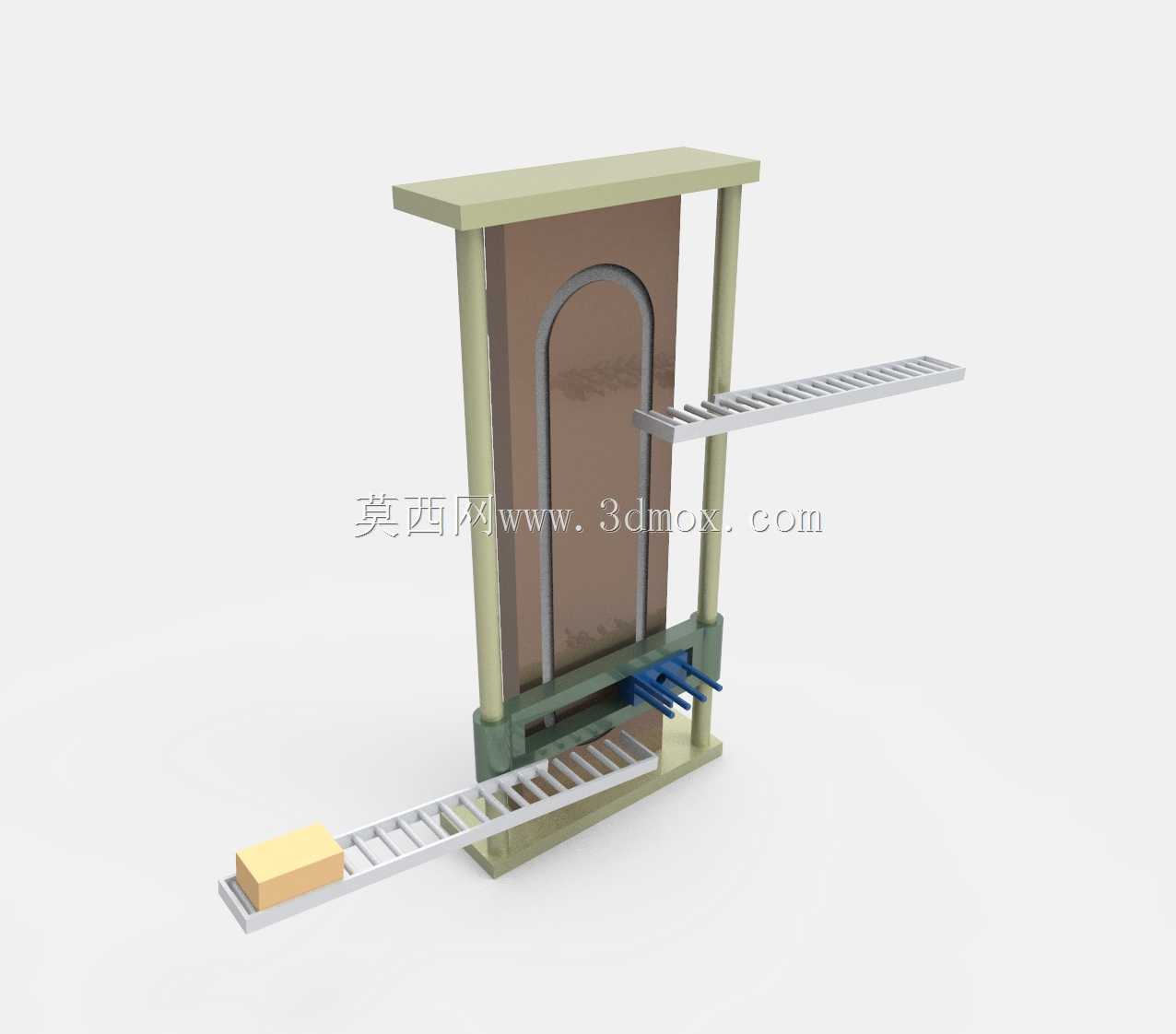

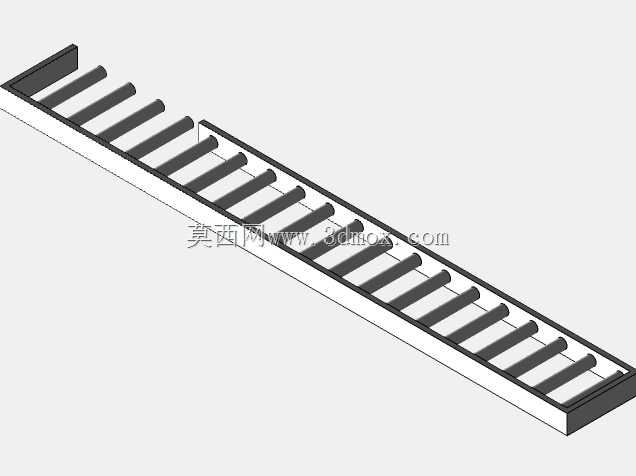

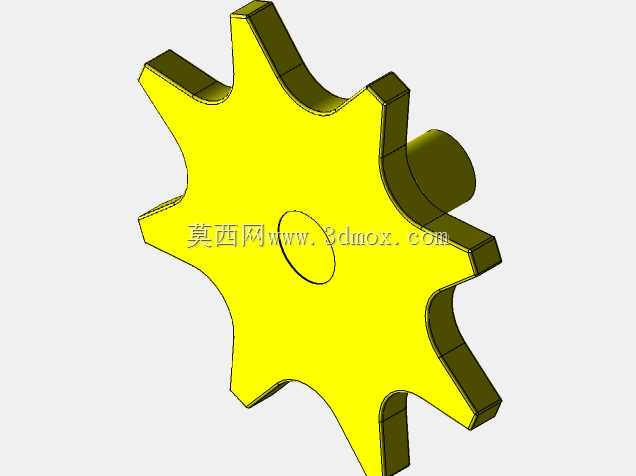

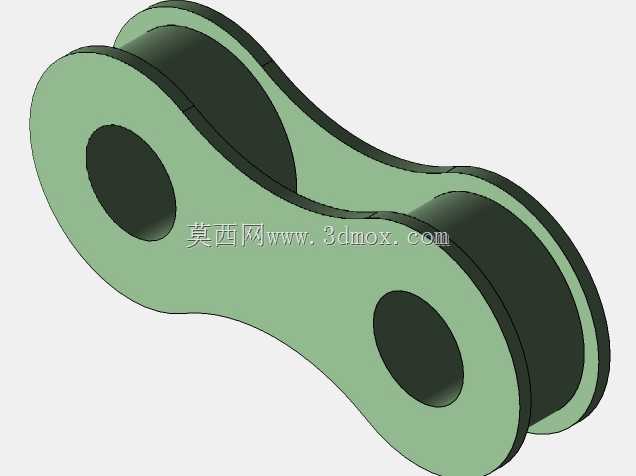

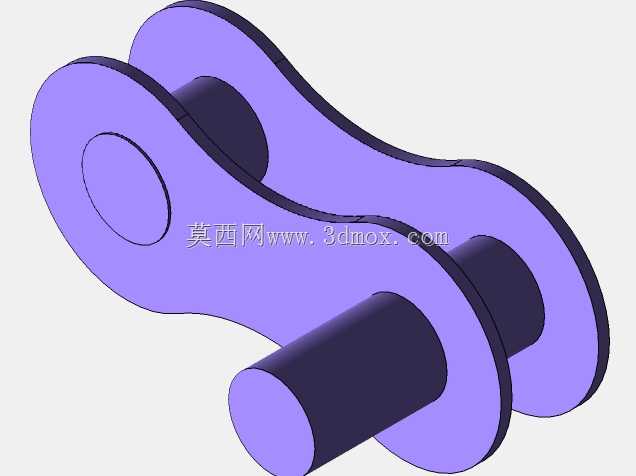

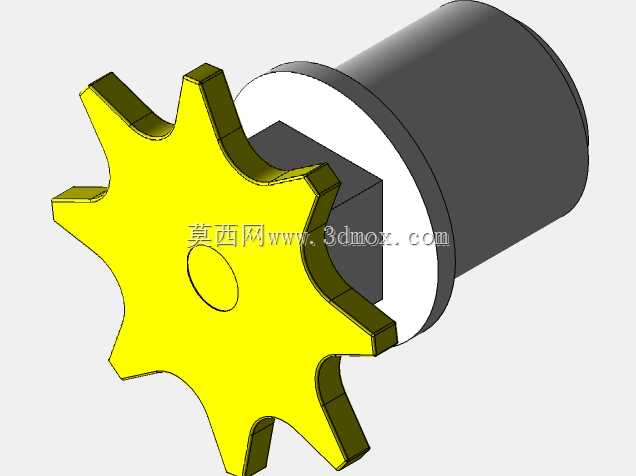

　　该垂直提升输送结构主要用于多层车间产线、仓储分拣系统、包装工序衔接场景中，解决不同高度工位间的物料连续转运需求，可适配箱装件、袋装小件、规整块状工件的垂直方向输送，替代传统往复式升降机的间歇输送短板，实现进出料端同方向或异方向的连续物料流转，在食品包装、电子元件装配、电商仓储分拣、日化产品生产等产线布局中，能有效压缩垂直输送段的占地空间，适配层高2.5米到6米区间的常规车间安装场景。设备主体采用框架式立柱支撑结构，两侧立式导轨配合循环牵引构件带动承载托盘做闭环回转运动，下部进料端对接水平输入输送带，上部出料端对接水平输出输送带，物料随承载托盘沿垂直段上升至出料高度后，平稳过渡至输出线体，空载托盘沿框架后侧非工作段循环回落至进料位，

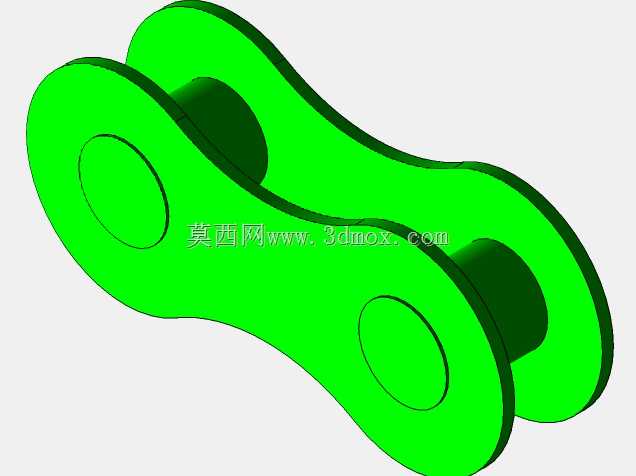

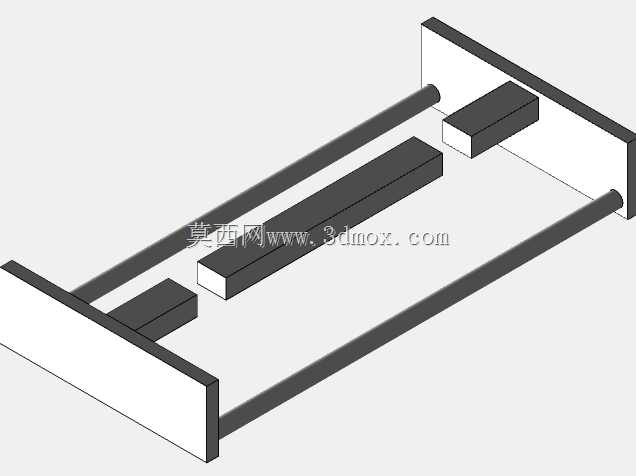

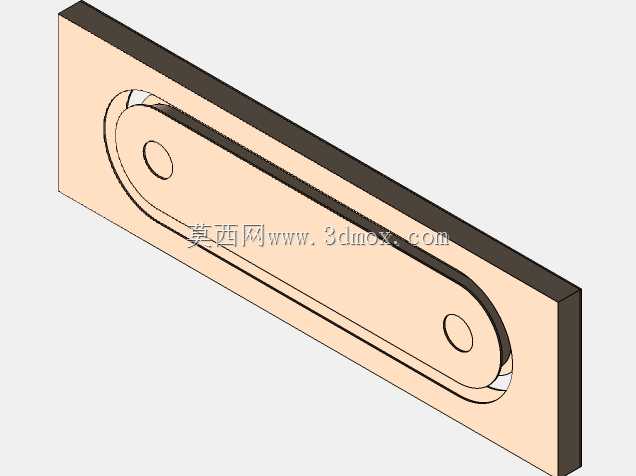

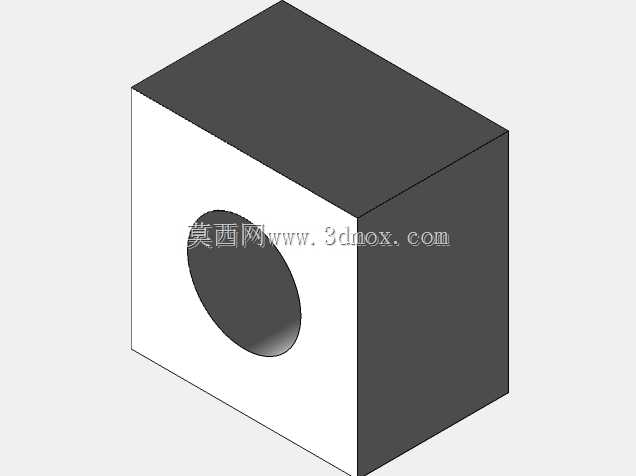

　　全程无间歇停顿，输送节拍可根据前端产线产能匹配调整，单工位承载适配常规10kg以内的规整工件。设计阶段优先考虑安装边界的适配性，整体框架宽度控制在1.2米以内，进出料输送带的伸出长度可根据现场接驳位置做适应性调整，进料端高度可对接0.4米到0.8米的常规线体高度，出料端高度可根据上层线体的安装高度做定制化调整，框架底部预留地脚安装孔位，可直接固定于水泥地面或钢结构平台上，无需额外做复杂的地基处理。结构上采用对称式双立柱布局，牵引构件的张紧机构设置在框架下部，方便日常维护时调整张紧度，承载托盘采用栅格式轻量化设计，既降低整体运行负载，也能避免输送过程中物料表面积尘掉落影响内部传动结构，两侧导向轮采用耐磨非金属材质，

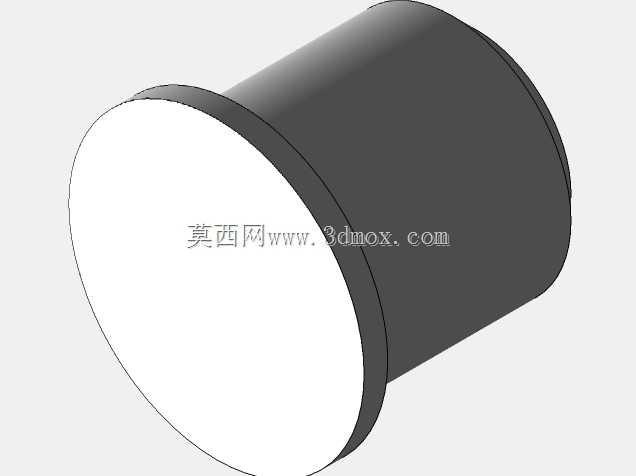

　　降低运行过程中的噪音与磨损，进出料位置设置过渡导条，保证物料在水平输送段与垂直提升段切换时无卡滞、无跌落风险。实际选型应用中，可根据输送物料的外形尺寸调整承载托盘的宽度与间距，针对有洁净要求的生产场景，可在框架外侧加装透明防护围挡，避免输送过程中异物落入，针对较重的工件输送需求，可加大牵引构件的规格与驱动电机功率，整体结构模块化程度高，现场安装时仅需完成框架拼接、线体对接、驱动接线即可投入使用，后期维护仅需定期检查牵引构件磨损情况、导向轮转动顺滑度即可，无需复杂的日常维保操作。
