六米倾角式砾石输送带式设备结构

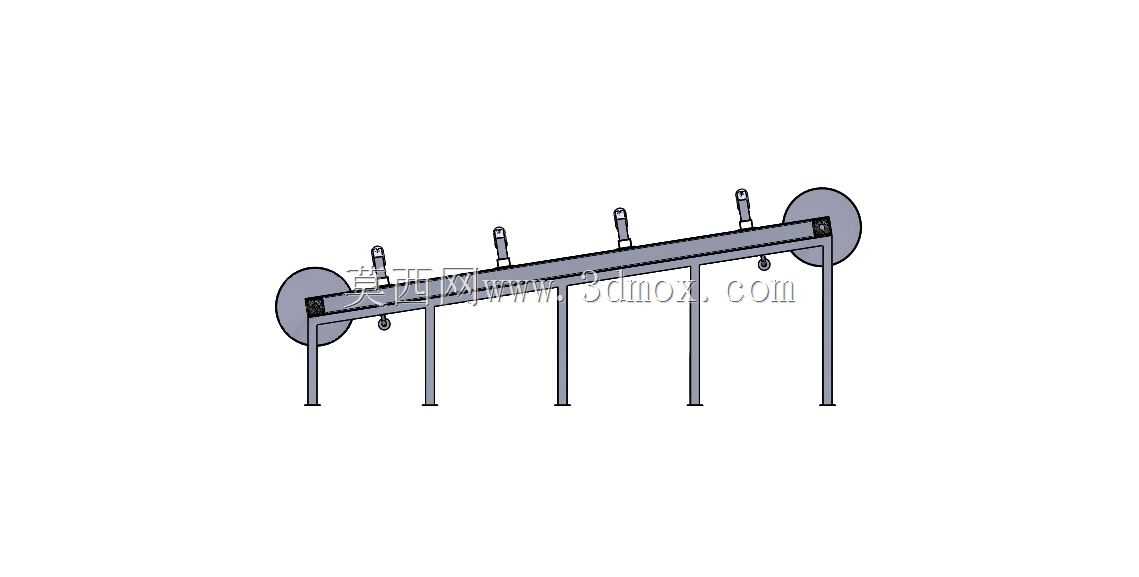

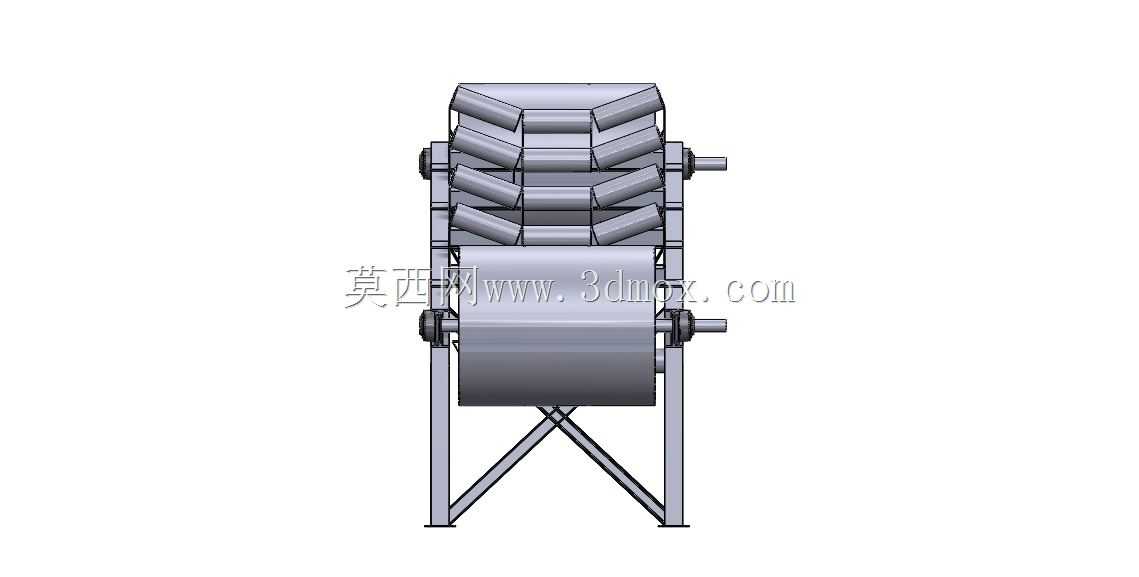

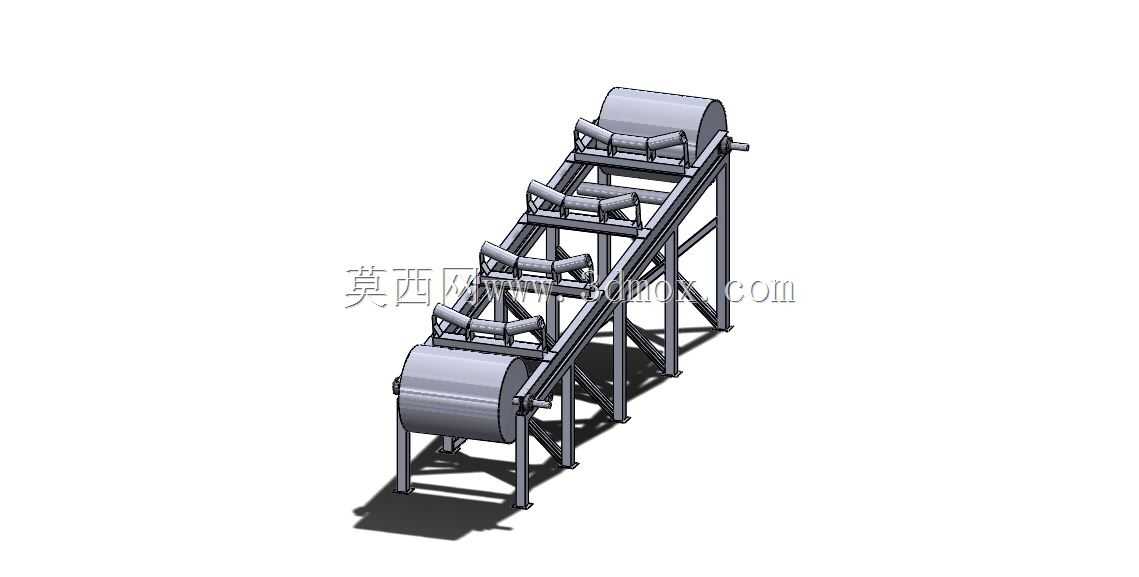

这款倾斜布置的带式输送结构，核心适配砂石骨料转运场景，在商混站骨料上料、矿山采场短距离砾石转运、基建工地散料堆高作业中都能见到同类结构的应用，区别于水平布置的平皮带机，该结构采用倾斜抬升的布置形式，可直接完成低位料堆到高位受料设备的物料提升，省去中间转运输送环节，减少散料转运过程中的撒漏与粉尘逸散。从结构设计逻辑来看，整体机架采用型钢焊接成型的桁架式结构，相比板式焊接机架，桁架结构在保证整体刚性的前提下能有效降低设备自重，减少安装基础的承重要求，同时倾斜段的托辊组采用槽型布置形式，三组托辊形成内凹的承载截面，能够将砾石这类粒度不均、易滚动的散料约束在皮带中部，避免大坡度输送时物料沿皮带向下滚落，适配的输送坡度经过匹配散料安息角设计，在输送砾石这类摩擦系数适中的散料时不会出现打滑回落的问题。设备两端分别设置传动滚筒与改向滚筒，头部滚筒位置匹配驱动单元安装位，尾部滚筒预留张紧结构调节空间，可在长期运行皮带出现延展松弛时调整张紧行程，保证皮带与滚筒间的足够摩擦力，避免重载启动时出现皮带打滑丢转的问题。整机输送长度方向的有效作业距离为六米，安装时需注意头部卸料点的高度匹配受料设备的进料口位置，尾部受料段需对齐料仓出料口或者铲车上料的作业高度，机架支腿的底部预留地脚安装孔位，可通过膨胀螺栓固定在硬化混凝土地面，若在野外无硬化基础的场地使用，也可在支腿底部焊接枕木连接座，通过垫设枕木分散设备承重，避免运行过程中出现机架偏移沉降。皮带两侧的机架上沿预留安全防护装置的安装孔位，现场使用时可根据作业安全要求加装防护网或者防跑偏挡辊，减少皮带跑偏带来的设备磨损与物料撒漏，槽型托辊的安装间距经过载荷匹配设计，在砾石这类密度较大的散料重载作用下，不会出现托辊间距过大导致的皮带下凹变形，保证物料输送过程的运行平稳性。
