手摇式桌面夹持切碎装置结构设计

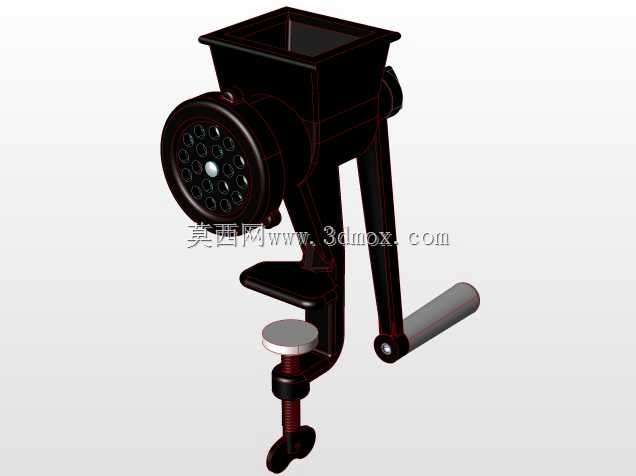

这款手动切碎装置主要面向小型食材加工、家庭餐厨处理、小规模餐饮备料场景，无需外接电源即可完成物料的切碎、绞碎作业，适配户外无供电场景、家庭日常烹饪备料、小型作坊少量物料处理的使用需求。装置整体采用夹装式固定结构，底部设置螺旋压紧夹持组件，可适配不同厚度的桌面、台板边缘，夹持螺杆端部设置防滑压盘，安装时旋转压盘即可将整机牢牢固定在操作台面，安装边界可覆盖10mm至50mm厚度的台板，固定后整机作业时无明显晃动，无需额外打孔安装，拆卸移动也十分便捷。

从功能结构来看，装置上方设置方形进料斗，敞口设计方便物料投入，进料腔内部衔接螺旋输送铰轴，摇动手柄时铰轴同步转动，将物料向出料端推送，同时配合铰轴上的切削刃对物料进行初步剪切，物料被推送至端部的多孔出料板处时，会被铰轴端部的挤压结构从孔板的孔洞中挤出，形成均匀的碎料，更换不同孔径的出料板即可调整碎料的粗细规格，满足不同的加工需求。手柄采用摇臂式设计，力臂长度经过匹配计算，手动操作时施力顺畅，无需过大的握力即可完成较硬物料的切碎作业，手柄端部设置防滑握套，长时间操作也不易打滑。

设计过程中重点考虑了手动操作的受力合理性，将传动部件全部封装在主机壳内部，避免操作时接触运动部件引发安全隐患，壳体采用流线型过渡设计，没有尖锐的棱角，日常清洁时也不易残留污渍。整机的外形尺寸适配桌面操作的人机工程高度，安装后摇臂的转动范围不会与台面发生干涉，进料斗的高度刚好适配手部投料的舒适高度，操作时无需过度抬臂即可完成投料、摇转的全流程作业。出料端的孔板采用快拆结构设计，日常使用后可快速拆卸孔板、铰轴等接触物料的部件，方便清洗残留的物料残渣，避免长期使用后滋生细菌。夹持组件的螺杆采用梯形螺纹设计，锁紧力充足，长期使用也不易出现滑牙问题，压盘与台板接触的面设置软质防滑垫层，锁紧时不会刮伤台面漆面，同时能进一步提升夹持的摩擦力，保证作业过程中的稳定性。
