1.5马力离心式工业鼓风通风设备结构

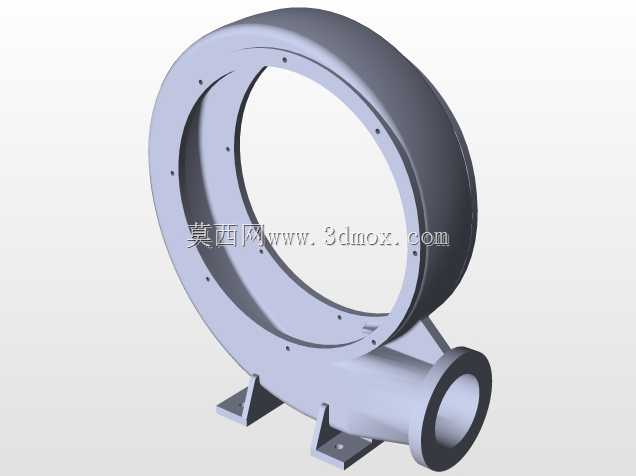

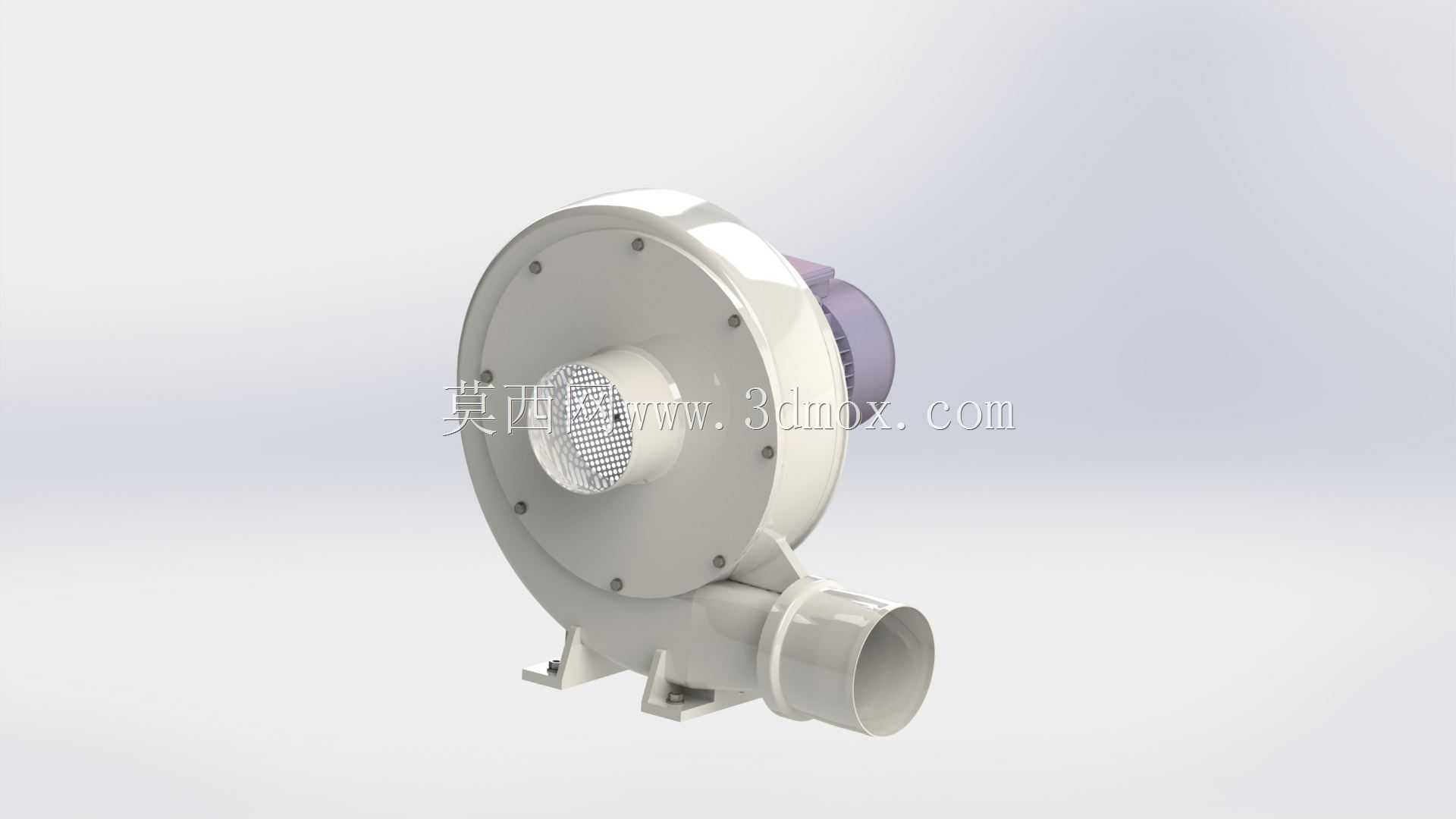

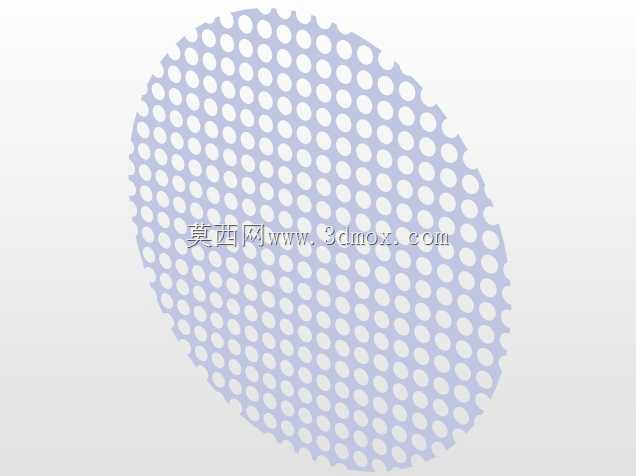

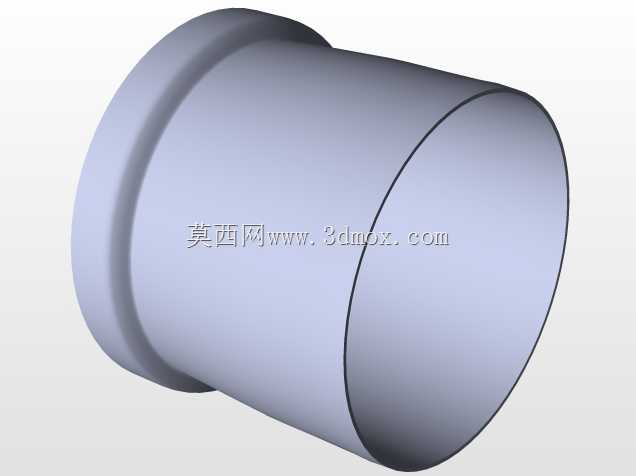

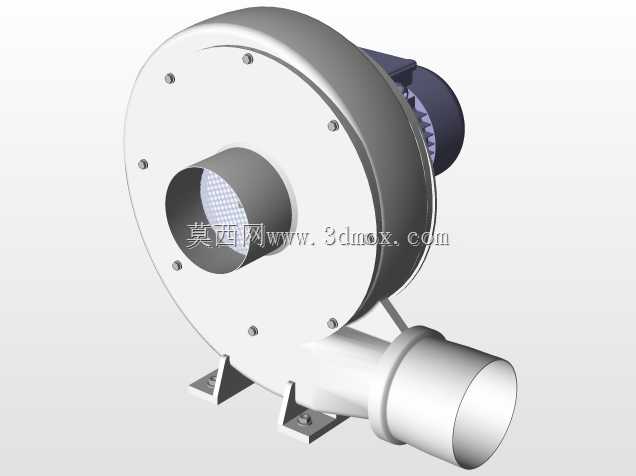

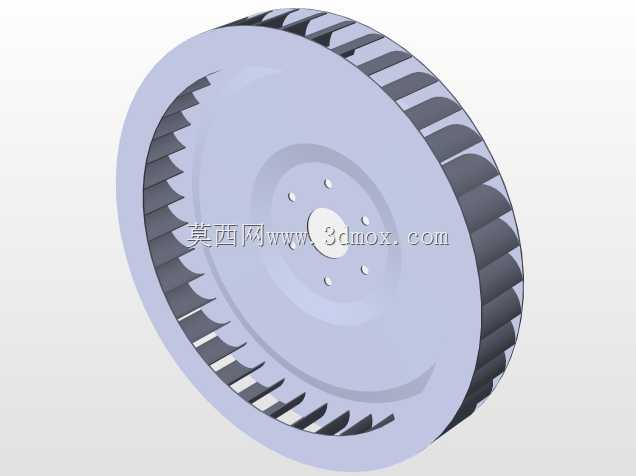

　　这款1.5马力的离心式鼓风设备，在轻工制造、物料输送、车间通风场景中有着非常广泛的适配性，很多小型除尘系统的末端引风、包装生产线的废料吹除、小型物料的低压气力输送环节，都会选用这个功率段的风机作为核心气源部件。从结构设计来看，它采用了经典的蜗牛壳式蜗壳流道设计，叶轮为前向多翼式结构，在1.5马力的额定功率输出下，能够兼顾风压与风量的平衡，既可以满足短距离管道输送需要的静压要求，也能在敞开式通风场景下提供足够的换气量。设备的进风口设置在蜗壳侧端面，加装了金属防护网，既可以避免大尺寸杂物被吸入叶轮腔造成卡滞，也不会过多增加进风阻力，出风口采用标准圆管接口，能够直接对接同管径的通风软管或者硬管管路，减少现场安装的适配改造成本。

　　底部的安装支座采用了一体折弯的金属支架，预留了固定安装孔位，安装时需要注意预留的边界尺寸：设备主体的径向最大尺寸要和周边墙体、其他设备留出至少150mm的检修空间，出风口对接管路时要避免过度弯折造成流道阻力陡增，电机侧要留出足够的散热空间，不能紧贴遮挡物影响电机散热。设计过程中，蜗壳的型线是经过反复迭代的，通过平滑的流道过渡减少气流在蜗壳内部的涡流损失，叶轮和进风口的配合间隙控制在合理范围，既避免运转过程中出现碰擦，也能减少间隙漏风损失，提升风机的运行效率。这类风机在实际使用中，通常会配套减震垫安装在支架或者平台上，减少运转过程中的振动传递，进出风口如果对接硬管的话，建议加装一段柔性软连接，抵消设备运转的微幅振动对管路的影响。

　　从建模细节来看，所有的连接螺栓、电机端盖、出风口的加强筋都做了还原，能够直接用于设备布局的干涉检查、安装工位的模拟排布，也可以作为小型通风系统设计的参考模型，帮助设计人员快速完成系统的布局搭建，减少从零开始建模的重复工作量。在木工车间的木屑收集、印刷设备的纸张吹送、小型电镀槽的槽边排风这类场景中，这个功率的风机刚好匹配系统的阻力特性，不会出现大马拉小车的能耗浪费，也不会因为风压风量不足导致系统效果达不到设计要求。
