外啮合齿轮式机油泵三维结构设计

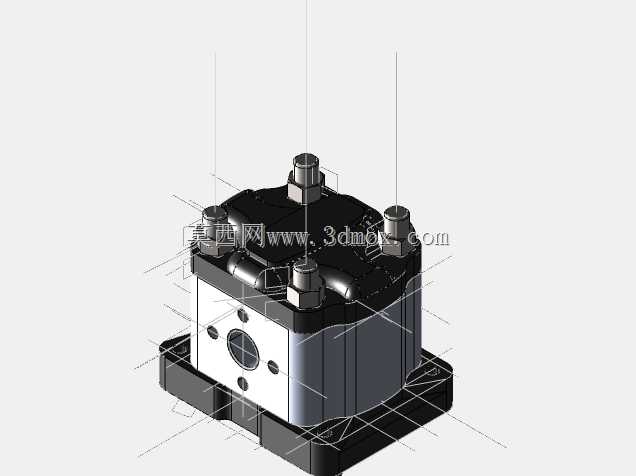

　　这款齿轮式机油泵的三维结构，完全围绕内燃机润滑系统的实际工况做的细节还原，做结构设计的时候最先要卡的就是安装边界——底部带定位凸台的安装法兰，四个沉头安装孔的孔位公差直接对齐发动机缸体侧的预留安装位，进油口法兰朝向油底壳方向，出油口对接主油道的管路接口，整体外轮廓的方正造型是为了避让缸体周边的正时链条罩、机油滤清器安装座这些周边部件，不会出现装配干涉。从功能逻辑上看，它的核心作用是把油底壳里静置的机油抽吸上来，建立稳定的工作压力之后输送到发动机各个摩擦副位置，不管是曲轴主轴颈、连杆轴颈的压力润滑点位，还是凸轮轴、摇臂轴的飞溅润滑供油端，都需要这个泵提供稳定的流量与压力，避免高转速工况下出现供油不足导致的干磨烧蚀。

　　设计的时候齿轮副的参数是核心，进油腔的容积变化率直接决定了泵的自吸能力，出油侧的卸荷槽结构是为了缓解齿轮啮合过程中的困油现象，避免工作过程中出现异常的压力脉动和噪音，端盖上的四个紧固螺栓的预紧力有明确的要求，既要保证泵体与端盖结合面的密封性能，防止高压油泄漏，又不能因为预紧力过大导致端盖变形，影响齿轮副的转动灵活性。泵体侧面的定位销孔是用来保证泵体、泵盖、齿轮轴的同轴度，避免齿轮运转过程中出现偏磨，顶部的四个管接头是预留的压力检测、溢流阀安装接口，当主油道压力超过设定阈值的时候，溢流阀会自动开启泄流，把多余的机油导回进油腔，避免过高的油压冲坏密封件或者造成管路渗漏。做三维建模的时候，所有的密封槽、倒角、退刀槽这些工艺细节都做了还原，

　　比如齿轮轴与泵体配合位置的油封安装槽，尺寸完全匹配标准骨架油封的规格，安装法兰面上的密封胶槽宽度与深度，也对应现场装配时的密封胶涂布工艺要求，不管是做新机型的润滑系统匹配选型，还是做维修替换件的结构测绘参考，这个模型都能直接提取对应的尺寸参数，不用再反复核对二维图纸的投影关系，能大幅减少结构校核阶段的工作量。实际装车应用里，这类齿轮泵因为结构简单、工作可靠、对机油粘度变化的适应性强，被广泛用在小排量乘用车、农用机械、小型工程机械的动力单元上，只要按照规定的保养周期更换机油与机滤，避免金属碎屑进入泵体磨损齿轮啮合面，这类泵的使用寿命基本能和发动机整机大修周期对齐。
