带安装支架的刚性万向传动接头结构

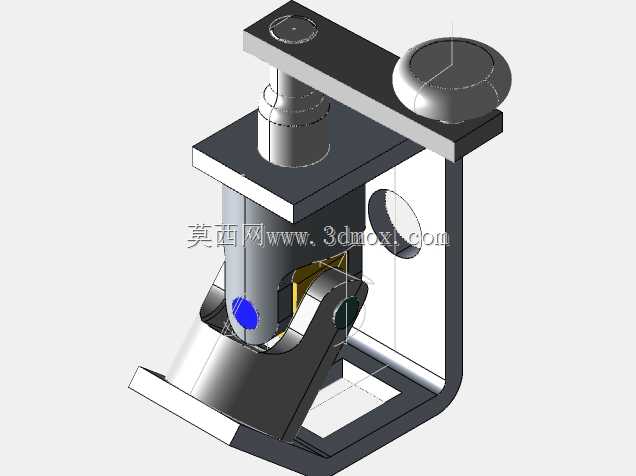

　　在各类需要变角度传递旋转扭矩的机械传动场景中，这类带集成安装支架的万向传动接头，是解决轴系不对中、动态角度偏移传动问题的核心部件，常见于农业机械的动力输出端、工业设备的多角度调节传动工位、小型专用设备的转向传动链路中，能够在两轴轴线不共线、存在动态夹角变化的工况下，持续稳定传递旋转运动，不会因为轴系的角度偏移出现卡滞、扭矩传递中断的问题。从结构设计逻辑来看，该结构将万向铰接核心与安装定位支架做了一体化整合，省去了额外设计安装基座的步骤，上部的两个定位凸台分别对应锁紧调节旋钮与定位销轴的安装位，其中带滚花边缘的旋钮用于日常维护时的铰接间隙微调，无需完全拆解结构即可补偿铰接副的磨损量，维持传动精度。下部的U型支架作为整个部件的安装基准，

　　侧面预留的通孔用于穿装固定螺栓，可直接将整个部件锁紧在设备的安装立板或机架平面上，支架底部的外翻法兰边进一步增大了安装接触面积，避免传动过程中部件出现松动偏移。核心的万向铰接副采用十字轴式刚性铰接结构，铰接点的接触副做了耐磨强化设计，能够承受恒定转速下的径向与轴向复合载荷，相比柔性联轴器，这类刚性万向接头的传动回程间隙更小，扭矩传递效率更高，适合对传动同步性有一定要求的中低速传动场景。在安装边界上，需要预留足够的摆动空间来适配轴系的最大偏转角度，安装时要保证铰接中心与两端连接轴的偏转中心重合，避免出现额外的附加载荷加剧铰接副的磨损；日常运行过程中，铰接位置需要定期补充润滑脂，减少接触面的干摩擦，延长部件的整体使用寿命。整个结构的受力路径经过优化，传动过程中的载荷会通过U型支架均匀分散到安装基面，不会出现局部应力集中的问题，支架的壁厚经过校核，能够承受额定扭矩下的反作用力，不会出现支架变形导致的传动卡滞。
