立式多工位线束悬挂整理工作站结构

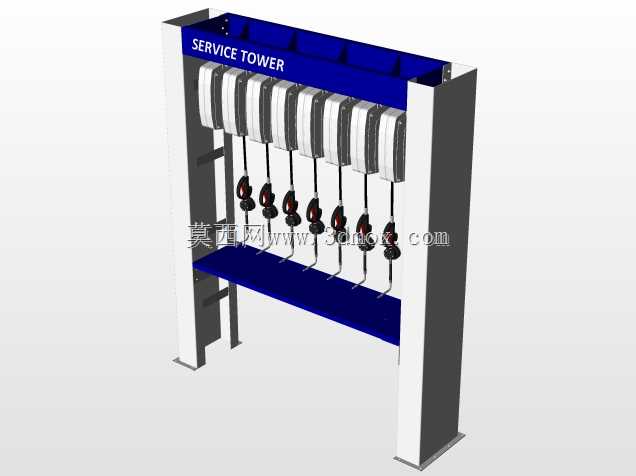

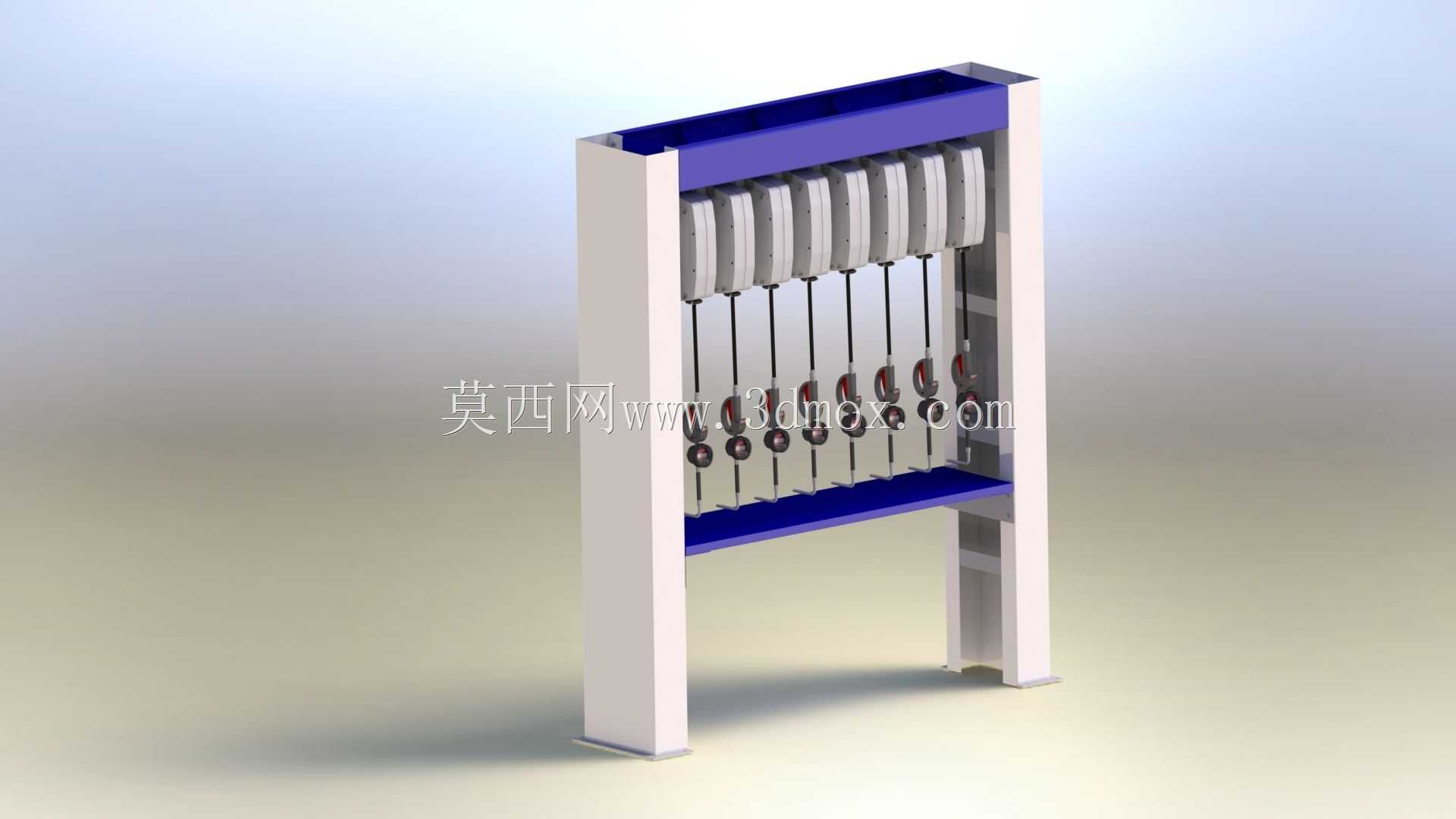

　　该结构主要面向电子装配、线束加工车间的工序间物料暂存与工位排布场景，用于解决多规格线束、柔性线缆在生产流转过程中的缠绕、混料、拿取效率低的问题，可直接嵌入生产线旁作为工序间的辅助作业载体，适配小批量多品种的线束分装、端子压接后的暂存、导通测试前的排布作业需求。整体采用立式框架式结构，左右两侧为加厚方通焊接支撑立柱，底部设置带调平脚垫的安装底座，可直接通过膨胀螺栓固定在环氧地坪上，安装时需预留左右各300mm的操作避让空间，正面操作区域前方需保留不小于800mm的人员站立与物料周转空间，整体高度适配成年操作人员站立作业的人机工程要求，无需额外配置登高辅助设施。上部设置横向安装梁，等距排布多组独立悬挂单元，

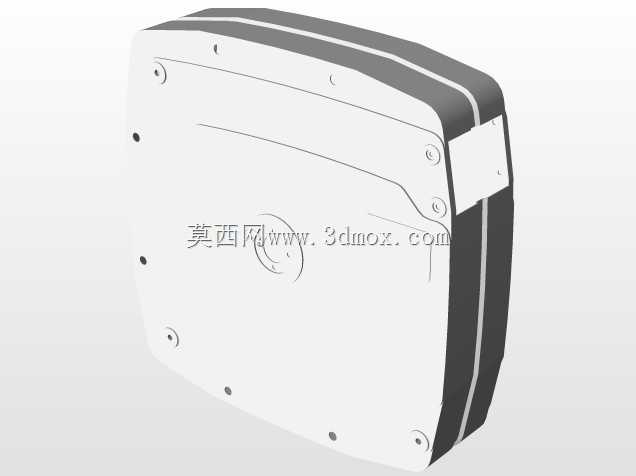

　　每个悬挂单元配置独立的承重挂点与防脱卡扣，挂点下方对应设置竖向导向杆，可将悬挂的线束自然垂落引导至下部承托横梁的对应卡位中，避免相邻工位的线束发生交叉缠绕，每个挂点的额定承重可满足单根大平方整车线束或多根细小电子线束的悬挂需求，挂点间距经过反复校核，既保证单位面积内的工位数量最大化，又避免相邻工位作业时发生肢体干涉。下部承托横梁采用耐磨绝缘材质铺设，可避免线束端部的金属端子与金属框架直接接触发生剐蹭镀层或短路风险，横梁上对应每个挂点位置设置半圆形卡位，可将垂落的线束端部规整固定在卡位内，操作人员拿取时可直接对位取放，无需反复梳理线束走向。框架的顶部与背部预留了扩展安装孔位，可根据实际生产需求加装标识卡槽、作业指导书挂板、

　　小型工具收纳盒或者防静电接地端子，适配不同生产场景的定制化需求，整体结构无复杂传动部件，日常维护仅需定期检查挂点的磨损情况与框架连接螺栓的紧固状态即可，维护成本极低。设计过程中优先考虑了结构的稳定性与作业的便捷性，两侧立柱采用内凹式走线设计，若后续需要加装工位照明、防静电检测装置等附属设施，可直接将线路隐藏在立柱内腔中，避免外露线路与悬挂的线束发生干涉，框架整体做喷塑处理，表面无尖锐棱角，所有边角均做圆弧倒钝处理，避免作业过程中剐蹭线束绝缘层或者划伤操作人员。
