壁挂式多关节废气抽吸排放臂结构

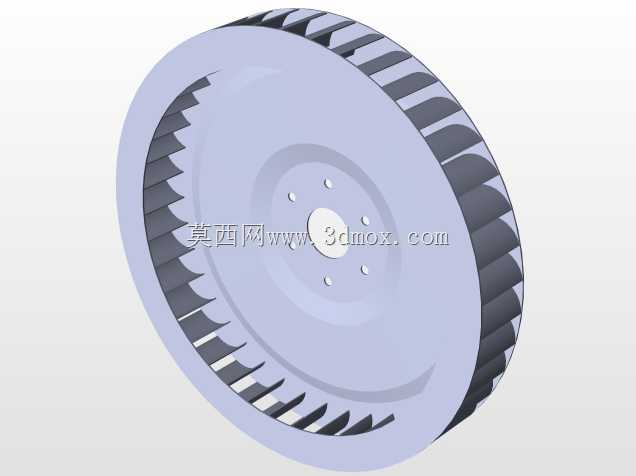

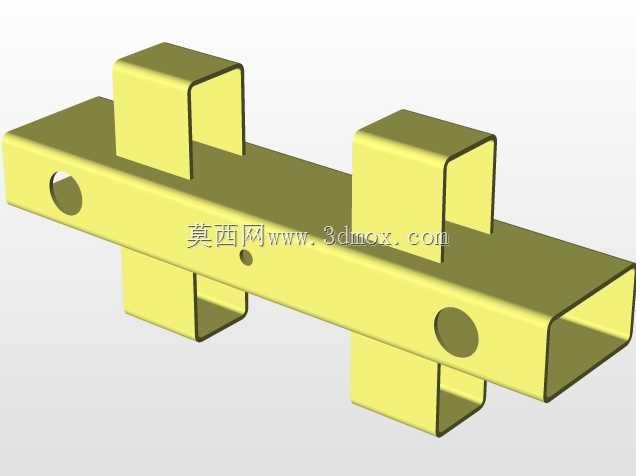

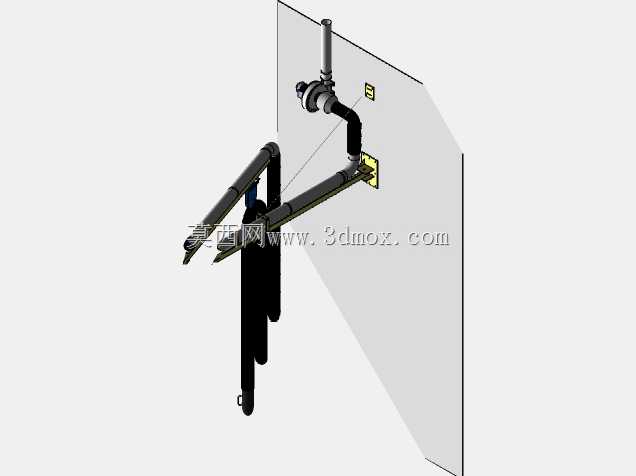

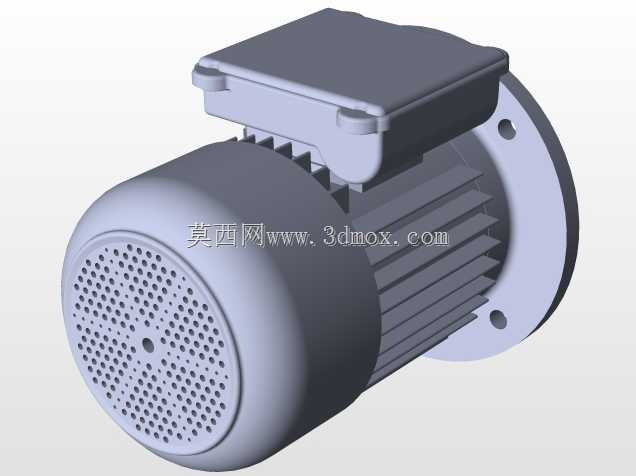

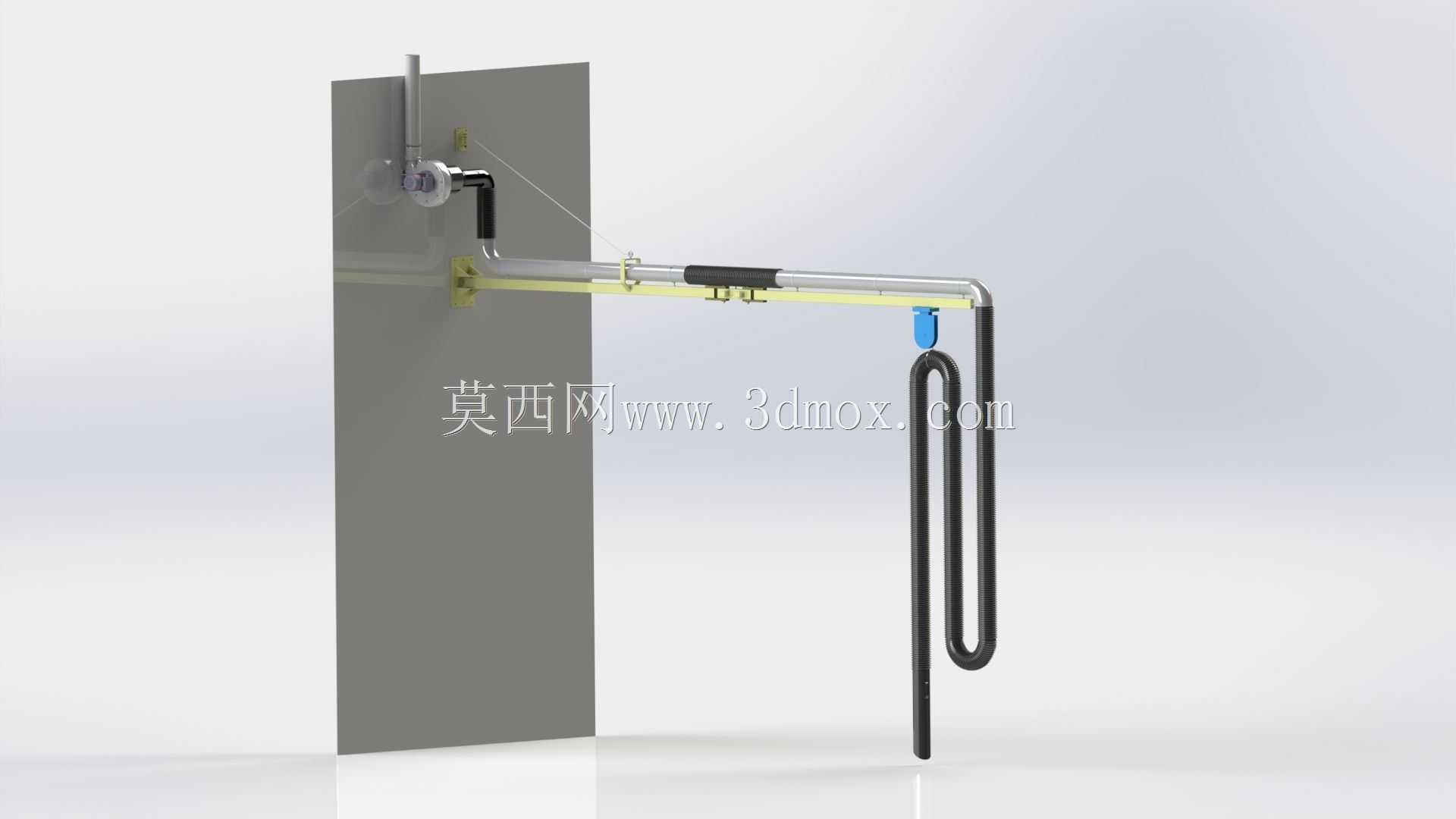

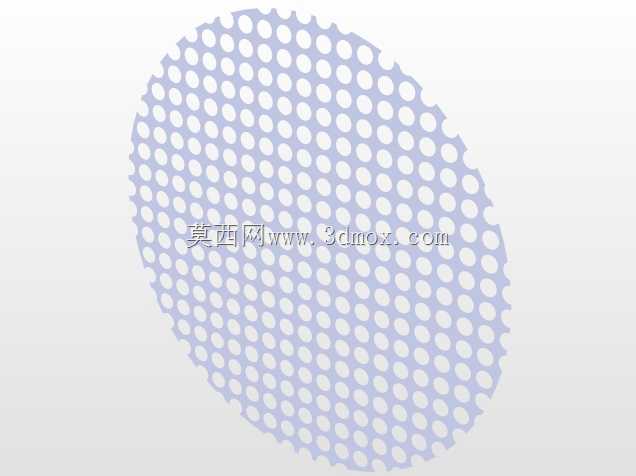

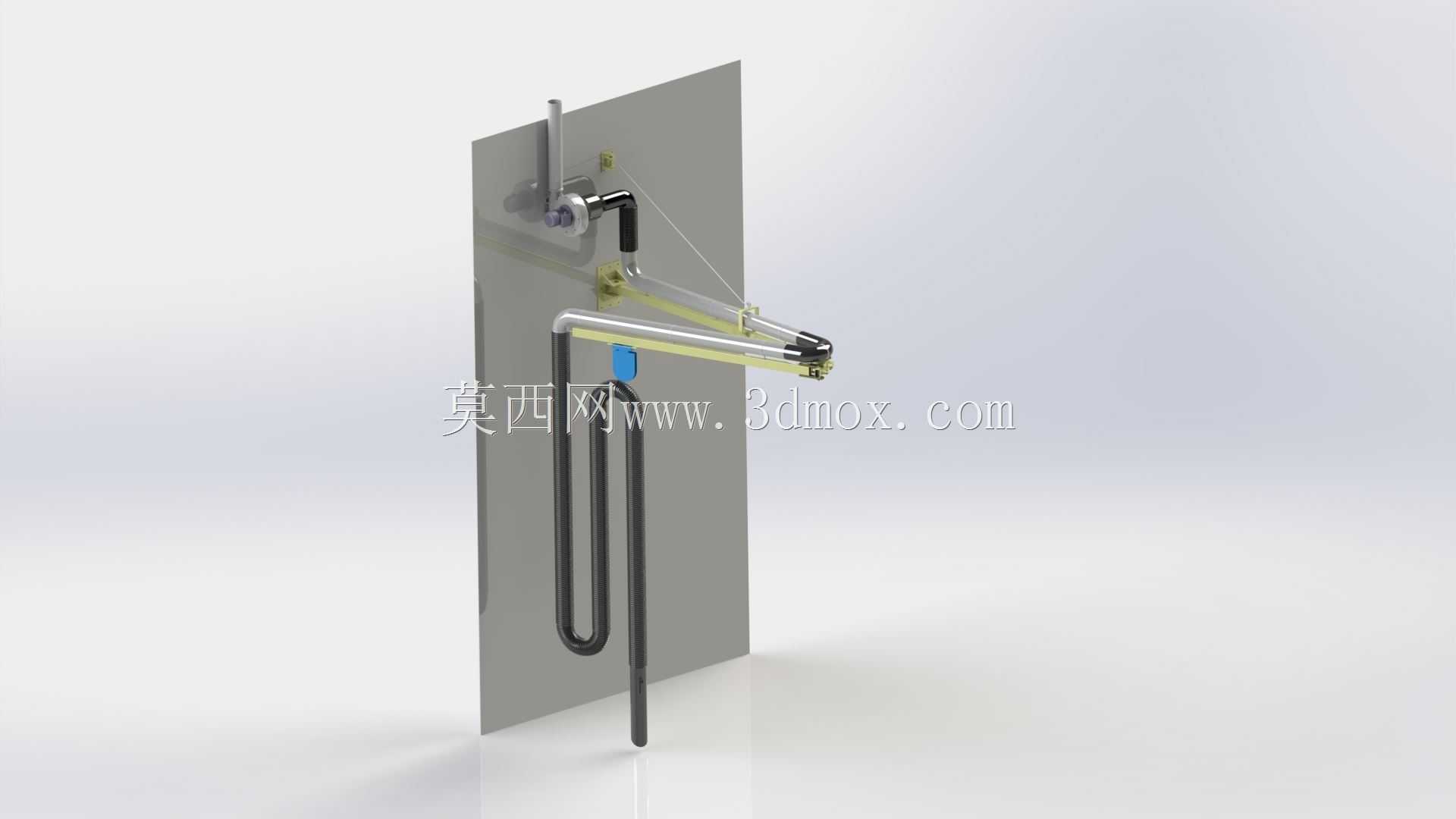

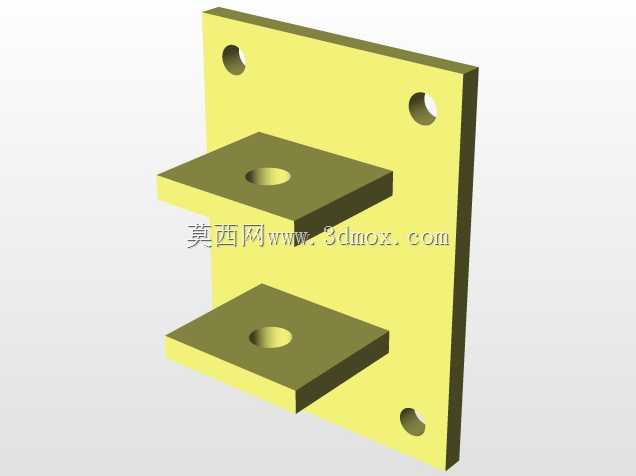

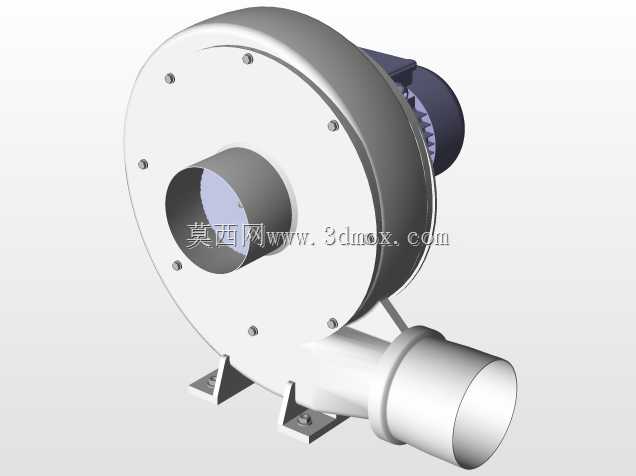

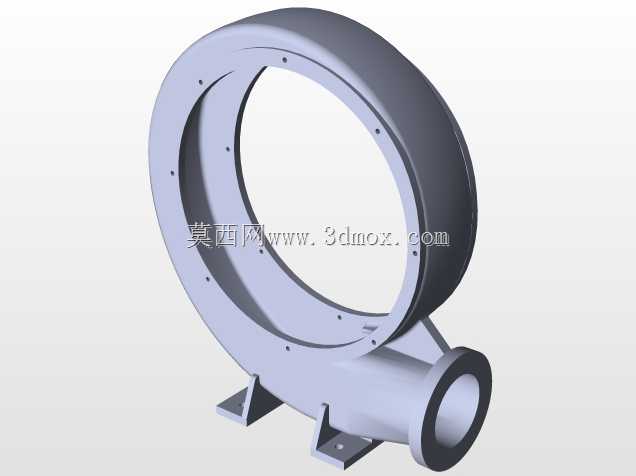

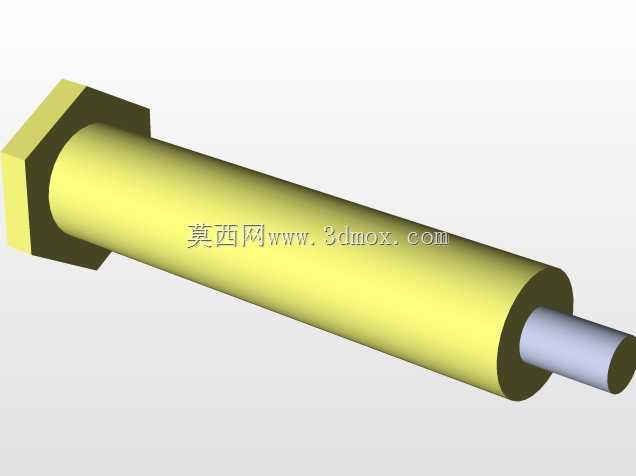

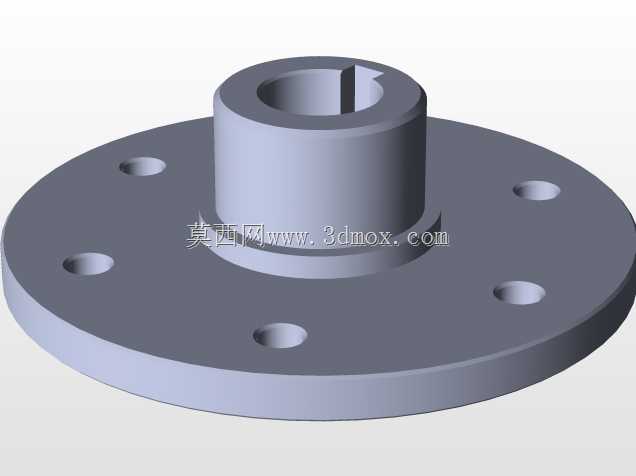

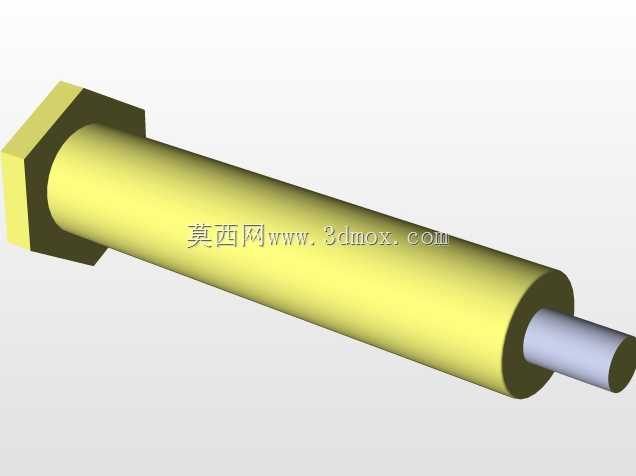

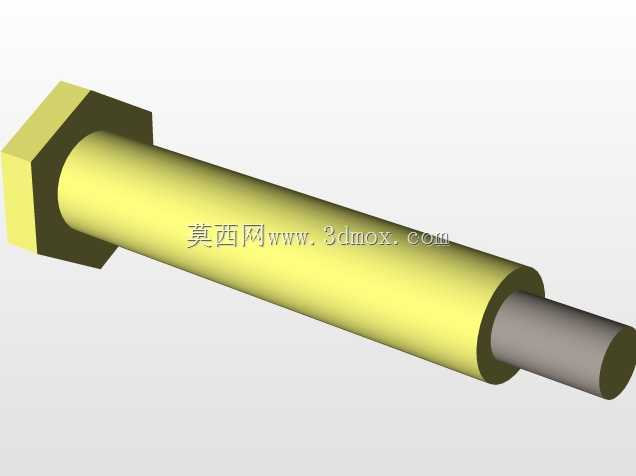

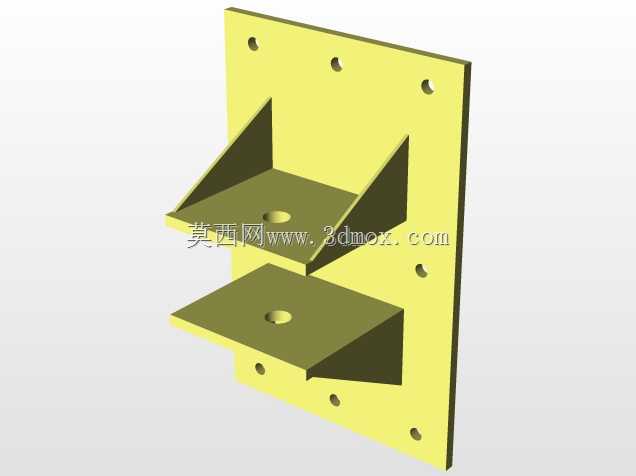

　　该结构主要应用于焊接工位、化工实验操作区、小型零部件喷涂工位等存在局部废气散逸的作业场景，针对固定点位产生的烟尘、挥发性有害气体、工艺废气做近距离定点抽吸，避免废气在车间内无组织扩散，相比顶部全面排风系统，近距离捕集的方式能大幅降低通风系统的风量需求，减少能耗同时提升废气收集效率。整套臂体采用壁挂式安装设计，安装基座固定于车间立柱或墙面，不占用地面作业空间，适配工位周边操作区域狭窄的布局场景，基座处设置旋转铰接结构，可实现水平方向大角度回转，覆盖基座前方扇形作业区域。臂体采用多段铰接结构，每段臂之间设置阻尼锁紧关节，操作人员可单手拖动吸口端调整位置，调整后可保持姿态固定，无需额外支撑结构，

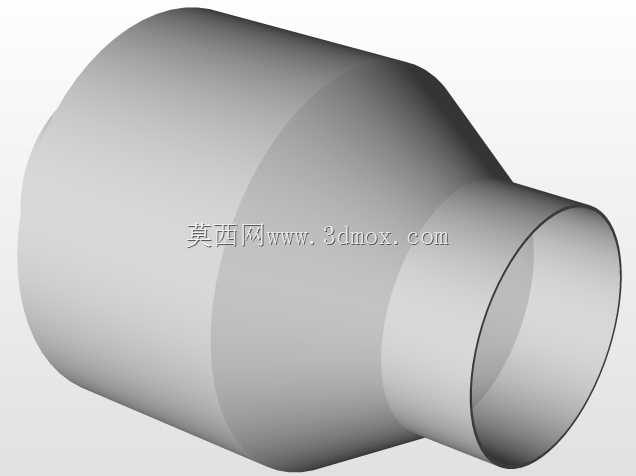

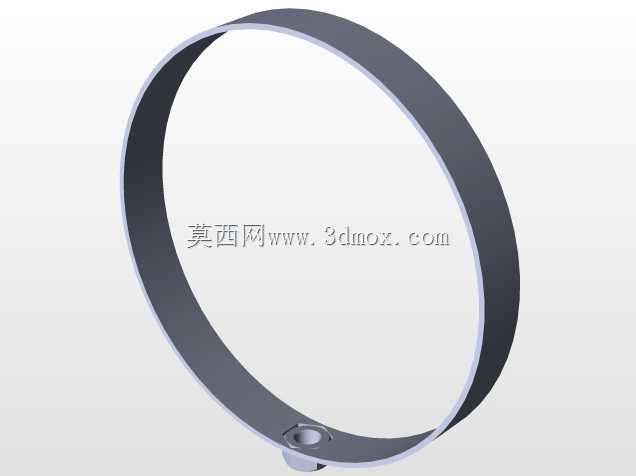

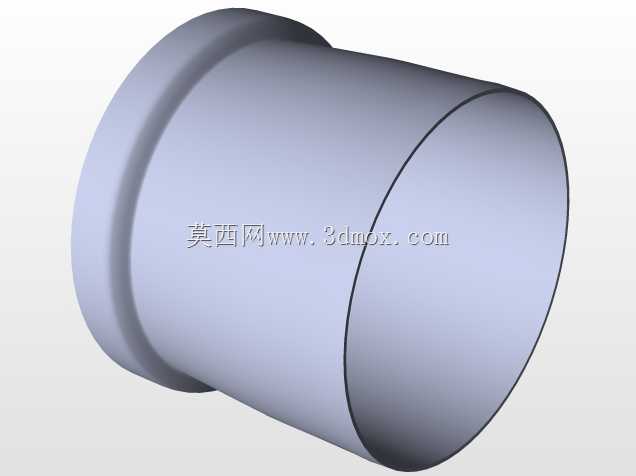

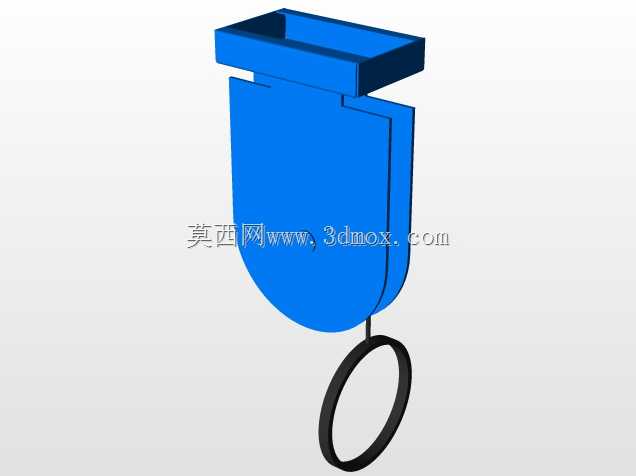

　　吸口可灵活延伸至废气产生点上方10-30cm的最佳捕集位置，适配不同高度、不同操作位置的作业需求，作业完成后可将臂体折叠收拢至墙面侧，避免干扰工位周边物料转运与人员通行。管路部分采用刚性管路与柔性密封段结合的设计，刚性臂段内部为光滑气流通道，减少风阻降低压损，铰接位置采用耐高温密封结构，避免抽吸过程中废气泄漏，臂体末端设置U型管路缓冲段，可抵消臂体调整过程中的管路拉扯应力，同时避免管路弯折造成气流通道堵死。设计过程中优先考虑操作的便捷性，臂体整体配重经过平衡计算，各关节阻尼力匹配臂段自重，调整过程无卡顿、无下坠情况，管路内壁做光滑处理，避免烟尘在管路内部沉积堵塞，壁挂基座的安装孔位采用通用化设计，适配常规厂房的钢结构立柱、混凝土墙面的安装条件，安装时只需保证基座承载面的平面度与垂直度，即可保证臂体全行程活动顺畅无卡滞。
