航空管路快插式公端连接接头结构

这类公端接头主要应用在航空机载系统的流体管路对接场景，覆盖液压能源管路、气动控制管路、环境控制系统的冷凝水输送管路等多个机载子系统，承担管路之间快速对接、密封导通、耐受管路压力脉动的核心作用，是机载流体系统中用量较大的基础连接元件。从实际使用场景来看，这类接头需要满足地面维护时的快速拆装需求，机务人员无需复杂专用工具即可完成对接与脱开操作，大幅缩短机载设备的地面维护周期，同时在飞行工况下要能承受机身振动带来的连接载荷，避免出现松脱、渗漏等故障。

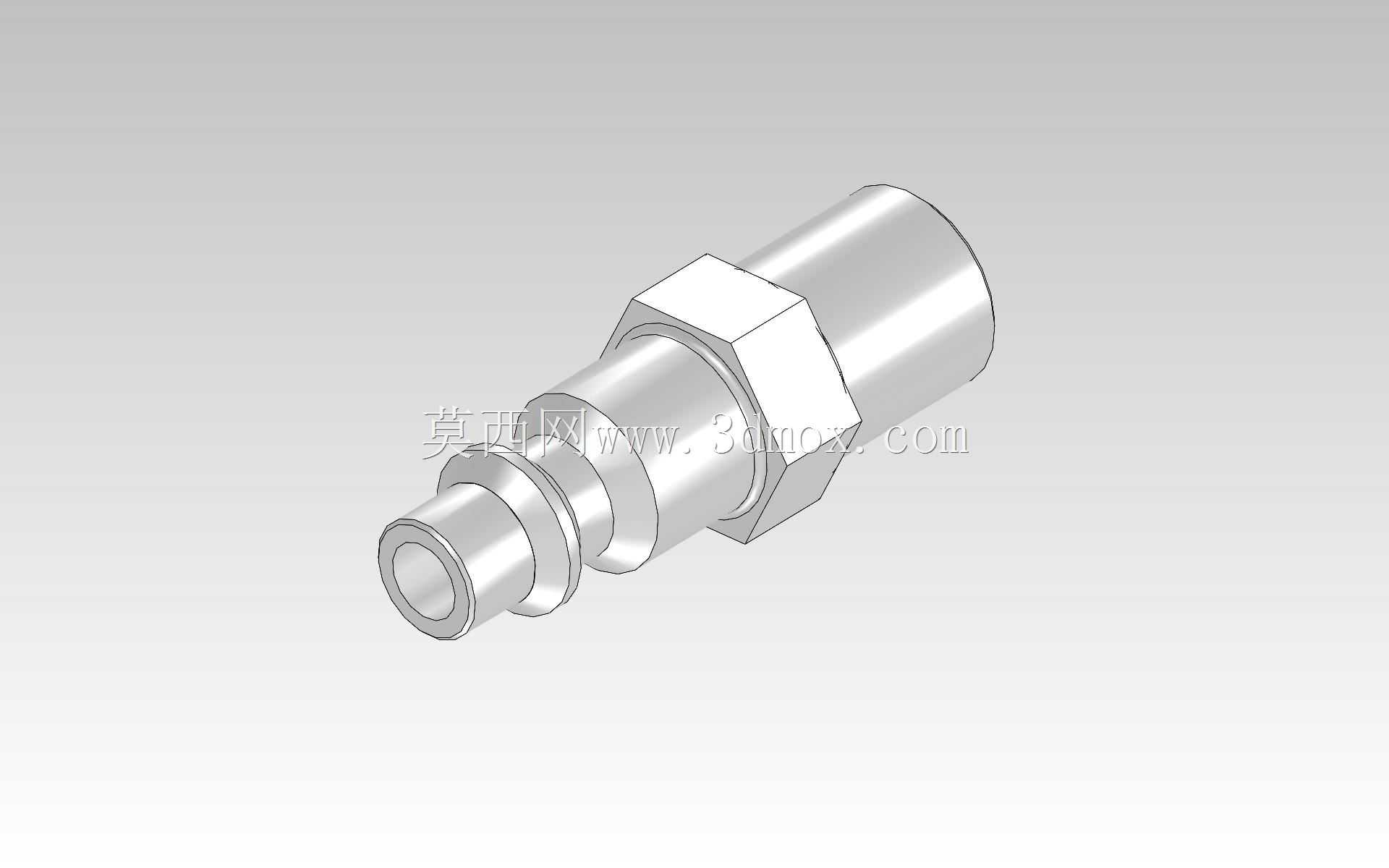

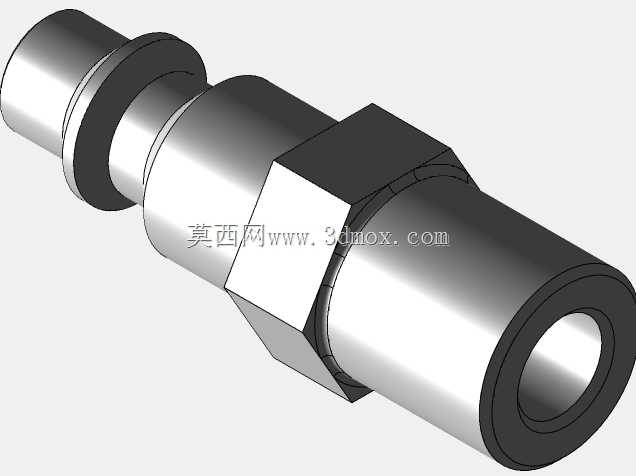

从功能特性上看，该接头采用阶梯式轴段设计，前端的细轴段为插入配合端，表面加工有环形密封槽，用来安装O型密封圈实现径向静密封，相邻的两道环形凸台为快插锁紧结构的卡位结构，与母端接头内部的钢珠锁紧机构配合，插入后自动卡入凸台间隙实现轴向锁止，不会因为管路内的流体压力冲击出现脱开。中部的外六角结构是拆装受力位，当需要强制脱开或者辅助对位时，可以用标准开口扳手夹持该部位施加扭矩，避免损伤接头的配合密封面。尾端的粗圆柱段为管路连接端，根据实际装机需求可以适配卡套式连接、扩口式连接或者焊接连接等不同的管路对接形式，满足不同管径、不同压力等级的管路装配要求。

设计过程中首先要确定接头的通径尺寸，通径大小直接匹配管路的额定流量，避免通径过小造成管路流阻过大，影响流体输送效率，同时也要控制接头的整体外径，避免在机身内部狭窄的布线空间内出现装配干涉。密封槽的尺寸公差需要严格匹配所选O型圈的线径与压缩率，航空场景下通常要求密封圈的径向压缩率控制在15%-25%之间，既保证足够的密封比压防止渗漏，又避免压缩量过大造成密封圈永久变形，缩短使用寿命。六角结构的对边尺寸需要符合标准紧固件的尺寸系列，保证机务维护时现有标准工具可以直接使用，不需要定制专用拆装工具。

安装边界方面，接头对接时的轴向插入行程需要控制在合理范围，前端插入段的长度要保证密封圈完全进入母端的密封腔后，锁紧钢珠才能卡入锁紧位，避免出现未锁止的假插合状态。接头安装后周边需要预留足够的扳手操作空间，六角结构的外侧至少要留出大于扳手厚度的操作间隙，同时接头的轴向两端要预留管路装配的操作空间，避免与周边的机身结构、其他管路、机载设备出现安装干涉。接头的所有锐边都需要做倒钝处理，避免装配过程中割伤操作人员或者损坏密封圈，表面处理根据使用环境选择，通常采用钝化或者阳极氧化处理，提升耐腐蚀性与表面耐磨性能，适应机载环境下的温度交变、湿度变化等复杂工况。
