小型卧式DIY电动钢锯切割设备结构

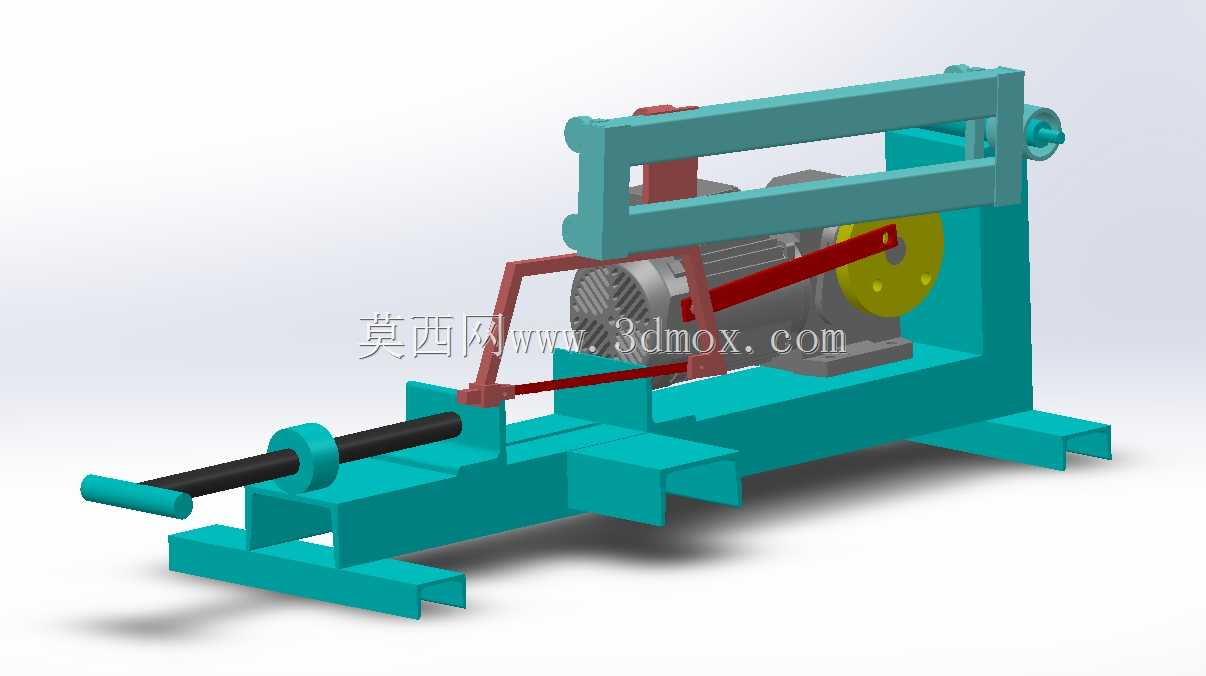

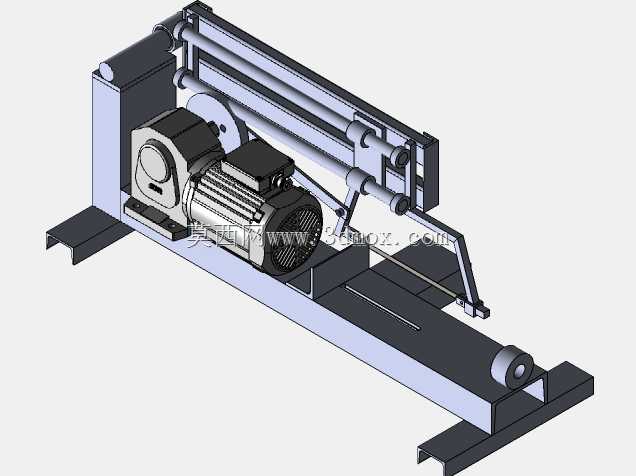

这款小型电动钢锯结构，主要面向小型维修工坊、个人DIY加工、教学实训场景设计，可完成小规格金属型材、棒料、薄壁管材的锯切作业，弥补了大型锯床占地大、成本高，手锯作业劳动强度大、切口精度差的使用痛点。从结构布局来看，设备采用卧式C型焊接机架作为承载主体，机架底部预留了地脚安装孔位，可直接固定在木质工作台或者型钢焊接台面上，整体安装占地长度约800mm、宽度约350mm，不需要额外做混凝土基础，适配小型加工场地的空间条件。动力端采用标准卧式异步电机作为动力源，通过曲柄连杆机构将电机的圆周运动转化为锯弓的往复直线运动，曲柄盘上预留了多个不同偏心距的安装孔位，可根据锯切材料的硬度调整锯条的行程长度，锯切硬金属时选用短行程提升切削力，锯切软质型材时选用长行程提升加工效率。锯弓部分采用框架式结构，锯条张紧机构设置在弓架端部，通过旋转调节螺栓即可调整锯条张紧力，避免锯切过程中锯条松动崩断或者跑偏。工件夹持机构采用丝杠进给式手动夹具，夹持座沿机架上的导轨滑动，摇动手轮即可推动工件向锯条方向进给，进给行程约200mm，可夹持最大直径60mm的圆钢或者同等截面的方管、角钢等型材，夹具的钳口做了网纹滚花处理，夹持时不会出现工件打滑移位的问题。设计过程中特意简化了整体结构，所有机架构件均采用常见的等边角钢、扁钢焊接而成，传动部分的连杆、曲柄销都采用标准五金件，不需要定制特殊加工件，个人制作者可利用常见的机加工工具完成整机组装。锯切作业时，锯条的切削行程设置有压料导向块，避免长锯条高速往复时出现侧向摆动，保证切口的平面度，相比手持角磨机切割，这种往复锯切的方式不会产生高温烧蚀材料切口的问题，也不会出现薄片砂轮碎裂的安全隐患。设备的电机安装座做了可调节的腰型孔设计，可通过调整电机位置张紧传动部位的连接，长期使用出现部件磨损后也能快速调整间隙，不需要更换核心构件。整体结构没有复杂的电控系统，仅通过普通开关控制电机启停，维护门槛极低，适合非专业设备维护人员的使用者操作，在小型五金加工、户外维修现场、职业院校金工实训场景中都能适配使用，可完成日常维修中的下料、截料作业，不需要依赖大型工业锯切设备就能完成常规的金属锯切工序。
