汽车千斤顶螺纹顶升组件结构设计

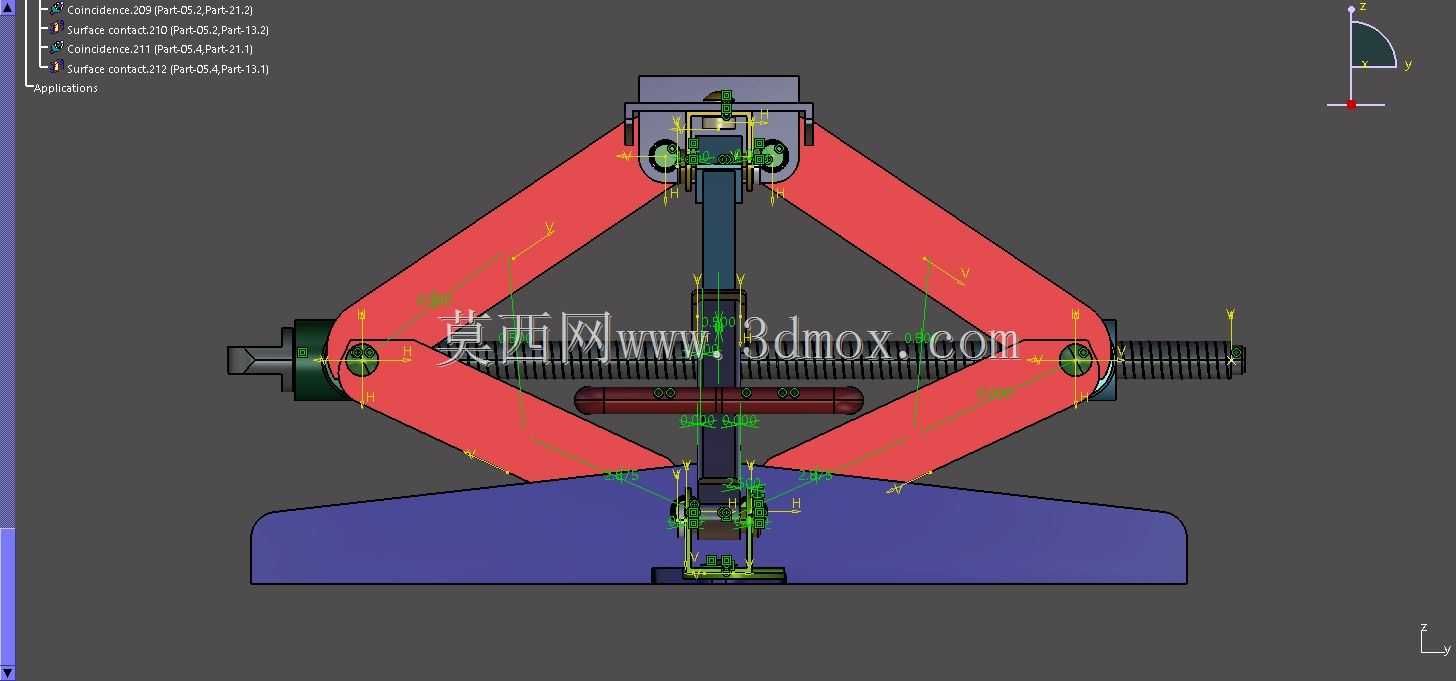

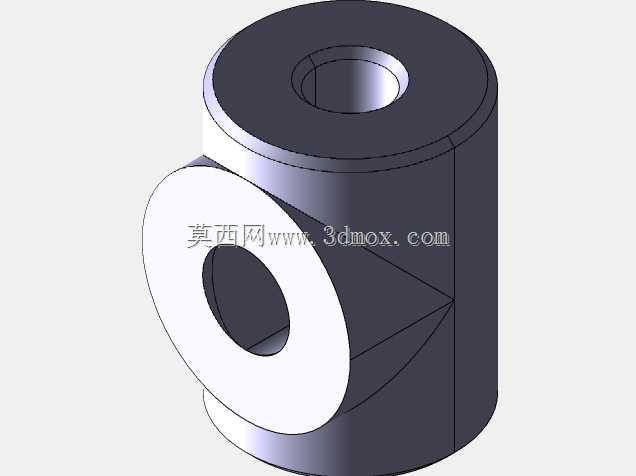

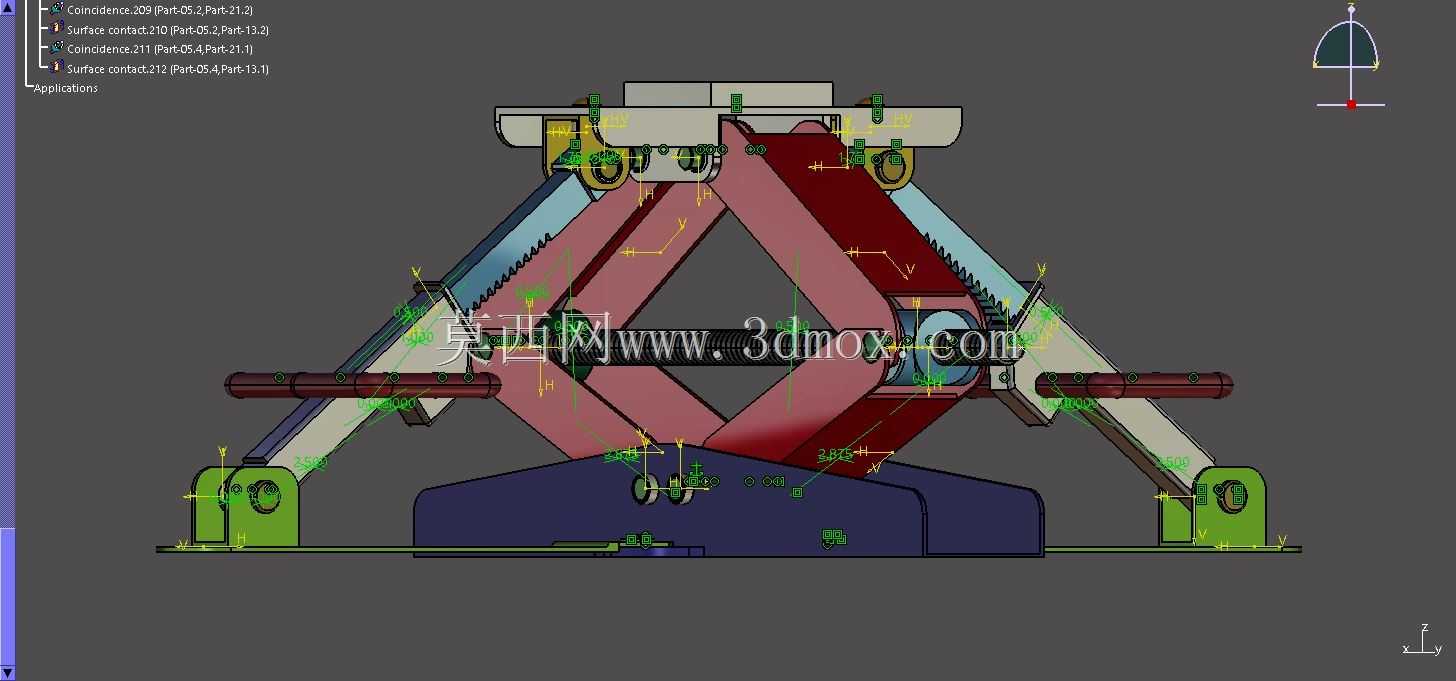

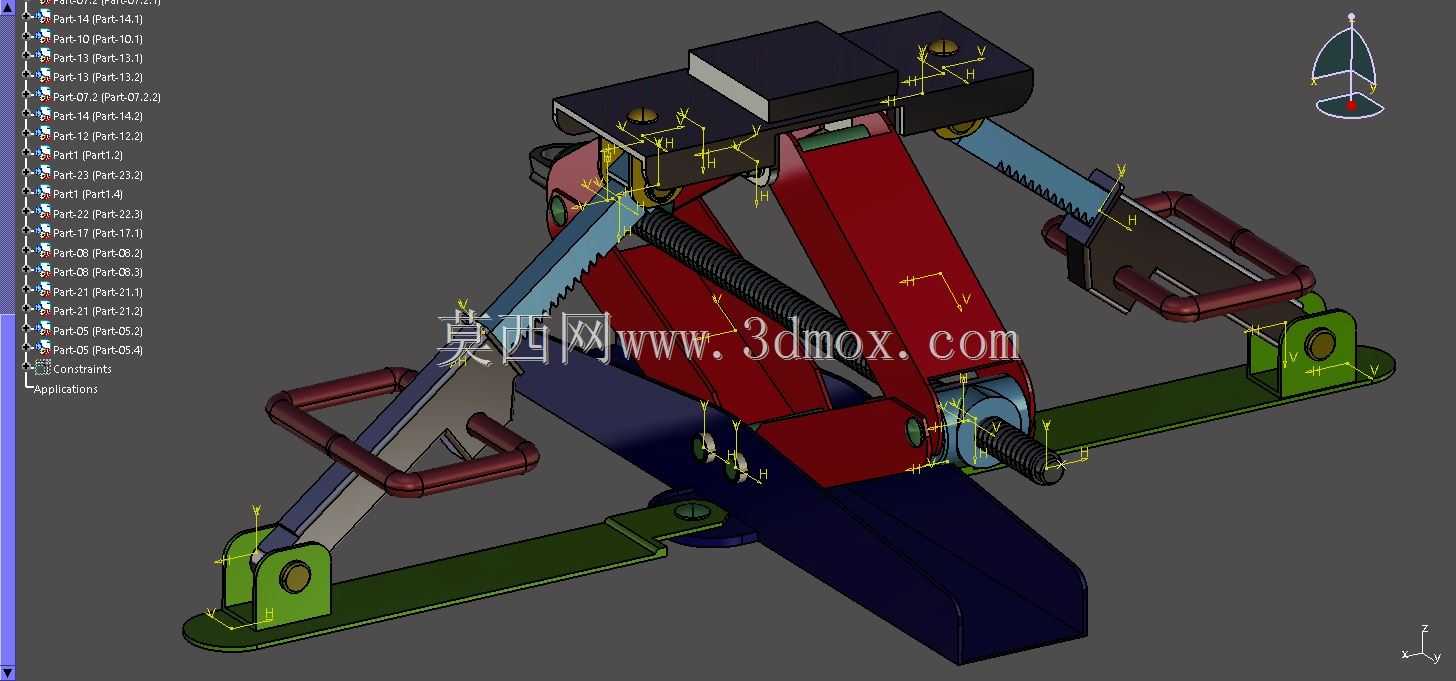

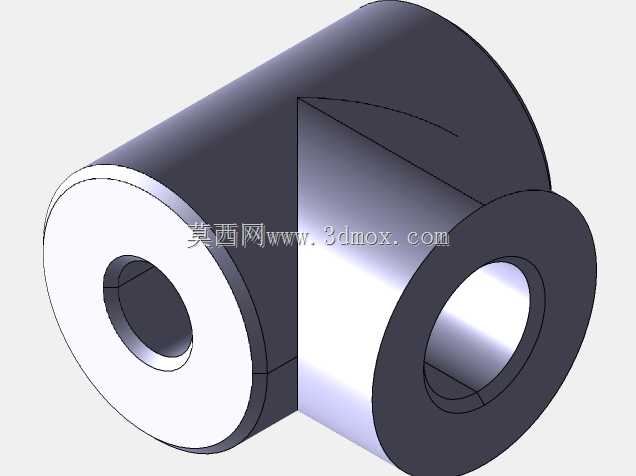

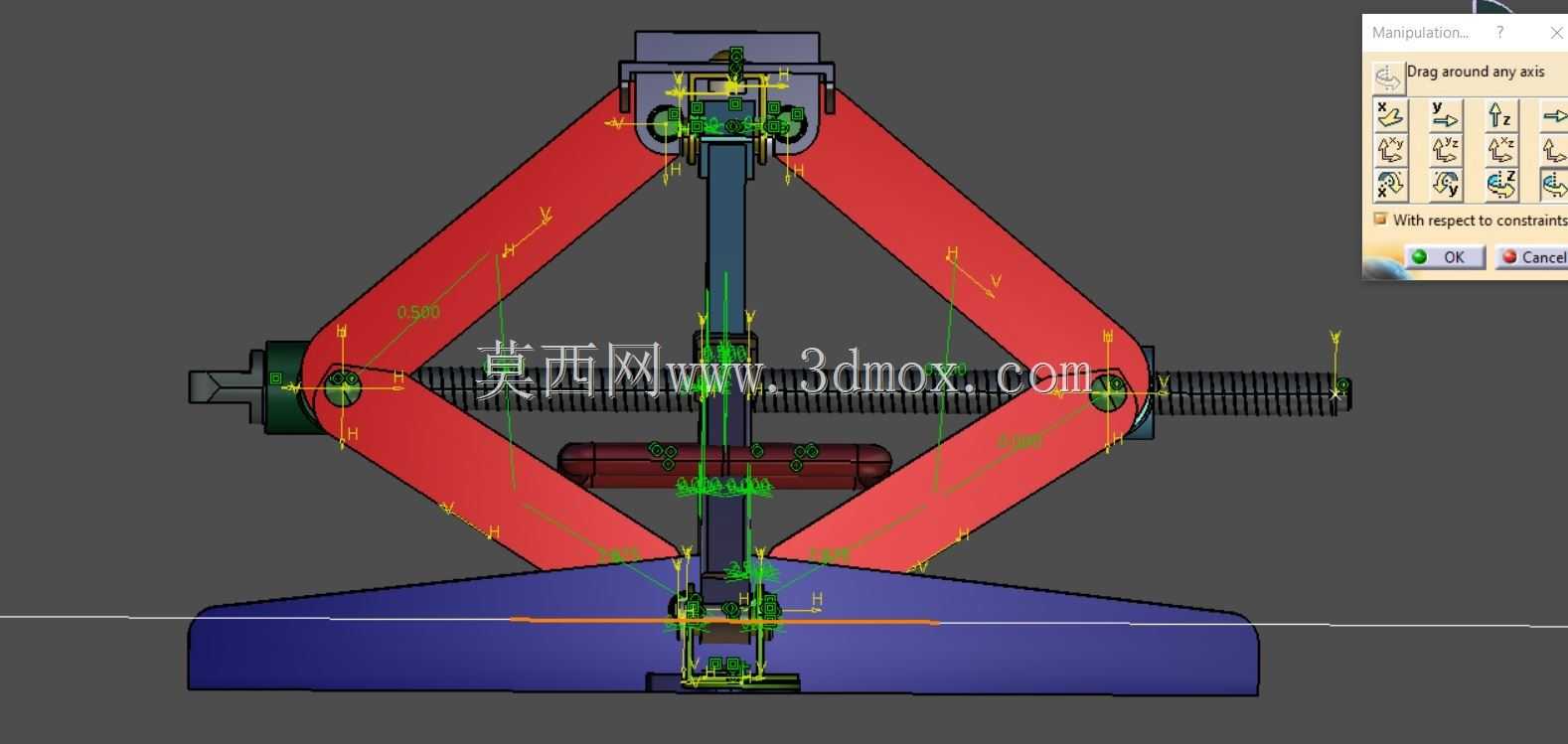

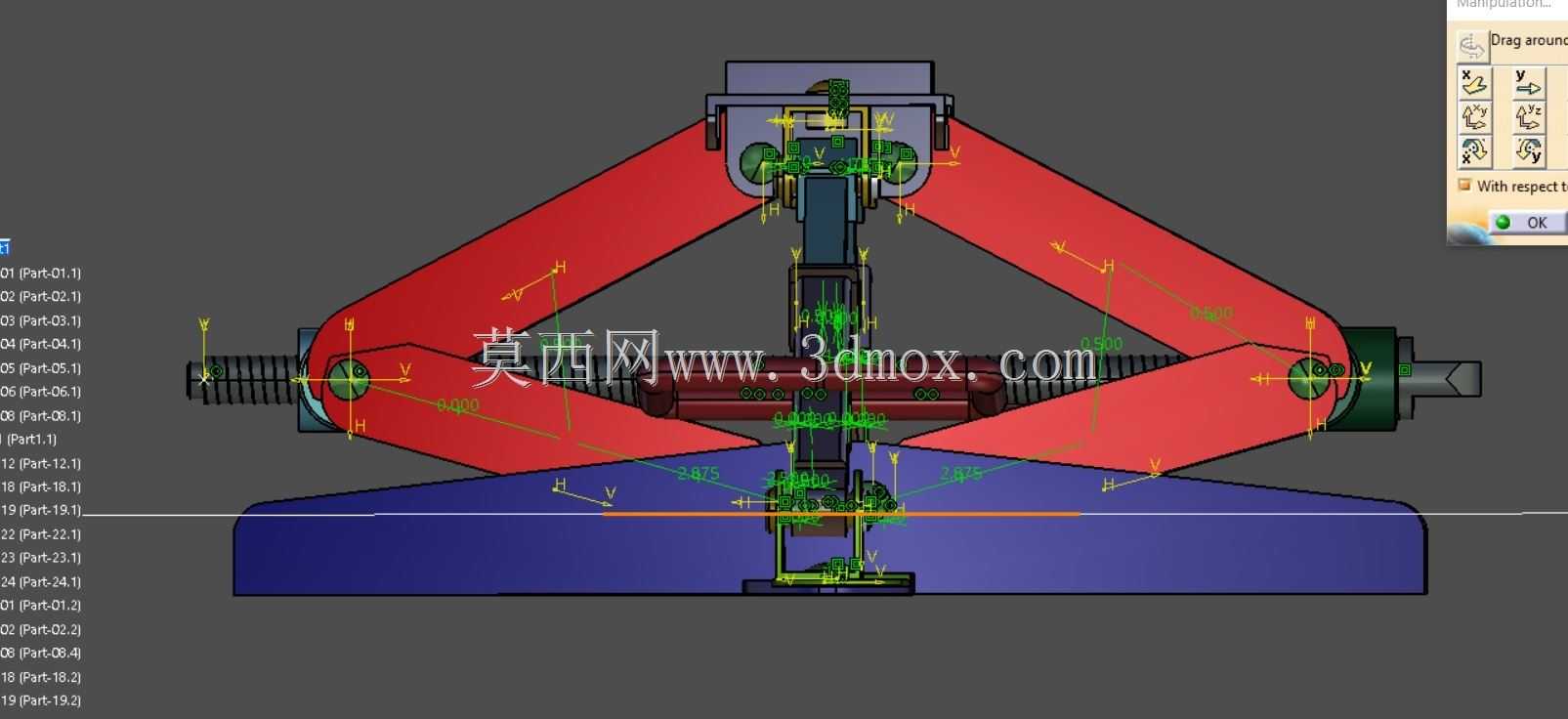

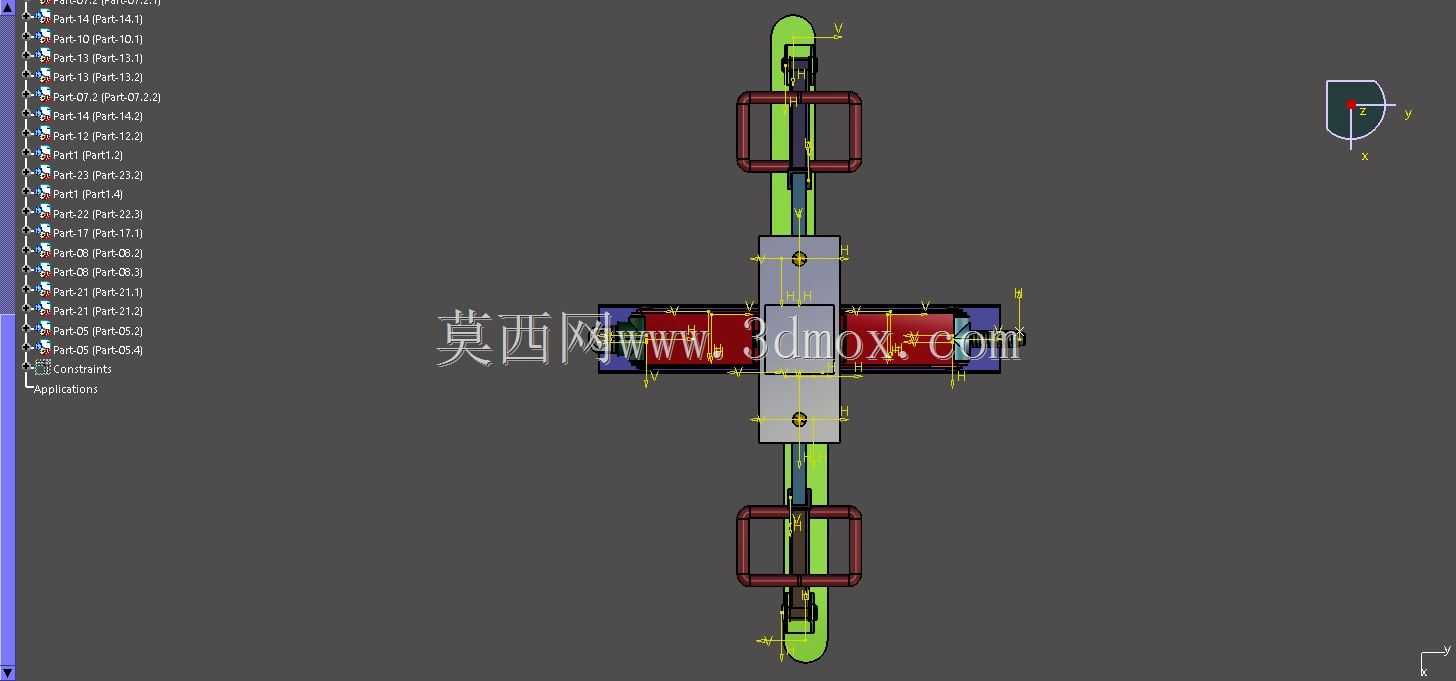

在汽车维保场景里，剪式千斤顶的核心传力部件就是这套螺纹顶升螺丝组件，日常更换轮胎、底盘临时检修作业中，它直接承担着将回转运动转化为直线顶升力的作用，是手动顶升设备里最容易被忽略但直接决定承重可靠性的核心零件。做这套结构设计的时候，首先要匹配剪臂的开合行程，螺纹段的有效工作长度必须覆盖千斤顶从最低收纳高度到最大顶升高度的全行程，不能出现螺纹脱扣的风险，同时螺杆两端的轴颈尺寸要和剪臂上的安装孔位精准配合，既要保证转动时无卡滞，又要控制径向窜量，避免顶升过程中出现偏载。螺纹选型上采用梯形传动螺纹，相比普通连接螺纹，牙型强度更高，传动效率更适配手动摇杆的输入扭矩，不会因为承重出现滑牙，牙侧的粗糙度控制也有讲究，太粗糙会导致摇动力矩过大，维保人员操作费力，太光滑又容易在长期承重后出现自锁失效的风险，必须在传动顺畅度和自锁性能之间找到平衡点。组件里配套的螺母是和剪臂固定连接的，螺母的安装端面设计有定位止口，和剪臂的贴合面要保证足够的平面度，避免螺杆转动时螺母出现偏斜，导致螺纹副偏磨，缩短使用寿命。螺杆的端部设计有和摇杆配合的连接头，尺寸要适配通用的随车摇杆尺寸，不需要额外定制工具就能操作，同时端部做了限位结构，防止摇杆操作时滑脱。从安装边界来看，整套组件收纳后完全藏在剪式千斤顶的两层剪臂之间，不会突出主体结构，不影响车载工具的收纳空间，顶升过程中螺杆始终处于剪臂的对称中心线上，保证两侧剪臂受力均匀，不会出现单侧受力过大导致的剪臂变形。实际使用中，这套组件不需要额外的润滑维护，螺纹副本身的配合间隙预留了足够的容污空间，哪怕在户外工地、泥泞路面的维保场景下，沾附少量泥沙也不会出现卡死的情况，螺杆表面做了氧化处理，具备基础的防锈能力，满足随车工具长期存放的使用需求。设计时还做了过载冗余校核，在额定承重1.5倍的载荷下，螺纹牙的剪切强度、螺杆的弯曲变形量都在安全阈值内，避免误操作超载时出现突然断裂的安全隐患。
