刚性多轴传动连接联轴器结构设计

项目分类:3D模型 发布时间:2021-10-07 ID:297197
  • 刚性多轴传动连接联轴器结构设计
  • 刚性多轴传动连接联轴器结构设计
  • 刚性多轴传动连接联轴器结构设计
  • 刚性多轴传动连接联轴器结构设计
  • 刚性多轴传动连接联轴器结构设计
  • 刚性多轴传动连接联轴器结构设计
  • 刚性多轴传动连接联轴器结构设计

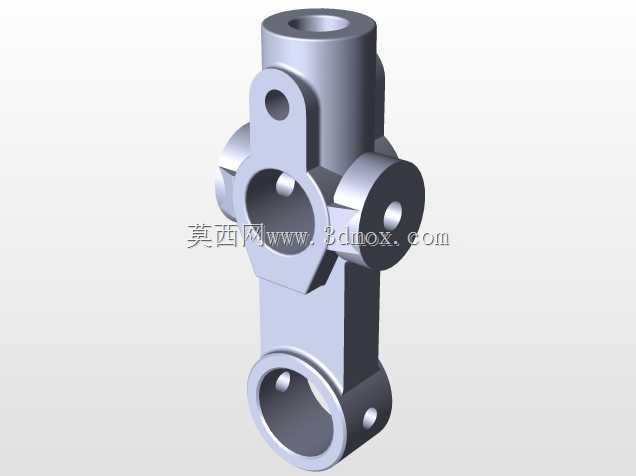

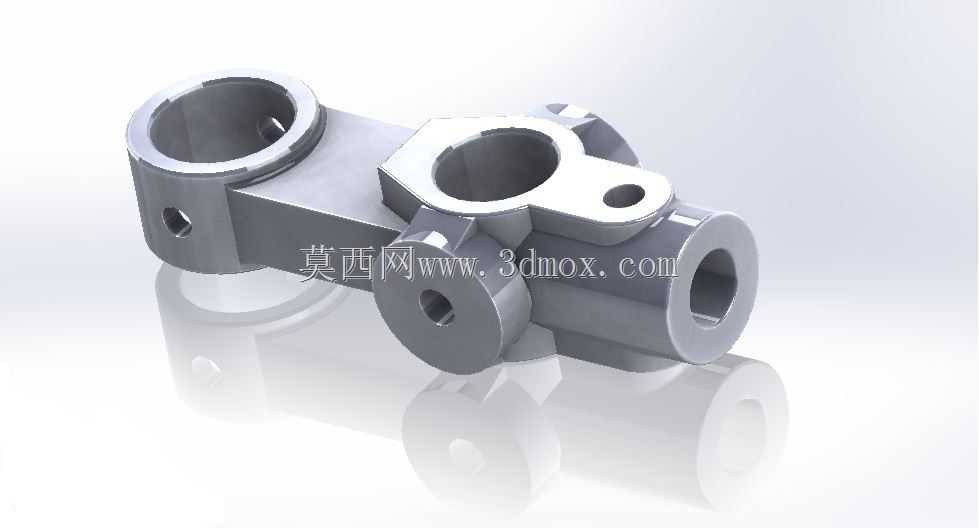

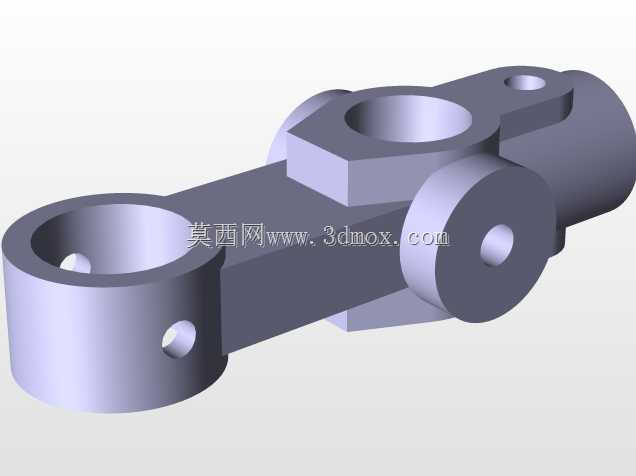

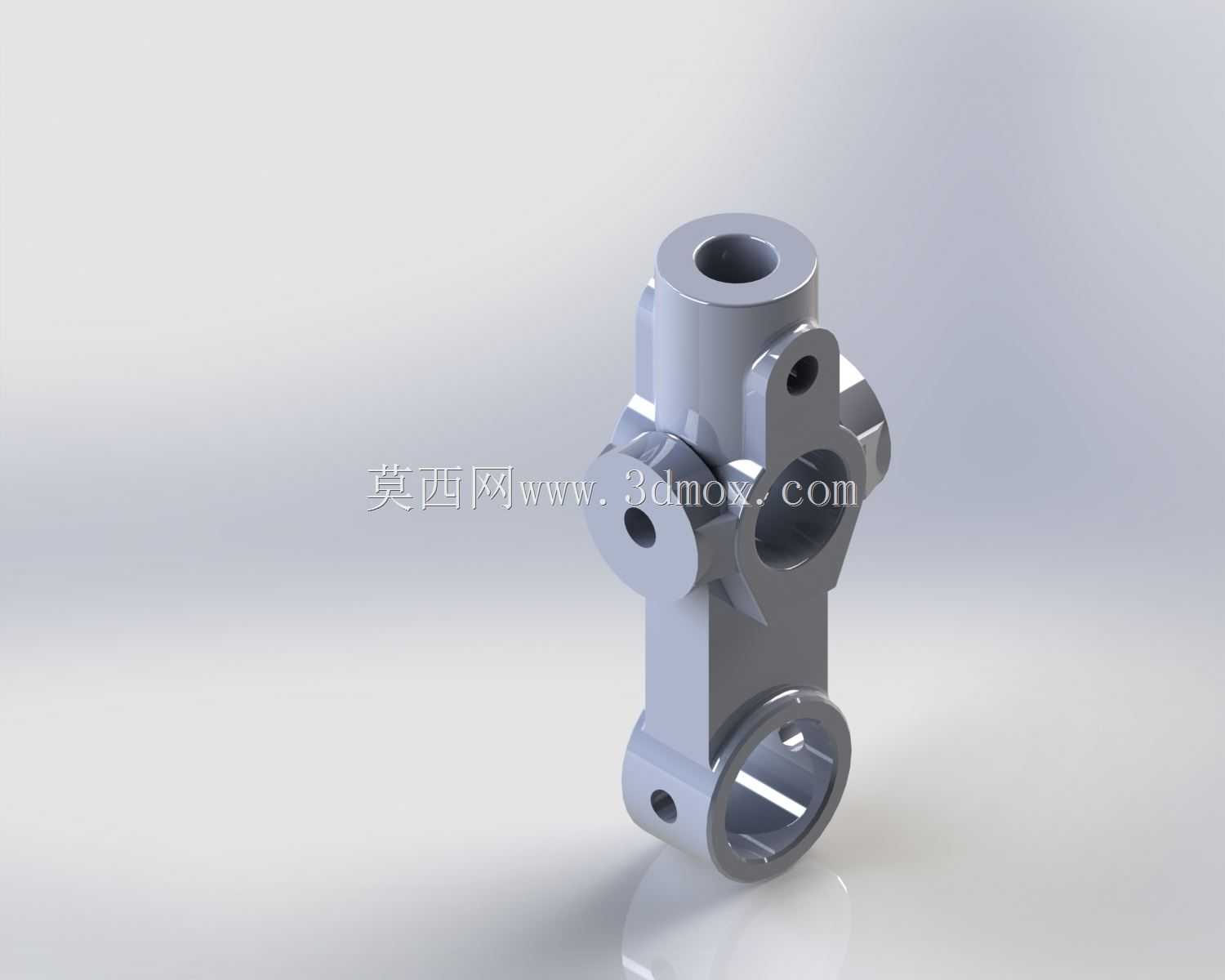

这类多轴刚性联轴器主要应用在多轴并行传动的工业设备场景中,常见于包装机械、轻工输送设备、小型专用机床的动力分配端,用来在多根平行或存在小角度偏置的传动轴之间传递扭矩,相比单轴联轴器,它可以在一个紧凑的安装空间内同时完成三路轴系的动力衔接,省去了多组单联轴器排布需要的额外安装空间,也减少了轴系支撑件的数量,让整体传动结构更加紧凑。从功能特性来看,该联轴器属于刚性连接范畴,没有设置弹性缓冲结构,因此对轴系的对中精度有一定要求,适合传动负载平稳、冲击载荷较小的工况,能够无间隙传递旋转扭矩,传动精度较高,不会出现弹性元件带来的传动滞后问题,在需要精准同步传动的多轴工位上适配性较好。设计过程中首先要匹配各连接轴的轴径尺寸,三个轴孔的公差按照过渡配合选取,保证装配后轴与孔之间不会出现相对窜动,每个轴孔侧面都设置了紧定螺钉安装位,装配时通过紧定螺钉顶紧轴面,防止联轴器工作过程中与轴发生相对滑动,同时也方便后期拆卸维护。外形上整体采用一体化铣削成型的结构,没有多余的拼接部件,主体连接臂的厚度根据额定传递扭矩做了等强度优化,在保证结构刚度的前提下尽可能去除多余材料,降低自身转动惯量,减少高速运转时的动不平衡量。安装边界方面,三个轴孔的中心距是核心安装参数,设计时严格匹配设备上三根传动轴的实际中心距,避免装配时出现强制别劲的问题,联轴器的外轮廓最大回转半径做了限位设计,保证安装后不会和周边的机架、护罩等部件发生运动干涉,各安装孔的端面都做了倒角处理,方便轴件顺利导入装配,紧定螺钉的安装位置预留了足够的扳手操作空间,不需要额外拆卸周边部件就能完成锁紧操作。实际使用中,这类联轴器可以有效简化多轴传动的结构布局,降低轴系装配的复杂度,在中小功率的多轴传动设备中能够稳定传递动力,长期运行下只要保证对中精度和定期检查紧定螺钉的锁紧状态,就可以维持较长的使用寿命,不会出现弹性联轴器易损件老化更换的问题。
