可调行程DIY直线致动执行机构设计

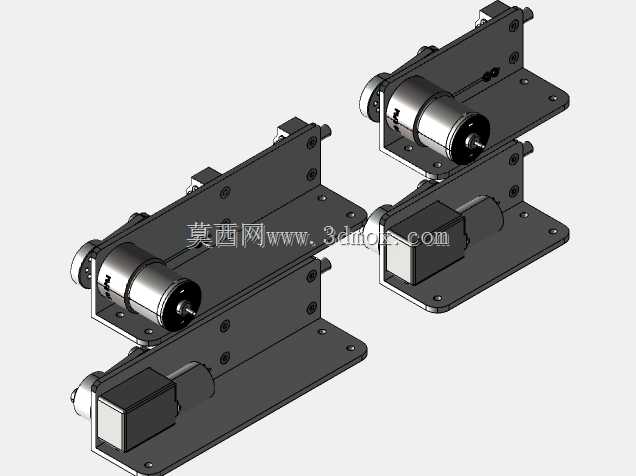

这款可调行程DIY致动器，主要面向小型自动化工位改造、教学实验装置搭建、个人DIY机械项目的直线往复动作需求，可替代部分小型气缸完成短行程推拉动作，在没有气源的桌面设备、教学演示台、小型工装夹具的动作驱动场景中适配性极强。设计之初就考虑到DIY场景的零件通用性，没有采用非标定制的专用配件，所有传动、支撑、驱动部件都选用市面容易采购的标准件，降低制作门槛的同时也方便后期维护更换零件。结构上采用铝制L型型材作为安装基座，基座尺寸为50x50x4mm，既保证了整体结构的刚性，又预留了充足的安装孔位，可直接固定在铝型材框架、木板或者亚克力台面上，安装边界灵活，不需要额外加工复杂的安装底座。传动部分搭配蜗轮减速结构，可选配两种12V直流驱动电机，一种是尺寸78x32x25mm的蜗轮电机，另一种是长度37mm、直径80mm规格的齿轮电机，使用者可根据自身需要的输出扭矩、动作速度灵活选配，配合PWM直流电机调速器，可实现输出速度的无级调节，适配不同负载下的动作速度需求。行程支持多档位调节，覆盖25mm、30mm、35mm、40mm、45mm、50mm共六档常用行程，通过调整微动开关的安装位置即可实现硬限位，避免机构超程运行造成零件损坏，同时搭配ON-OF-ON三档拨动开关，可实现伸出、停止、缩回三个动作状态的手动切换，操作逻辑简单直观。导向部分采用法兰轴承与直线轴承组合的支撑方案，法兰轴承选用5x9x3mm规格，搭配FMC8系列直线轴承（或同规格替代型号），以及PM8C系列枕块（或同规格替代件），保证推杆运行过程中的同轴度，避免侧向力造成的卡滞、磨损问题，整套机构的零件互换性强，使用者可根据手头现有零件灵活替换同规格配件，不需要严格拘泥于指定型号，非常适合机械爱好者做结构验证、学生做课程设计样机、小型设备做低成本直线驱动单元使用，整体结构紧凑，不需要复杂的加工设备即可完成组装调试。
