机加工用棱镜式精密滑动夹持工装

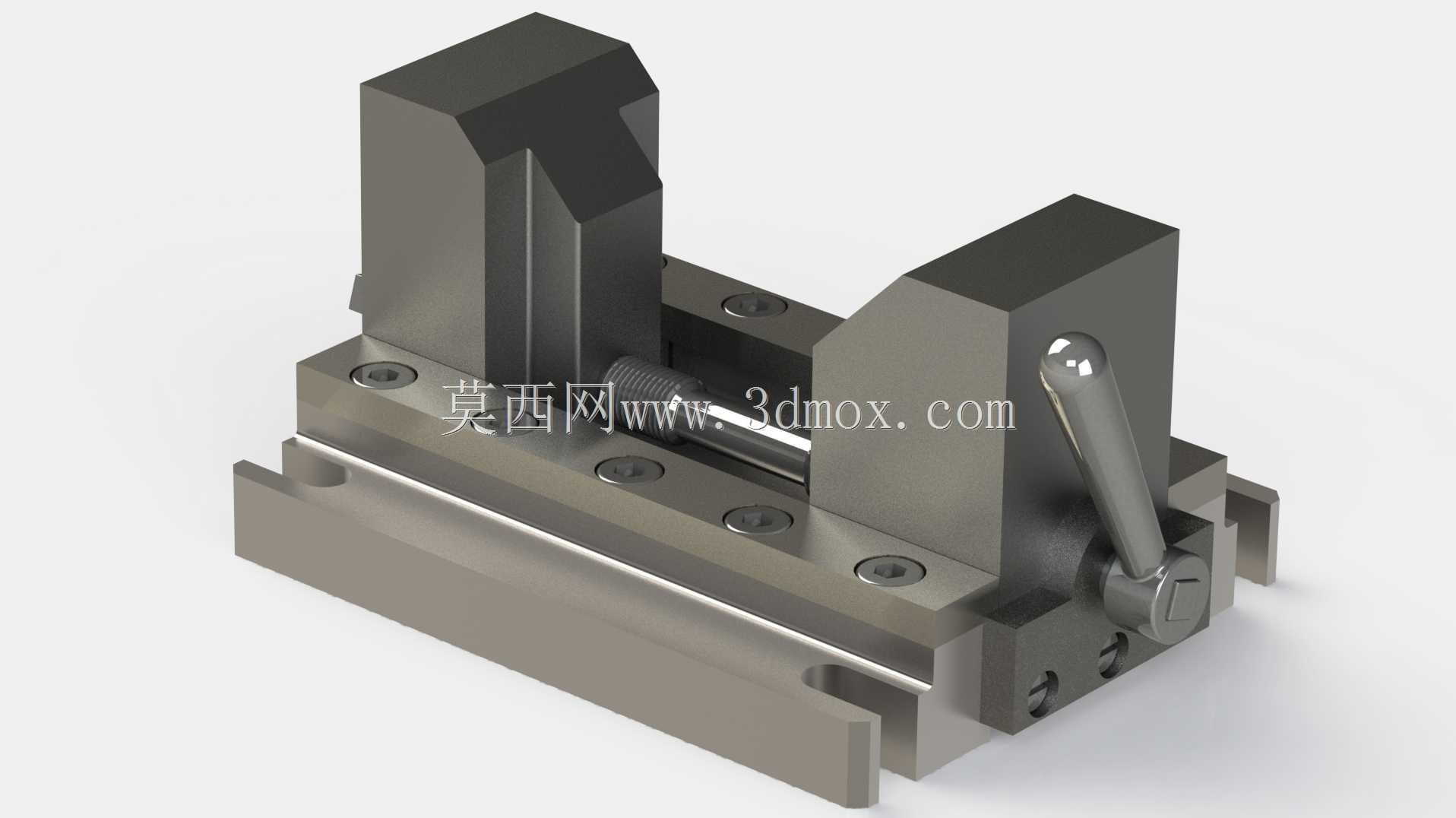

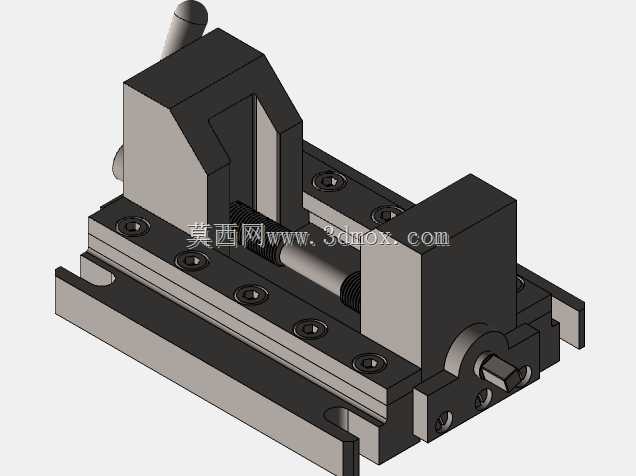

这款棱镜滑动夹持结构，是面向小尺寸精密零件机加工、检测工序开发的手动夹持工装，在小型零件铣削、外形尺寸检测、工件工序间转序定位场景中适配性极强，尤其适合条形、块类小零件的快速装夹定位。从结构设计逻辑来看，整个滑动副采用棱镜式导向结构，区别于普通平口钳的矩形导轨配合，棱镜型的滑动接触面能自动补偿小部分配合间隙，长期使用磨损后仍能保持较高的导向精度，不会出现平口钳常见的钳口上翘、夹持偏斜问题。底座部分设置了标准的安装槽位，可直接适配机床工作台的T型槽安装，也能通过压板固定在检测平台、工装垫板上，安装边界的孔位间距参考通用小型工装的安装规范，不需要额外加工过渡连接板就能直接部署。锁紧操作采用偏心手柄结构，扳动手柄即可推动活动钳身沿棱镜导轨进给，不需要反复旋拧螺杆，单次装夹动作能在1秒内完成锁紧，相比传统螺杆式虎钳，装夹效率提升明显，适合小批量多品种零件的快速换产加工。固定钳身与活动钳身的夹持面做了直角让位设计，可直接夹持带直角台阶的零件，不需要额外更换钳口垫块，夹持面的平面度、两钳口的平行度按照精密工装的公差要求设计，夹持工件后不会出现定位面倾斜的问题。滑动副的配合面预留了润滑脂存储槽，日常维护时只需要定期在导轨面涂抹少量润滑脂，就能保证滑动顺畅无卡滞，不会因为加工产生的细小切屑进入配合面出现卡死问题，底座的排屑缺口设计能让加工产生的切屑自然滑落，不会堆积在滑动导轨附近影响滑动精度。在实际产线应用中，这类结构除了用于机加工装夹，还能作为自动化设备的手动上料定位工位，配合检测传感器完成零件的上料定位，也可单独作为小型工装的滑动调节模块，通过调整活动钳身的位置来适配不同长度的工件定位需求，整体结构没有复杂的异形零件，所有零部件都可通过常规铣削、磨削加工完成，加工成本低，后期维护更换易损件也十分方便。
