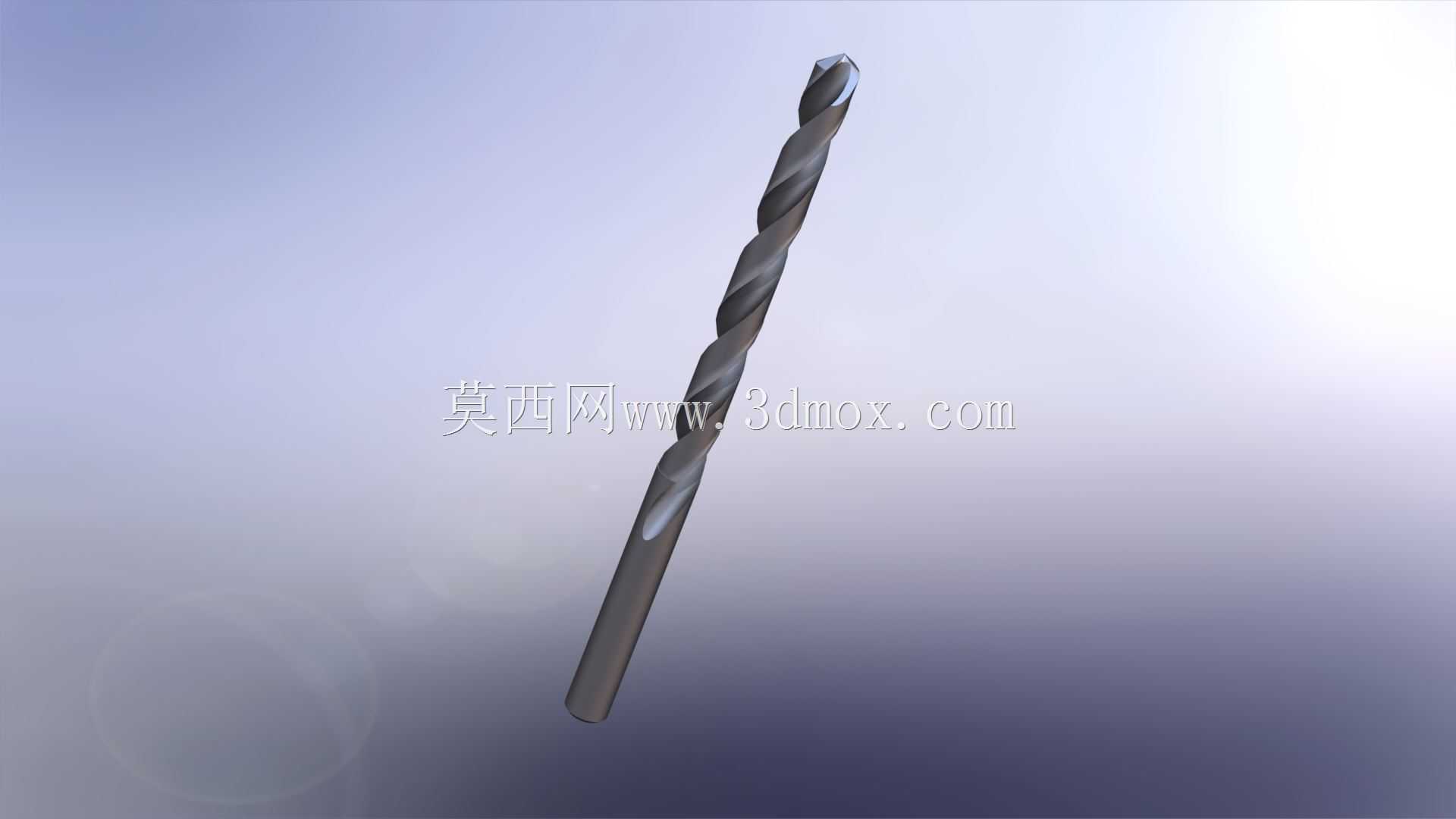

高还原度麻花钻结构三维数模

在机械加工场景中，钻削是占比极高的孔加工工序，麻花钻作为最通用的孔加工刀具，其结构精度直接决定钻孔的尺寸公差、内壁粗糙度与排屑顺畅度，很多刀具修磨设备、钻削工装的设计过程中，都需要精准还原钻头的实际几何结构，才能完成修磨轨迹、夹持定位结构的匹配验证。这款钻头数模完整还原了标准麻花钻的全部结构特征，从钻尖的横刃斜角、主切削刃刃倾角、后角分布，到螺旋槽的导程、槽型截面曲率、刃带宽度与棱边倒角，都按照实际量产高速钢麻花钻的参数做了还原，没有做简化处理，能够直接用于钻削过程的运动仿真、刃磨设备的轨迹规划验证。很多工程师在做钻头磨刀器设计时，往往会因为找不到足够精准的钻头模型，导致修磨机构的进给轨迹、定位靠模的贴合面出现偏差，最终做出的设备修磨出的钻头切削角度不对，要么钻尖偏心导致钻孔扩径，要么后角过大崩刃、后角过小摩擦发热严重。这款数模的螺旋槽部分做了连续的曲面拟合，没有出现多段面拼接的棱角，能够直接导入到装配环境中，和钻夹头、导向套、修磨砂轮做干涉检查，验证不同进给角度下砂轮和钻头螺旋槽的接触位置是否符合刃磨要求。从安装边界来看，数模还原了标准直柄麻花钻的夹持段尺寸，柄部直径公差、夹持段长度、钻芯厚度从尖部到柄部的锥度增量都和实物一致，在做钻削工装设计时，可以直接用这个数模做夹持力仿真、排屑空间校核，不需要再额外测量实物钻头的尺寸。钻尖部分的横刃修磨形态、主切削刃的前角变化也做了精准还原，能够用于钻削过程的切削力仿真，分析不同进给量、转速下的切屑成型状态，优化钻孔工艺参数，也能用于刀具教学场景下的结构演示，让初学者直观理解麻花钻各几何角度的实际形态，避免二维图纸上角度标注带来的理解偏差。
