简易杠杆式手动夹钳结构设计

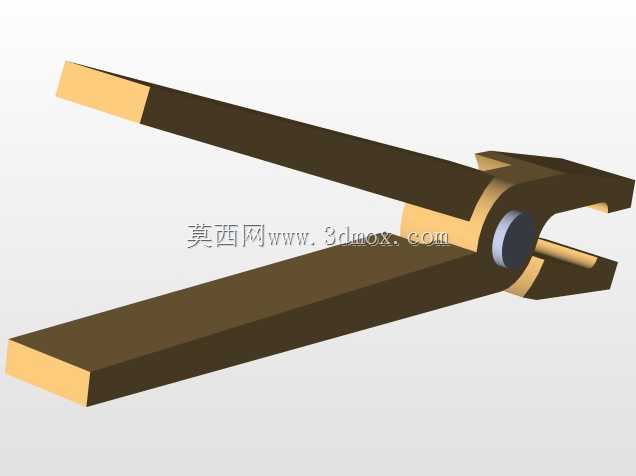

在小件装配、五金修配、线材临时固定这类轻载夹持作业场景里，这类杠杆式手动夹钳的使用频率远高于复杂的气动或液压夹具，不需要外接动力源，单手握持即可完成操作，适配工位零散、夹持点位频繁切换的作业需求。从结构逻辑上看，这款夹钳采用单销轴铰接的双杠杆臂设计，两个钳臂以中部销轴为旋转支点，长臂段作为握持施力端，短臂端作为夹持工作面，依靠杠杆放大原理，将人手施加的握力转化为钳口处的夹持力，不需要额外的力放大机构，整体结构没有冗余零件，故障点极少，适合在车间多粉尘、少量切削液飞溅的环境下长期使用，日常维护仅需定期在铰接销轴处滴注润滑油即可，不需要复杂的拆解保养。

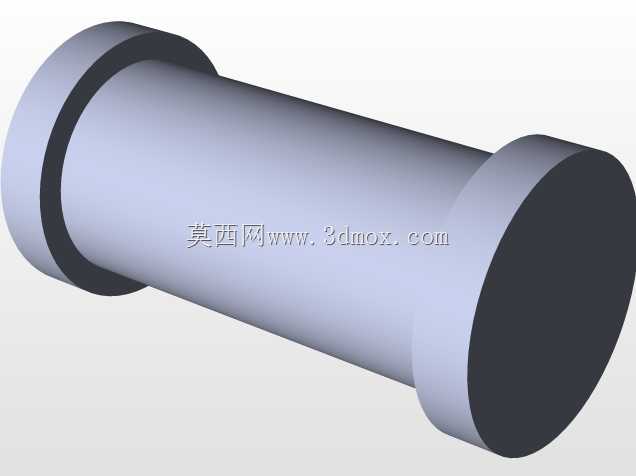

设计过程中首先确定了钳口的开合行程边界，结合日常夹持的工件尺寸范围，将最大开口量控制在适配常规棒料、薄板材、小尺寸五金件的区间，避免开口过大导致钳臂过长增加整体重量，也防止开口过小无法覆盖常规作业的夹持需求。钳臂的截面采用矩形结构设计，在保证抗弯强度的前提下尽可能缩减截面厚度，控制整体重量，长时间握持操作不易产生手部疲劳，钳臂的握持段做了平直化处理，没有额外的防滑包覆结构，适合戴劳保手套操作，避免软质包覆被尖锐工件划破后残留碎屑影响工位整洁。铰接位置的销轴采用过盈配合与其中一侧钳臂固定，另一侧钳臂开设间隙配合的铰接孔，销轴端部做限位结构防止使用过程中销轴脱出，铰接处的配合间隙控制在合理范围，既保证钳臂转动灵活无卡滞，也不会因间隙过大导致钳口错位，影响夹持精度。

钳口的工作面做了平直化处理，没有设计齿形结构，避免夹持软质工件时在工件表面留下压痕，适合夹持表面质量要求较高的铜件、铝件、塑料件等易划伤工件，如果需要夹持大硬度的光滑工件，也可以在钳口处临时粘贴防滑胶皮来提升摩擦力，不需要对夹钳本体做二次加工。整体外形的轮廓做了倒角处理，所有锐边都倒钝处理，避免操作过程中划伤操作人员手部，符合手动工具的安全设计要求。从安装适配性来看，这款夹钳属于手持式工具，不需要固定安装在工作台面，可随操作人员移动到不同作业点位，也可以配合简易的固定座将其作为台钳的临时替代方案，夹持小尺寸工件完成钻孔、打磨、装配等作业。

在实际使用场景中，这类夹钳可以覆盖电子装配工位的线材临时固定、五金修配时的小零件夹持、模具维修时的小零件拆装夹持、包装工位的打包带临时拉紧等多种作业需求，相比大型台钳，它的操作灵活性更高，不需要占用固定的工作台安装空间，相比尖嘴钳等通用钳类工具，它的钳口接触面更大，夹持工件时的压强更小，不易夹伤工件表面，夹持稳定性更好。设计时充分考虑了手动工具的受力特性，钳臂的受力方向与截面抗弯方向完全重合，在最大握力输入的情况下，钳臂的变形量控制在弹性变形范围内，不会出现永久变形导致钳口错位，铰接销轴的抗剪强度满足最大夹持力下的载荷要求，长期使用不会出现销轴弯曲变形的问题。整体结构没有采用复杂的曲面造型，所有结构特征都可以通过常规的铣削、钻削工艺完成加工，加工成本低，适合批量生产，零件的互换性好，销轴、钳臂等零件出现损坏时可以快速更换，不需要整体报废，降低了工具的使用成本。
