手动台式小型机械压力机结构设计

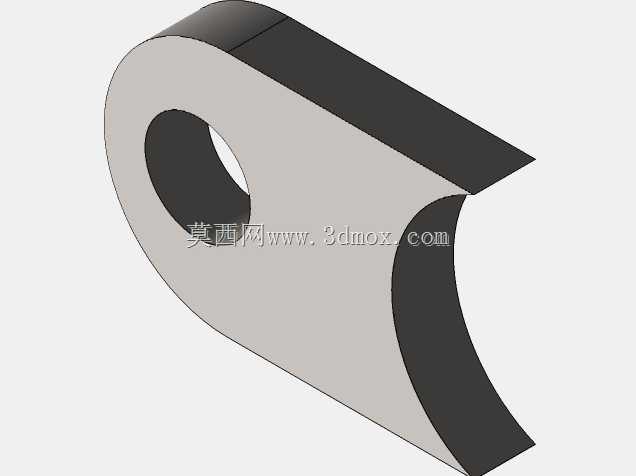

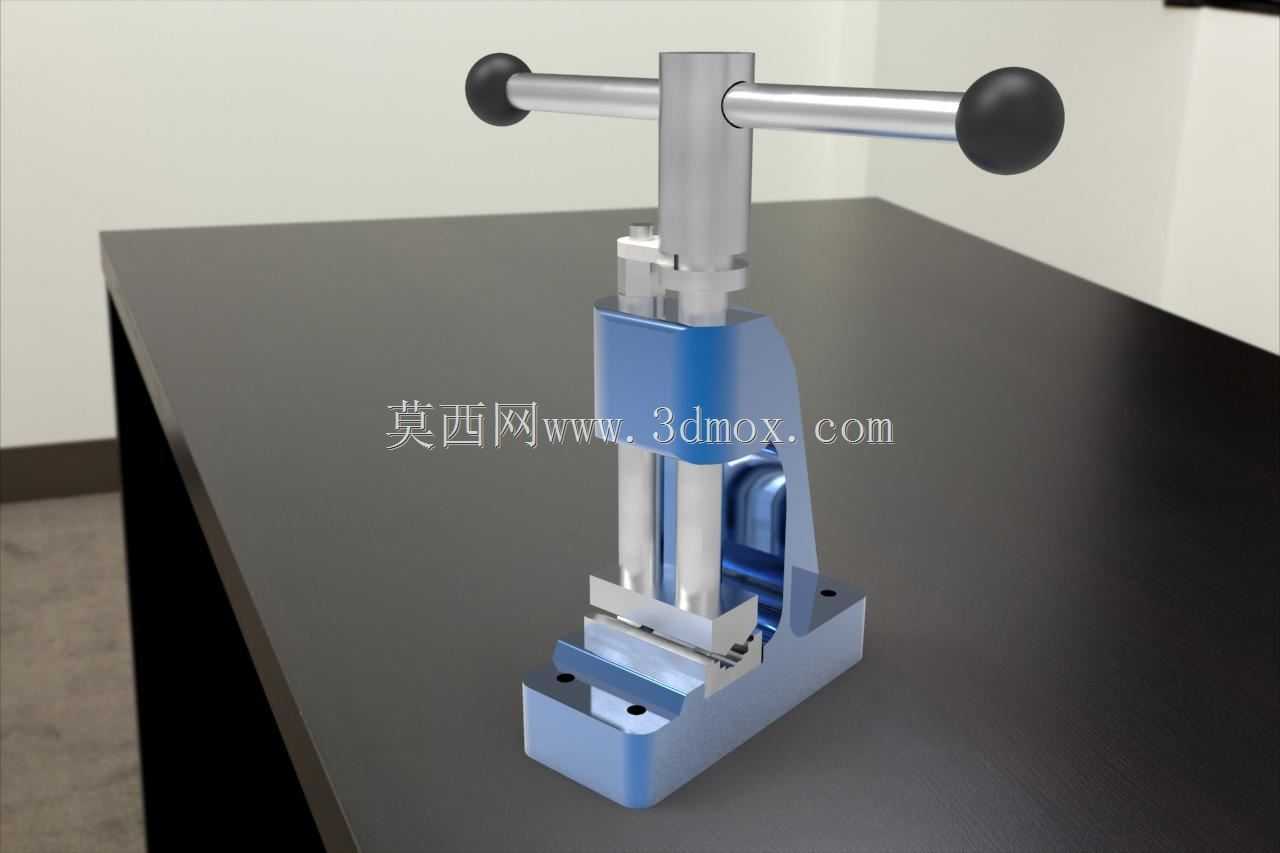

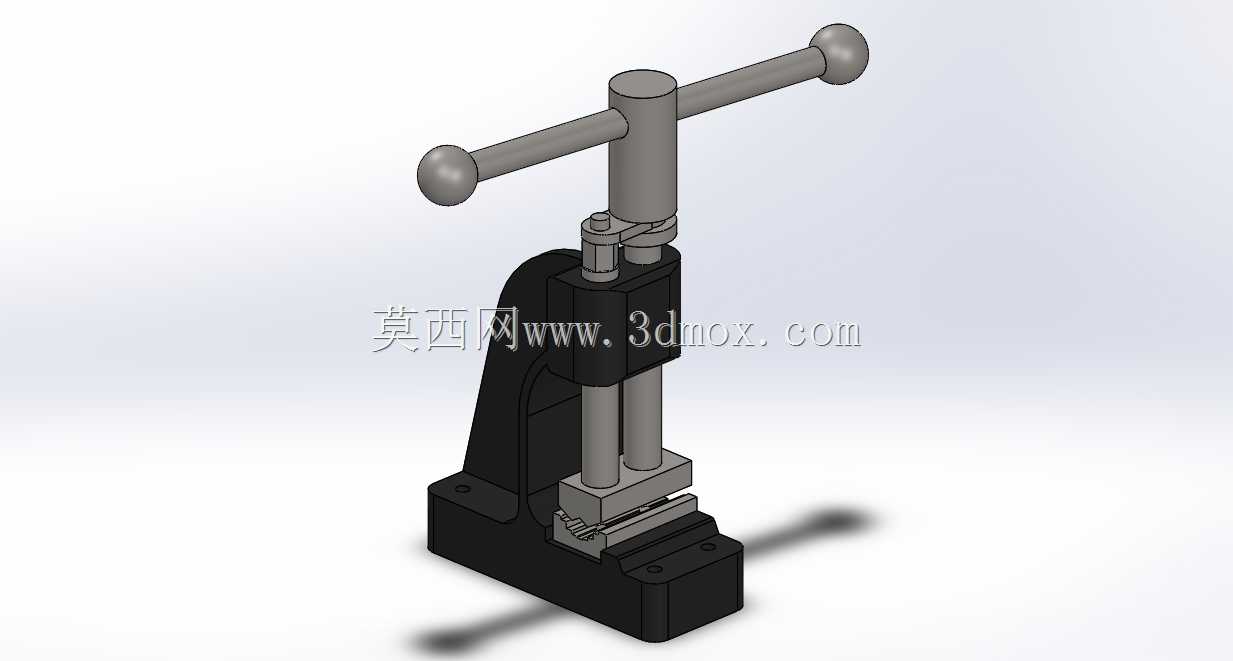

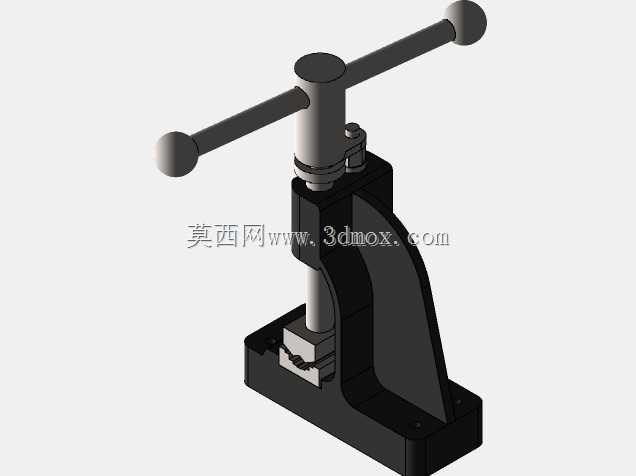

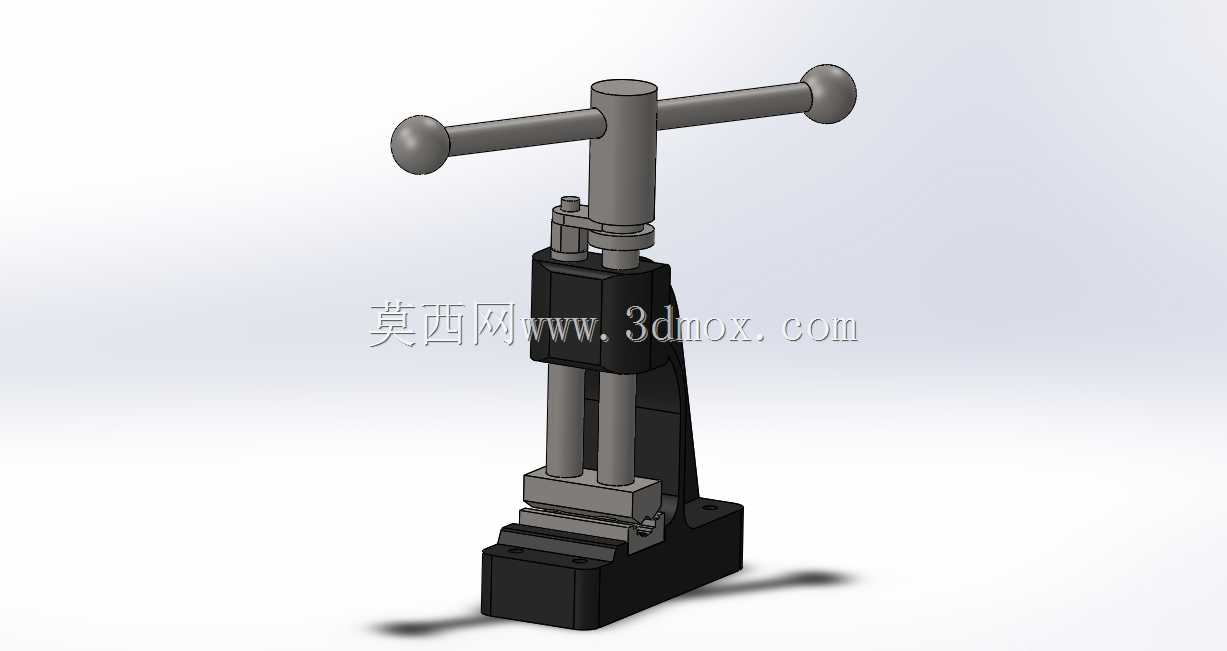

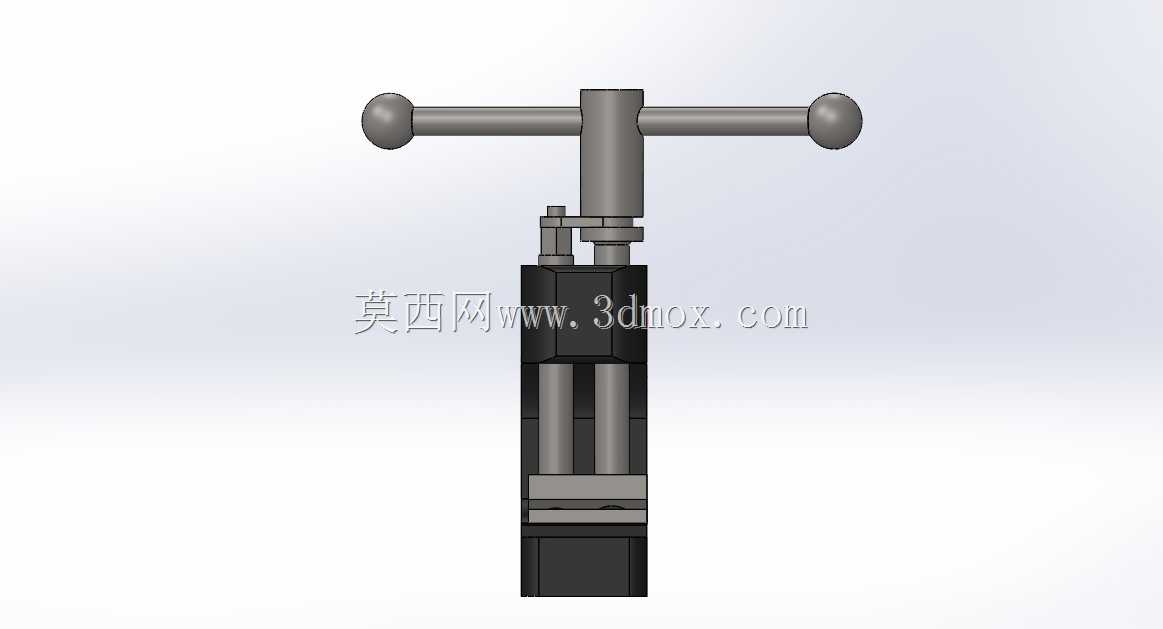

这款手动台式压力机主要面向小批量零部件压装、试样制备、小型零件铆接等轻载施压场景，常见于五金维修工位、教学实训车间、小型机加工班组的零散作业环节，无需外接动力源即可完成施压动作，适配无气源、无液压站配套的零散作业场景。从结构设计逻辑来看，整机采用C型开式机身布局，这种布局的核心优势是操作空间开阔，工件取放不受两侧结构遮挡，针对小型零件的压装作业，操作人员可以从三个方向调整工件位置，适配不同外形的待压工件。机身下部设置带安装孔的底座，安装时可通过螺栓将整机固定在钳工台或专用工作台上，避免施压过程中机身移位，底座的安装孔位间距适配常规钳工台的T型槽间距，无需额外加工转接板即可完成固定。施压执行部分采用梯形螺纹传动副，配合顶部的T型操作手柄，操作人员转动手柄即可带动压杆垂直下行，梯形螺纹具备自锁特性，施压过程中不会因负载反作用力出现手柄反转的情况，作业安全性更有保障，同时螺纹传动的进给量可控，操作人员可以根据压装需求精准控制压头下行行程，避免过压损坏工件。压头与压杆采用快拆式连接结构，可根据不同作业需求更换平压头、V型压头、铆接冲头等不同工装头，拓展设备的适用范围。机身中部设置导向立柱，压杆下行过程中沿立柱配合的导向套滑动，避免压杆出现径向偏移，保证施压过程中压头的垂直度，压装同轴度误差可控制在小尺寸零件装配的允许范围内。整机的外形尺寸控制在台式作业设备的合理范围内，总高度适配常规站立操作的工位高度，操作人员无需弯腰或抬手即可完成手柄转动操作，长时间作业的疲劳度更低。从受力角度设计时，C型机身的喉口深度经过核算，既保证足够的工件放置空间，又控制喉口处的应力集中，在额定施压负载下机身变形量满足轻载压装的精度要求，不会因机身开口变形导致压头倾斜。设备的所有运动副均预留润滑注油孔，日常维护时只需定期向螺纹副、导向套加注润滑脂即可保证操作顺畅，无需复杂的维护流程，适合非专业设备维护人员的班组使用。在实际应用中，这类小型手动压力机可完成轴承内圈压装、小轴销铆接、薄板材冲孔、试样压片等多种作业，相比大型气动、液压压力机，它不占用固定生产工位，移动灵活，操作门槛低，针对零散小批量作业的效率反而更高，也不会出现动力设备待机空耗的问题。
