车铣复合加工用主轴连接功能部件

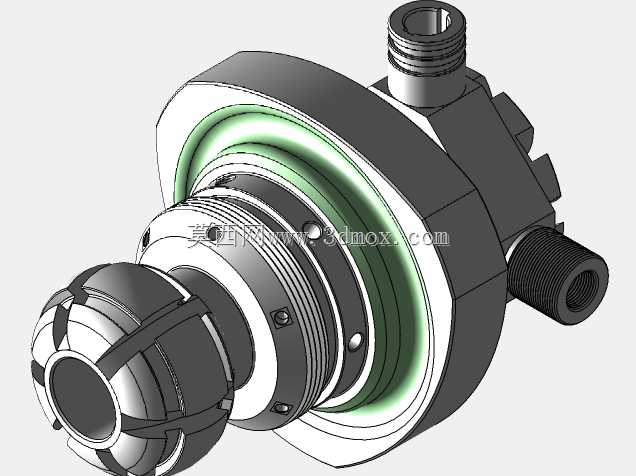

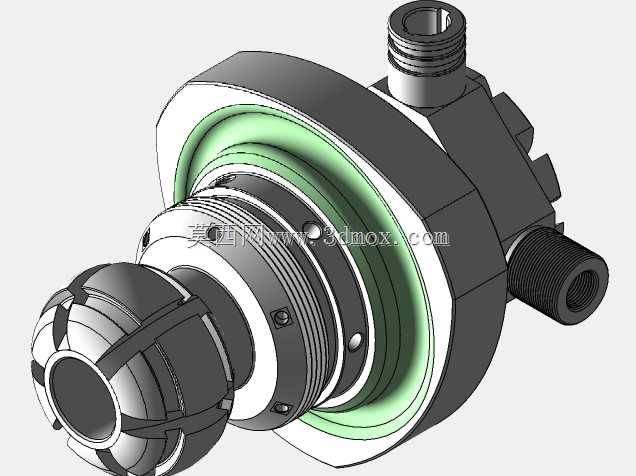

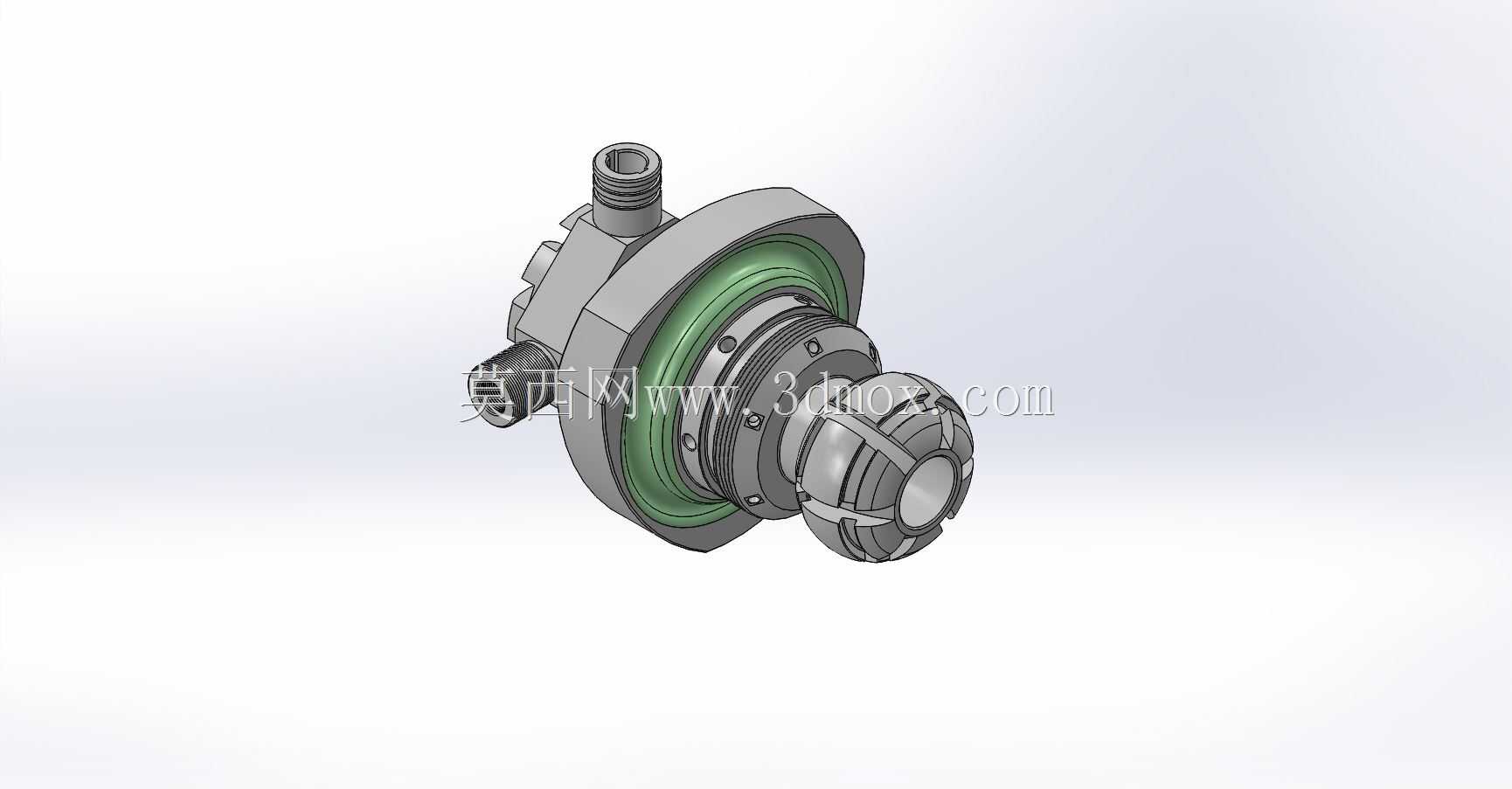

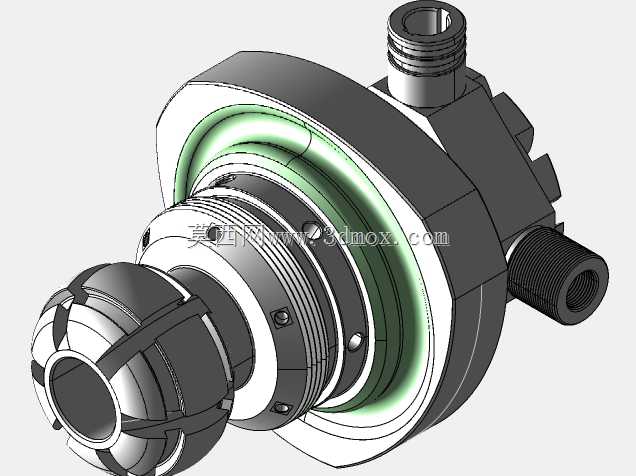

该功能部件主要适配车铣复合加工场景，可直接安装于中小型车铣设备的主轴输出端，承担工件装夹、动力传递与多工序加工的回转支撑作用，在小型精密零件批量加工、复杂型面车铣一体加工场景中，能够减少工件二次装夹带来的定位误差，提升同轴度相关加工精度。从结构设计来看，部件采用盘式法兰作为安装基准面，法兰端预留的环形均布安装孔可直接与设备主轴端面的定位螺孔匹配，安装时依靠法兰端面与主轴端面的贴合保证径向跳动公差控制在精加工允许范围内，外侧的环形密封槽可嵌入耐油橡胶密封圈，阻挡加工过程中的切削液、金属碎屑进入主轴内部，避免轴承等精密配合面出现磨粒磨损。部件中部的回转主体集成了流体通路结构，顶部的外螺纹接头可接入设备的冷却气路或切削液通路，在加工过程中可直接向刀具切削区域输送冷却介质，无需额外架设外置冷却管路，减少加工区域的管线干涉。前端的夹装结构采用多瓣式弹性夹头设计，配合内部的拉紧机构可实现不同直径棒料工件的快速装夹，夹头与回转主体的配合面采用锥面定位，装夹后可保证工件与主轴回转中心的同轴度，满足车削外圆、铣削平面、钻削径向孔等多工序的加工定位要求。设计过程中针对高速回转场景做了动平衡优化，回转体的非配合面做了等重切削处理，避免高速运转时出现离心振动，影响加工表面质量；各配合面的公差选用基孔制过渡配合，既保证装配时的定位精度，也便于后期维护时的拆解更换易损件。安装边界方面，法兰端的最大外径适配常规中小型车铣设备的主轴安装尺寸，整体轴向长度控制在不超出设备刀塔的运动干涉范围，装夹工件后前端的伸出长度可满足常规长度轴类、盘类零件的加工行程需求，无需额外调整设备的主轴伸出量即可直接投入使用。部件外侧的防护结构采用阶梯式设计，可在回转过程中带动碎屑向远离主轴的方向甩出，避免碎屑堆积在安装结合面处，日常维护时仅需清理前端夹头区域的残留切屑即可，降低运维的工作量。
