手动起重行走小车结构设计

项目分类:3D模型 发布时间:2021-10-07 ID:297309
  • 手动起重行走小车结构设计
  • 手动起重行走小车结构设计
  • 手动起重行走小车结构设计
  • 手动起重行走小车结构设计
  • 手动起重行走小车结构设计
  • 手动起重行走小车结构设计
  • 手动起重行走小车结构设计

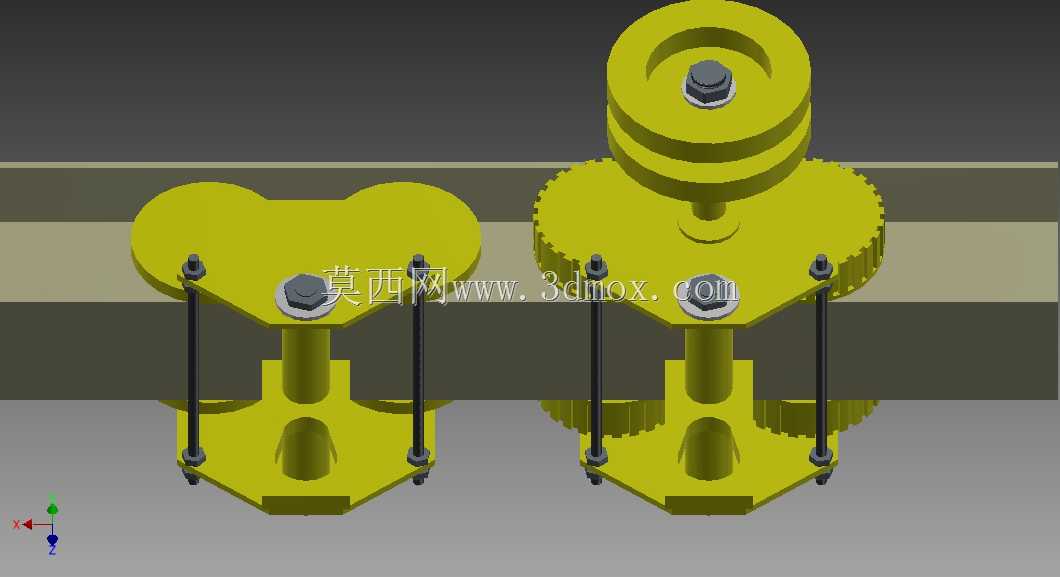

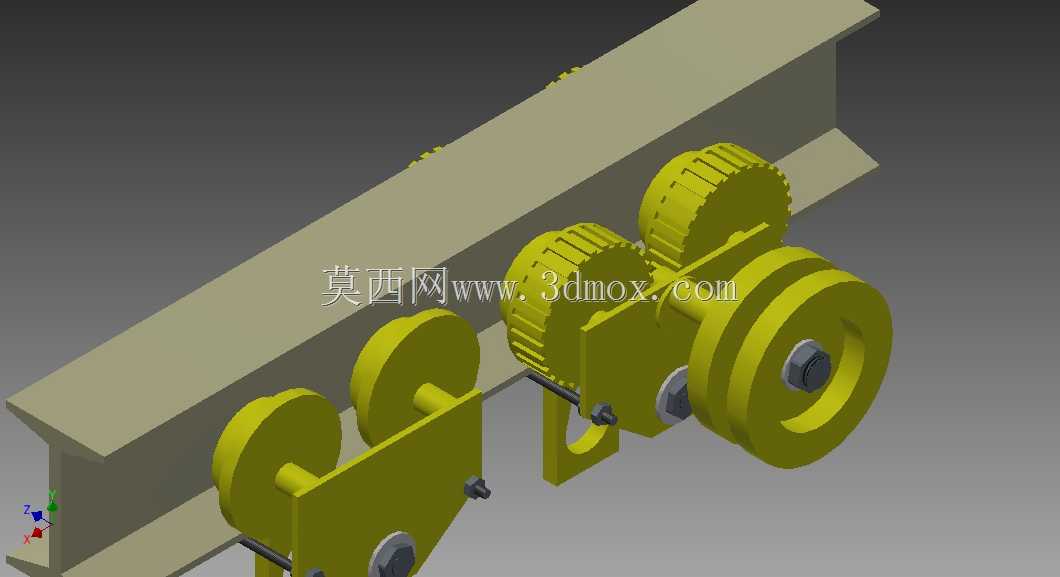

这款手动起重行走小车主要适配工字钢轨道场景,常见于车间轻型物料吊运、设备检修临时吊装、仓储区域小吨位重物移位等作业工况,无需外接动力源,依靠人力驱动即可沿轨道平稳移动,适配1吨及以下额定起重量的手动葫芦配套使用,在无供电、作业空间狭窄的场景下具备极强的适配性。从结构设计逻辑来看,整套行走机构采用对称式布局,左右两侧墙板作为核心承载基体,所有轮组、传动部件均安装在墙板之间,通过螺栓紧固件实现两侧墙板的刚性连接,保证整体结构在承载状态下不会出现侧向形变。轮组部分分为行走轮与导向轮两类,行走轮采用带轮缘的铸钢材质,轮缘内侧与工字钢翼缘侧面预留2-3mm的配合间隙,既可以避免行走过程中出现卡滞,也能防止小车从轨道侧方脱出;导向轮贴合工字钢翼缘下表面布置,承担垂直方向的载荷传递,将吊重产生的垂直力均匀分散到轨道接触面上,避免局部应力集中造成轨道或轮组磨损。驱动部分采用齿轮啮合传动结构,手动牵引链条带动主动齿轮转动,通过中间过渡齿轮将动力传递到两侧行走轮的同轴齿轮上,保证两侧行走轮同步转动,避免行走过程中出现偏斜、啃轨的问题;齿轮模数根据额定起重量下的牵引阻力计算选定,齿面做调质处理,保证手动驱动时操作力控制在合理范围内,单人即可轻松操作小车沿轨道移动。安装边界方面,整套小车的墙板间距根据适配的工字钢型号做对应调整,可覆盖10号到25号常规热轧工字钢的安装尺寸,安装时无需额外加工轨道,只需将两侧墙板分开卡入工字钢翼缘后,穿入连接螺栓调整间隙即可完成装配,后期维护时也可直接松开螺栓将小车从轨道上拆下,无需拆卸整条轨道上的其他设备。结构细节上,所有轮轴均采用阶梯轴设计,轴肩位置做圆角过渡降低应力集中,轴端采用开槽螺母配合开口销防松,避免长期运行过程中紧固件松动脱落;墙板上的轴孔采用镗孔加工,保证各轴的平行度公差控制在0.1mm以内,确保齿轮啮合间隙均匀,不会出现传动卡滞或异常磨损的问题。针对现场作业的实际需求,小车的牵引链条下垂长度可根据作业高度调整,操作人员站在地面即可完成小车的移动控制,配合手动葫芦的起升动作,可完成小范围内的重物精准对位,在机加工车间工件转序、仓库备件吊运、设备安装位置调整等场景下,相比电动行走设备具备更低的使用成本与更高的部署灵活性,且不存在电气故障风险,日常维护仅需定期在齿轮啮合面、轮轴转动位置加注润滑脂即可,维护难度极低。
