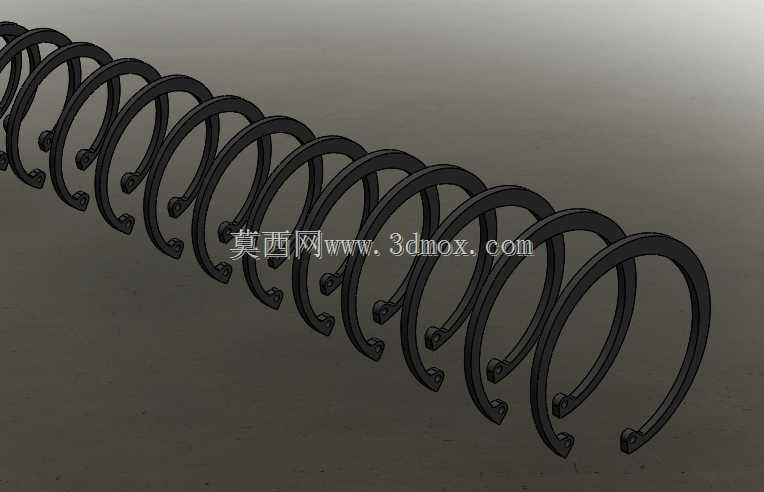

重型系列孔用弹性内卡圈规格组

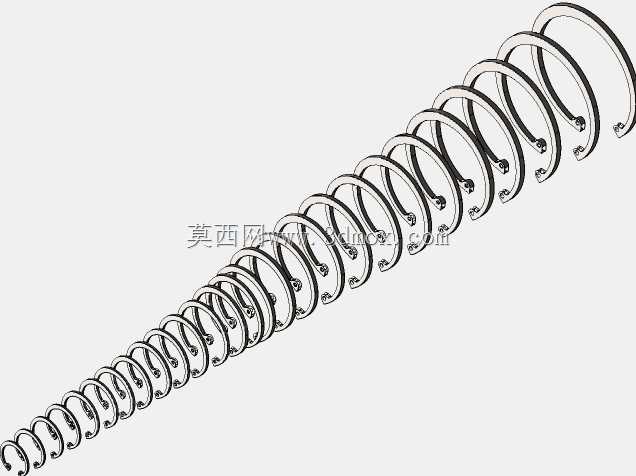

在液压阀块集成、重型减速机箱体装配、工程机械液压油缸内腔限位这类工况里，孔用内卡圈是出镜率极高的轴向限位零件，本次呈现的是适配26mm到100mm公称孔径区间的重型系列内卡圈组，完全对应IS 3075重型挡圈的载荷设计要求。做这类零件的三维建模时，首先要明确不同孔径对应的卡圈截面尺寸差异，不能用统一截面缩放来处理，重型系列相比普通轻型卡圈，截面厚度、开口端的钳孔直径都有明显提升，目的是承受更大的轴向冲击载荷，避免在重载工况下出现卡圈脱出卡槽、限位失效的问题。实际装配场景中，这类卡圈需要嵌入对应孔径的环形卡槽内，安装时要使用专用的卡簧钳插入两个端部的工艺小孔，撑开卡圈至略大于安装孔径后放入卡槽，松开后卡圈依靠自身弹性回弹卡入槽内，实现对孔内轴承外圈、轴套、密封组件的轴向位置固定。设计建模过程中，要注意卡圈的自由状态外径要略大于安装孔径，装入卡槽后的工作状态下，卡圈的外圆弧面要完全贴合卡槽的槽底圆弧，两个端部的间隙要控制在标准范围内，间隙过小会导致安装时卡圈无法顺利撑开，间隙过大则会降低卡圈的限位可靠性，在承受轴向力时容易出现端部翘起的问题。不同公称直径对应的卡圈，其安装卡槽的槽宽、槽深都有对应的匹配要求，建模时同步还原卡槽的配合边界，能让选型的工程师直接在装配体里验证配合间隙，不用再反复核对标准参数。这类重型内卡圈多用于载荷波动大、存在冲击振动的设备内腔，比如矿山设备的齿轮箱孔位限位、重型泵体的轴承内孔定位，相比轻型卡圈，其抗疲劳强度更高，在反复受轴向力冲击的场景下不容易出现断裂失效。建模时还原卡圈的自然弧度与端部的小凸点细节，能让装配仿真时更准确地模拟卡圈撑开、回弹的形变过程，避免装配干涉检查时出现误判。
