半挂车集装箱用扭锁锁紧结构

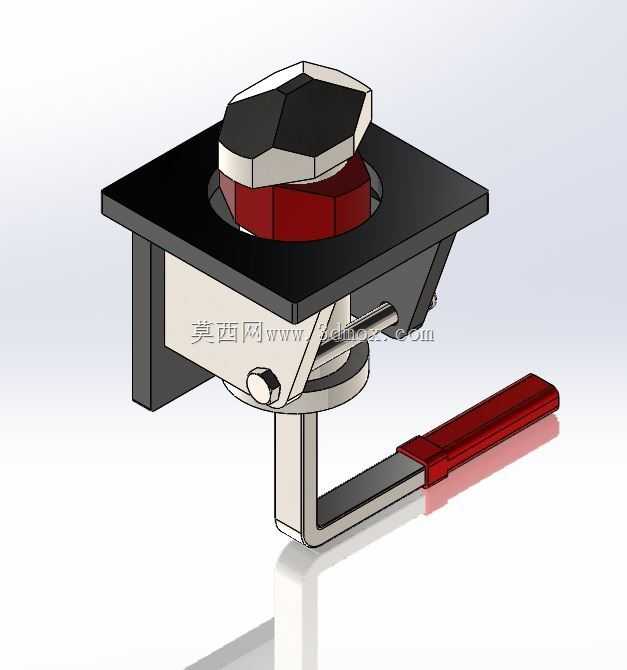

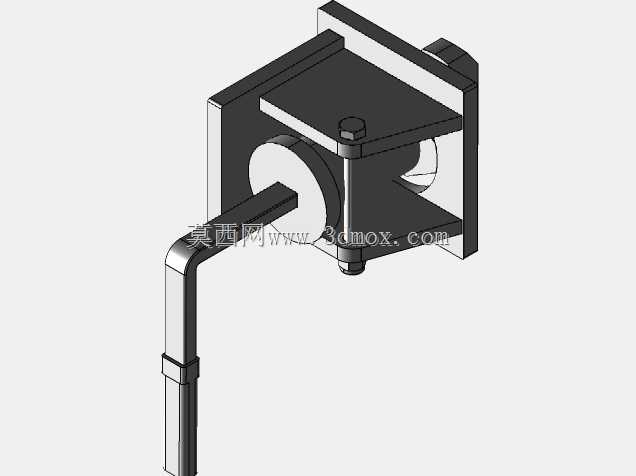

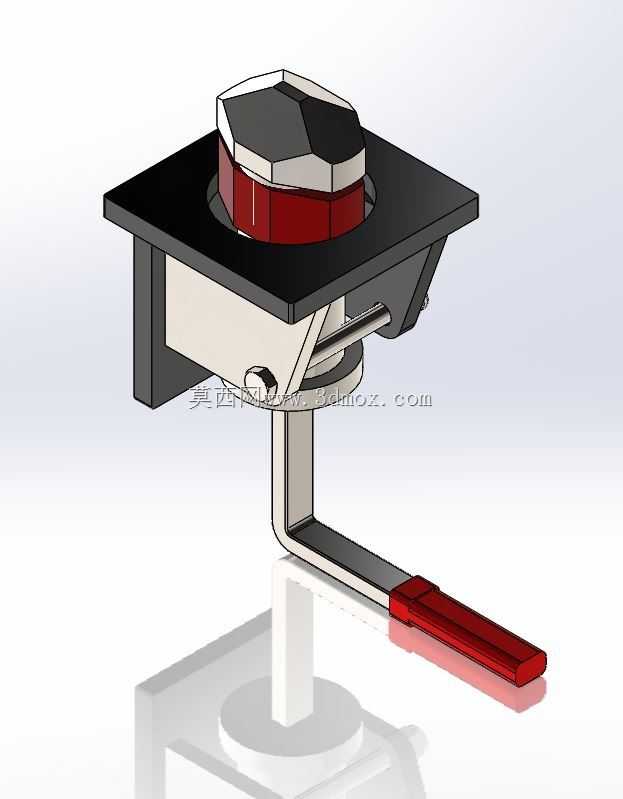

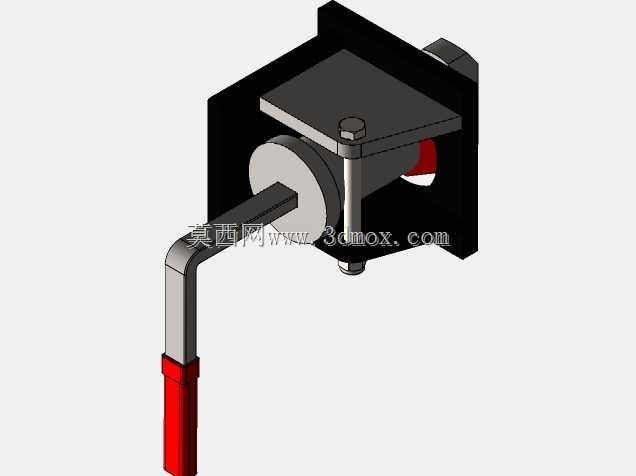

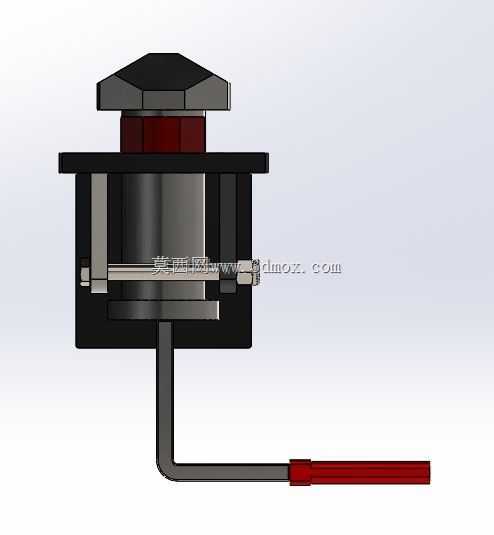

在道路货运领域，集装箱甩挂运输的核心可靠性保障，很大程度上依托于半挂车车架上的扭锁装置，这类部件承担着集装箱与车架之间的刚性连接作用，直接关系到运输过程中箱体的固定稳定性，避免行驶过程中出现箱体移位、滑脱的安全隐患。这款扭锁结构的设计，首先围绕半挂车车架的安装边界做了适配，底部的安装法兰采用方形平板结构，可直接贴合半挂车承载梁的上平面，通过周边的螺栓孔完成与车架的紧固，安装时不需要对车架主梁做过多的切削加工，适配多数标准骨架式半挂车、平板半挂车的安装位尺寸，法兰下方的锁舌回转机构做了下沉式设计，不会过多占用车架下方的布置空间，给制动管路、线束的排布留出足够余量。操作端的旋钮采用多面棱体结构，表面做了防滑的棱角处理，操作人员戴劳保手套也能可靠施力，转动旋钮时可带动下方的L型锁舌完成90度回转，实现锁止与解锁状态的切换，锁舌的弯折角度经过反复校核，锁止状态下钩部可完全卡入集装箱底部的角件内腔，贴合角件的承载面，不会出现虚位间隙，避免车辆起步、制动时集装箱产生纵向窜动。锁舌的延伸臂长度适配标准集装箱角件的深度，安装后锁舌顶面与车架承载面的高度差符合ISO集装箱固定件的尺寸要求，不会出现集装箱落箱时卡滞、对位不准的问题。整个机构的转动副做了耐磨衬套的预留设计，长期暴露在户外扬尘、雨水环境下也能保持转动顺畅，不会因为锈蚀出现卡滞，锁体的主体结构采用厚钢板冲压焊接成型，受力部位做了加厚处理，可承受集装箱满载时的纵向、横向冲击载荷，满足公路货运的重载使用需求。在实际场站作业中，这类扭锁的操作逻辑十分清晰，落箱前将锁舌转至解锁位，待集装箱角件完全落位对准锁体后，转动旋钮即可完成锁止，不需要额外的工具辅助，单人即可完成全部操作，大幅提升甩挂作业的周转效率。设计过程中也充分考虑了不同工况的适配性，锁体的外露部分做了圆滑过渡，没有突出的尖锐棱角，避免作业人员操作时被磕碰划伤，操作旋钮的高度高出车架承载面一定距离，即使集装箱落位后，操作人员也能方便地触碰到旋钮完成状态切换，不需要探身到箱体下方操作，降低作业过程中的安全风险。
