M8规格内螺纹杆端关节轴承结构设计

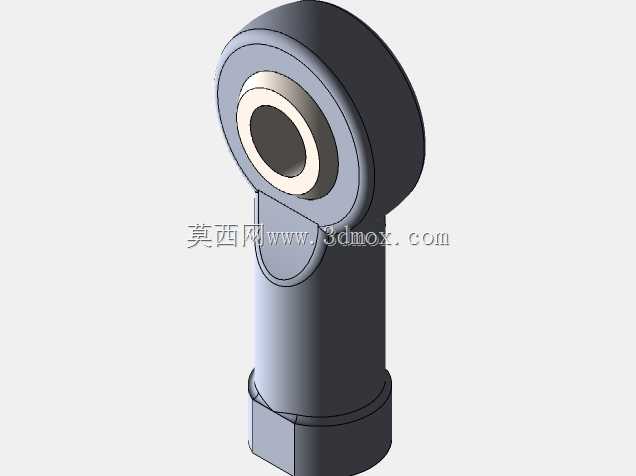

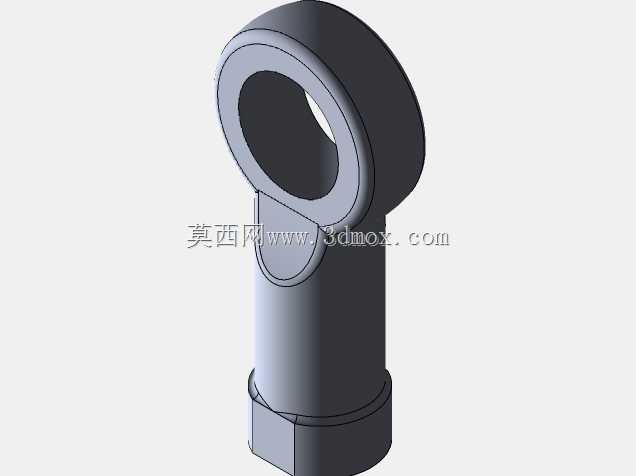

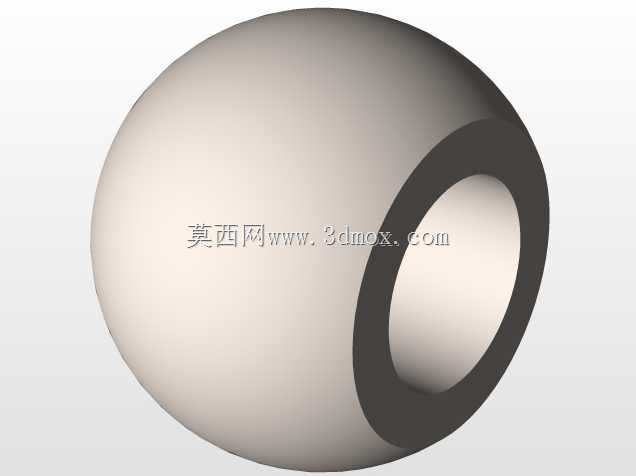

这款M8规格内螺纹杆端关节轴承，是机械传动铰接场景中十分常用的连接件，日常在自动化生产线连杆机构、轻工设备摆臂传动、小型工程机械操纵连杆、气动液压元件铰接端都能见到它的身影，核心作用是在存在一定角度偏差的两部件间实现力的传递，同时补偿连接端的同轴度误差，避免刚性连接带来的附加弯矩损伤传动部件。从结构设计来看，该部件采用杆端带内螺纹的一体式杆身搭配内嵌自润滑衬套的球头环结构，杆身部分做了等径圆柱加端部六角拧动位的设计，安装时可以用普通开口扳手卡住六角位直接拧入对应外螺纹的连接端，不需要额外设计复杂的装夹位，适配常规M8外螺纹的连接轴或活塞杆，安装边界上，杆身内螺纹深度满足常规螺纹旋合长度要求，球头环的外圈直径、总长度都按照标准杆端关节轴承的尺寸区间设计，能直接替换同规格的标准件，不需要对原有安装位做二次修改。设计过程中，球头与衬套的配合间隙做了合理控制，既保证铰接转动时的灵活度，不会出现卡滞问题，又能控制径向窜动量在传动允许的范围内，避免间隙过大带来的传动精度损失；杆身与球头环的连接过渡处做了圆弧过渡处理，减少应力集中，在承受交变拉压载荷时能有效降低断裂风险。内嵌的衬套采用自润滑材质，日常使用中不需要频繁加注润滑脂，能在粉尘、轻度潮湿的工况下保持稳定的铰接性能，适合维护不便的安装位置。在设备选型匹配时，需要注意该款杆端轴承的额定静载荷、动载荷参数匹配对应传动链路的受力需求，内螺纹的旋合长度要满足连接强度要求，球头的摆动角度范围要覆盖机构运行时的最大摆角，避免运行到极限位置时出现结构干涉。建模过程中对球头与衬套的配合面、螺纹的牙型都做了精确还原，能直接用于装配干涉检查、运动仿真，验证整个连杆机构的运行行程是否符合设计预期，也可以作为非标设备设计时的标准件库元素直接调用，减少重复建模的工作量。
