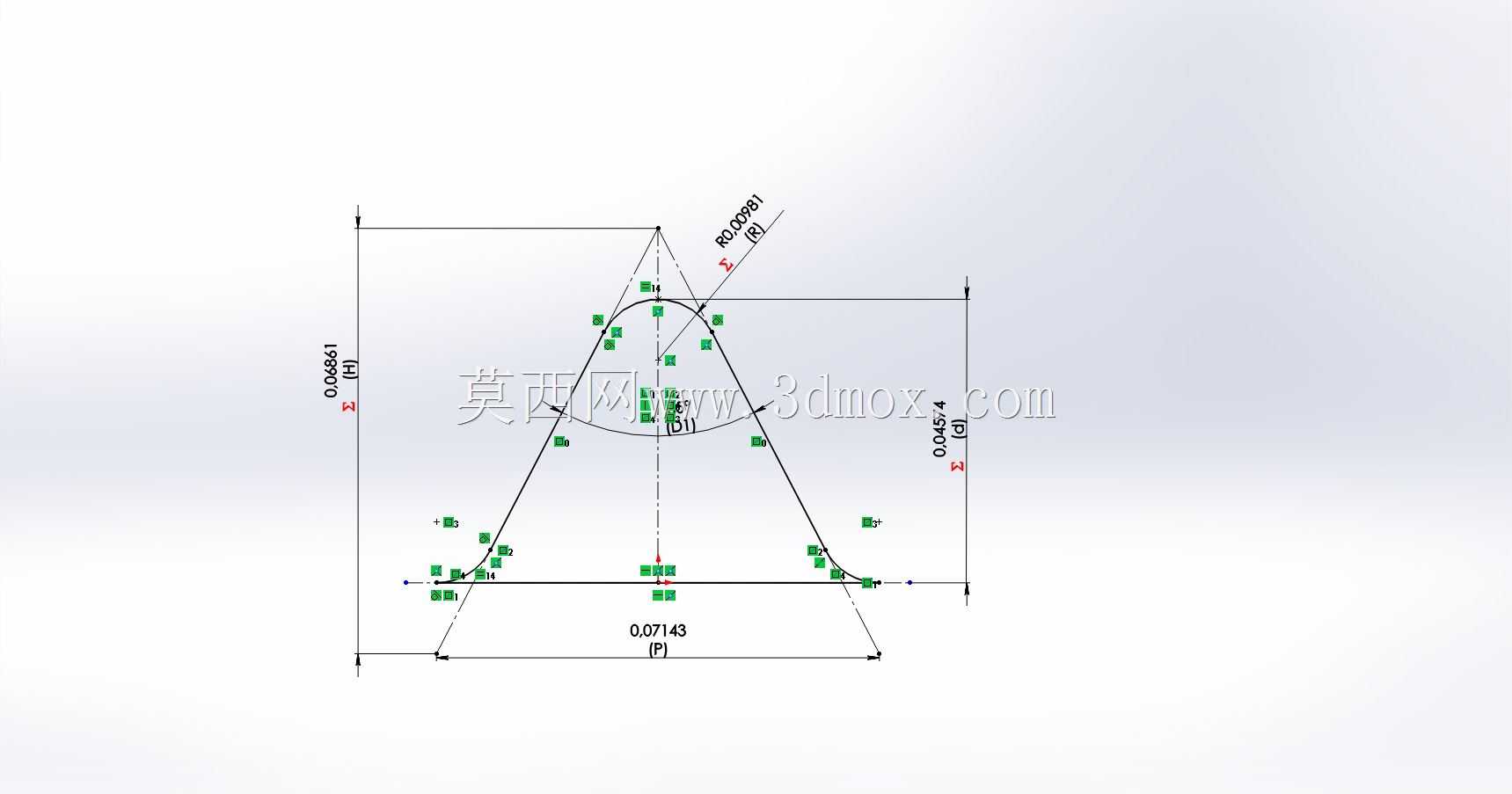

英制标准管螺纹牙型轮廓参数化草绘

在液压管路、气动系统、给排水管线以及工业流体输送场景中，管螺纹的牙型轮廓精度直接决定了管路连接的密封可靠性与装配同轴度，很多现场出现的管路渗漏、螺纹咬死、装配错位问题，追根溯源都是前期建模阶段螺纹轮廓绘制偏差导致的。这套英制标准管螺纹的轮廓草绘，完全依托参数化方程式驱动生成，没有采用手动描点或者近似圆弧拟合的粗放绘制方式，从根源上规避了常规建模中常见的牙型角偏差、牙顶圆弧过渡不连续、螺距累积误差等问题。从实际工程应用的角度看，管螺纹的连接场景覆盖了从低压气动回路到中高压液压管路、从常温给排水到高温蒸汽输送的各类工况，不同工况下对螺纹牙的啮合接触面积、密封面压紧量都有明确要求，如果轮廓绘制时牙高尺寸出现偏差，要么会导致装配时螺纹过盈量过大出现拧入困难、牙型崩裂，要么会因为啮合间隙过大出现密封失效、介质渗漏。这套草绘在设计时严格遵循英制管螺纹的牙型几何定义，将牙型角、牙顶与牙底的圆弧半径、锥度比例、螺距关联尺寸全部通过方程式绑定，调整公称尺寸时所有轮廓参数会同步更新，不需要逐点修改草绘尺寸，能大幅提升系列化管路接头设计的效率。从安装边界维度看，这套轮廓草绘预留了足够的装配公差适配空间，绘制时明确区分了基准牙型与实际加工的公差带偏移量，建模生成的实体螺纹在和标准管接头、管路附件装配时，不会出现几何干涉，也能准确模拟实际拧紧后的啮合接触状态，方便工程师在设计阶段做管路应力校核、密封面压紧力计算。很多工程师在做管路系统建模时，习惯直接调用软件自带的螺纹装饰线，不做真实牙型建模，在做干涉检查、流场仿真、装配工艺模拟时就会出现和实际工况不符的问题，这套精准的轮廓草绘可以直接用于生成真实的螺纹实体特征，不管是做3D打印的管路样件、机加工的接头工装，还是做有限元分析的螺纹啮合应力计算，都能提供准确的几何基础。草绘的几何约束完全贴合实际加工的成型逻辑，牙顶与牙底的圆弧过渡和实际切削加工的刀具轨迹匹配，不会出现建模特征和实际加工工艺脱节的问题，能直接对接后续的数控加工编程环节，减少设计到制造环节的几何信息传递偏差。
