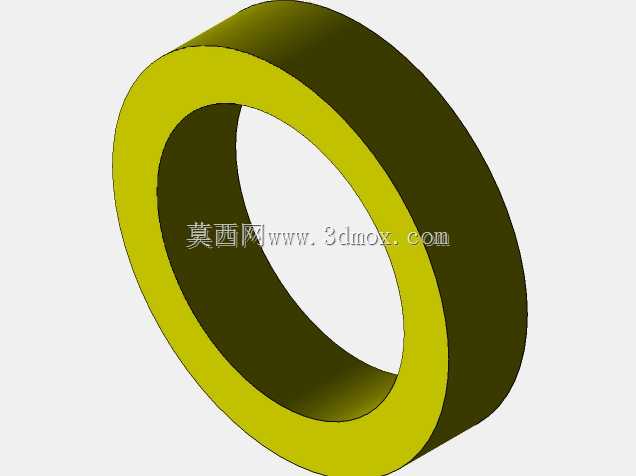

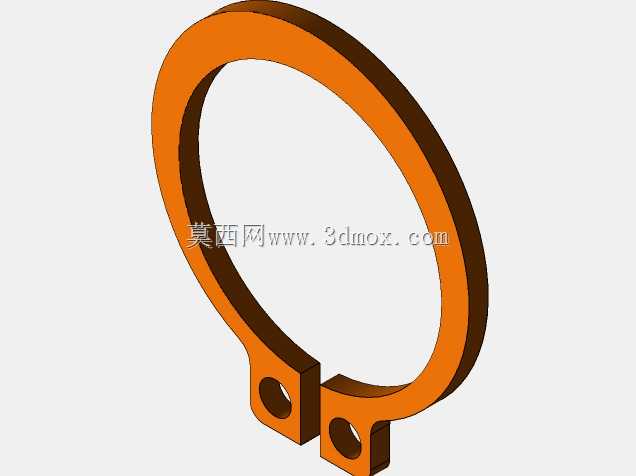

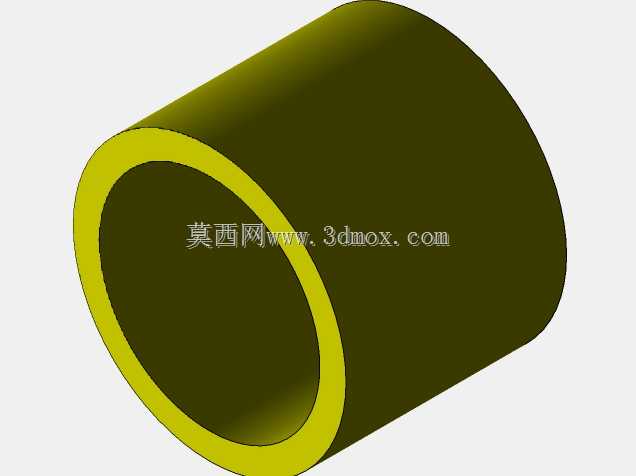

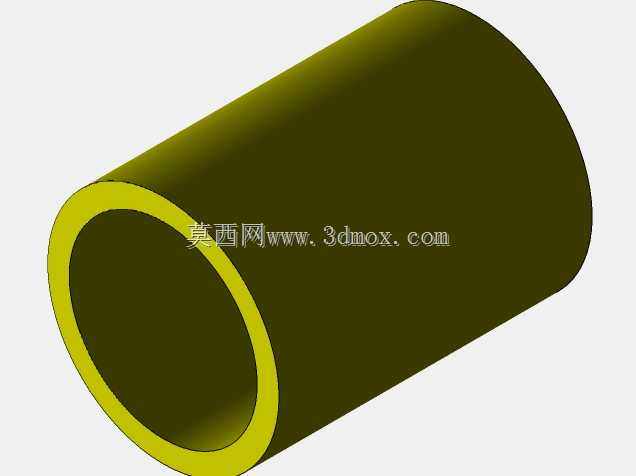

同轴式行星传动马达减速装置结构

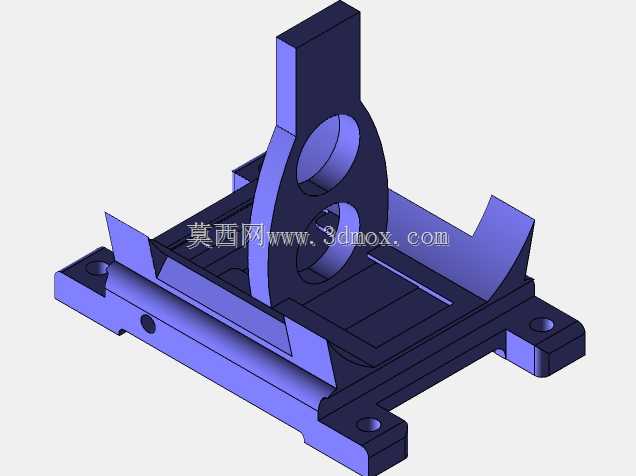

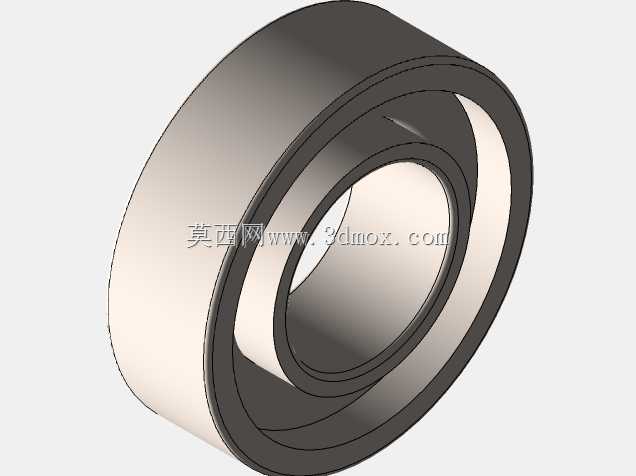

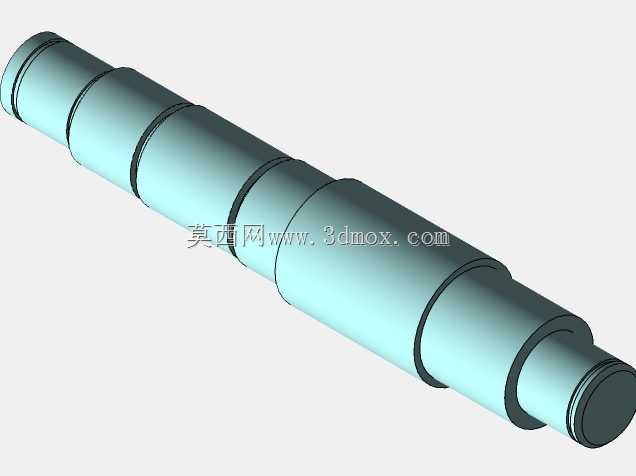

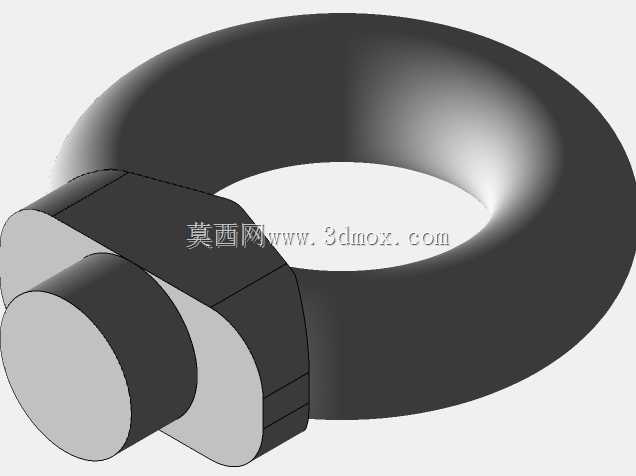

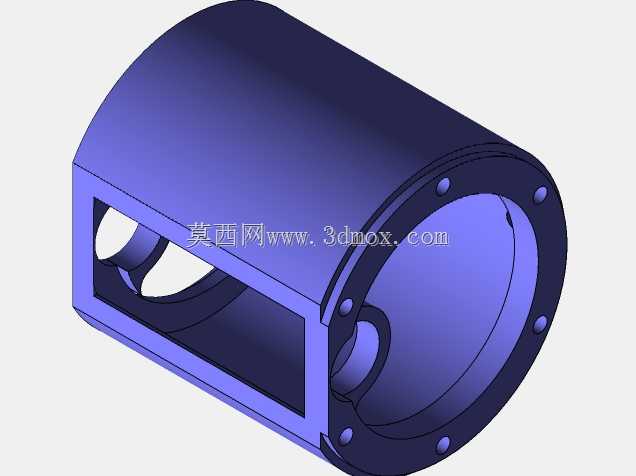

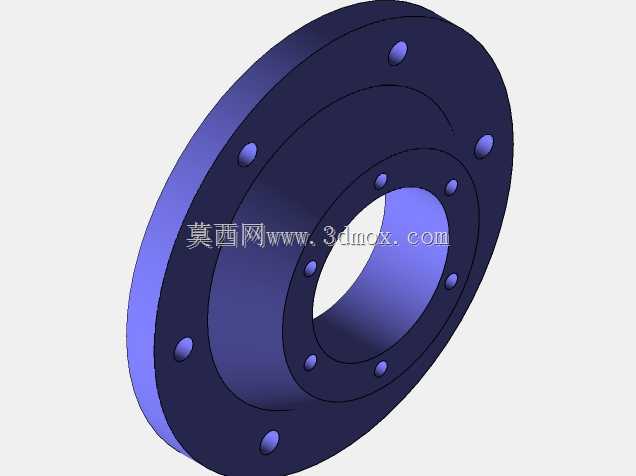

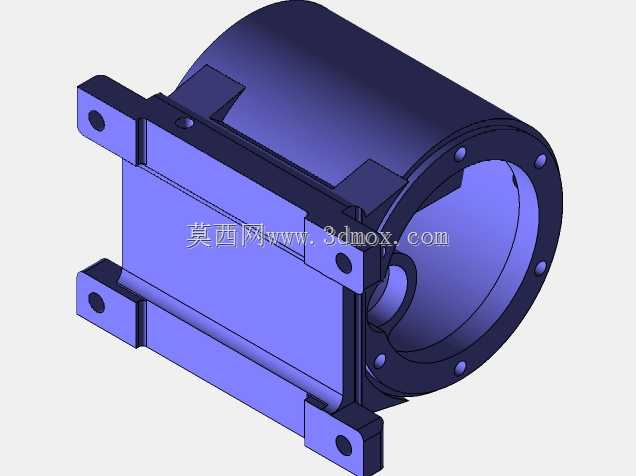

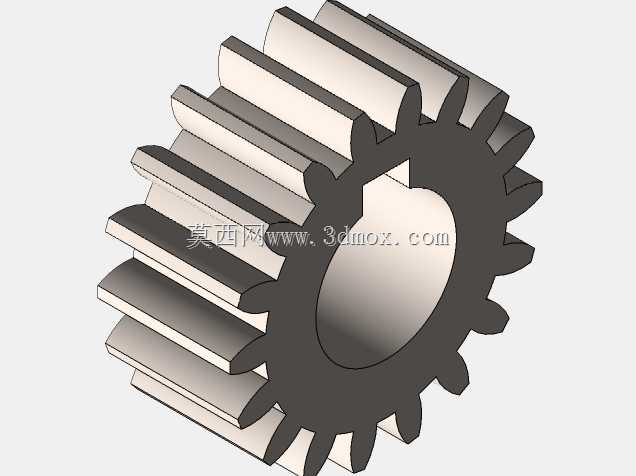

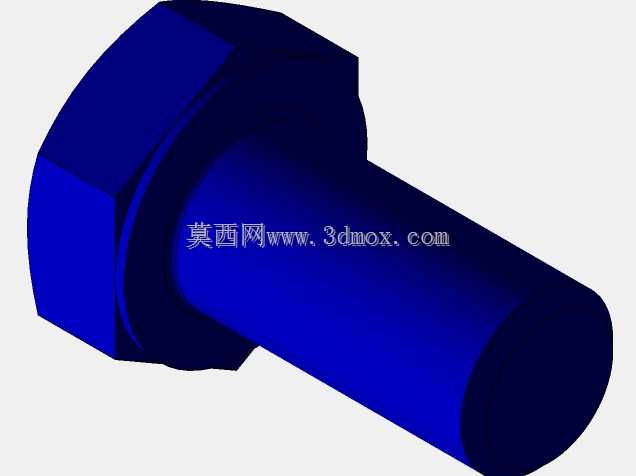

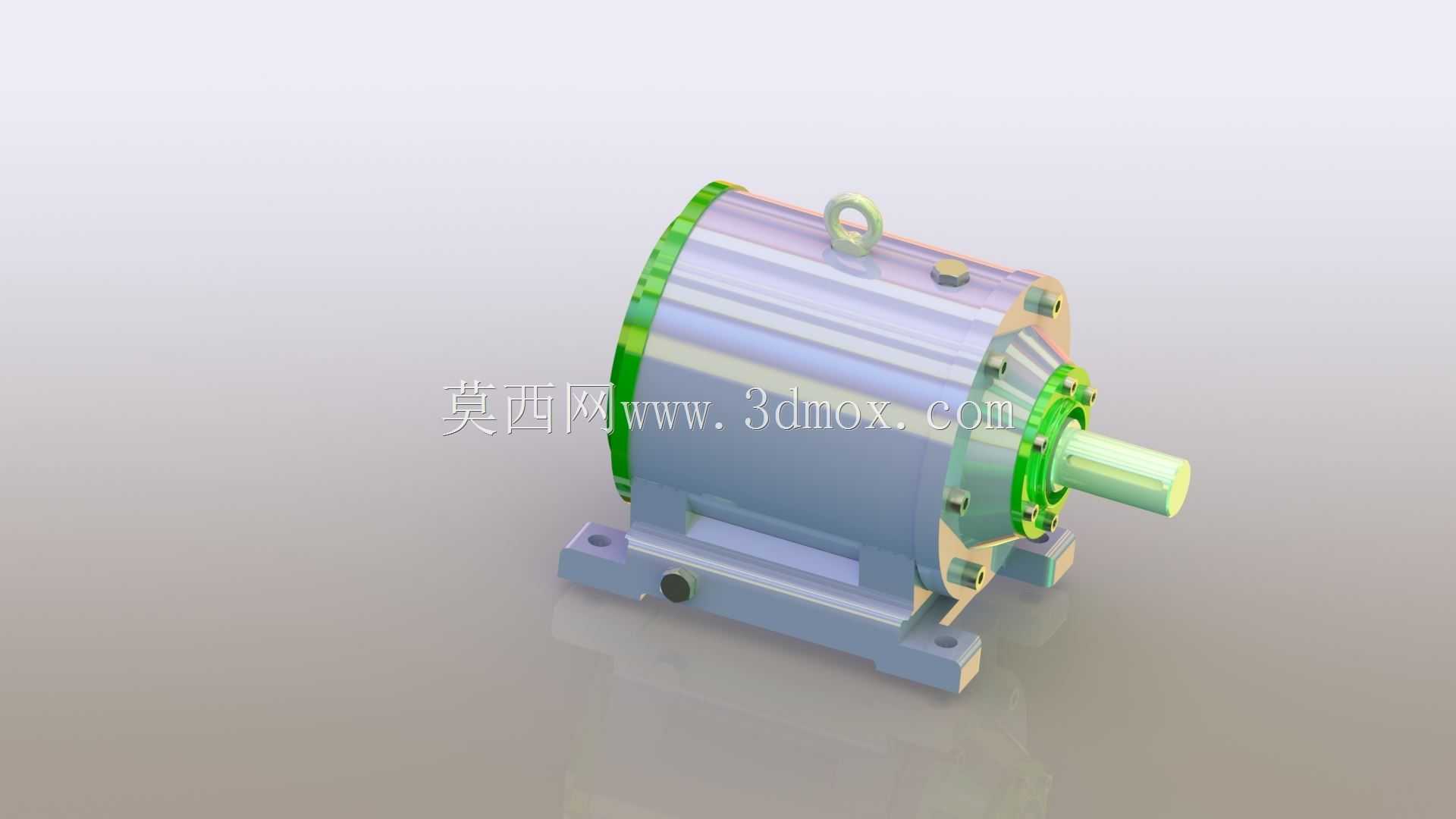

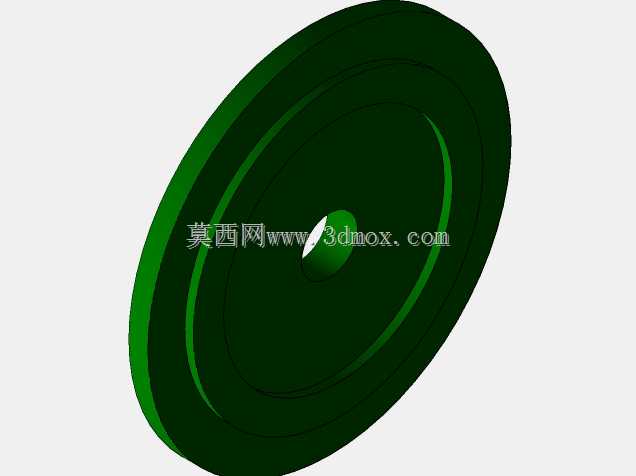

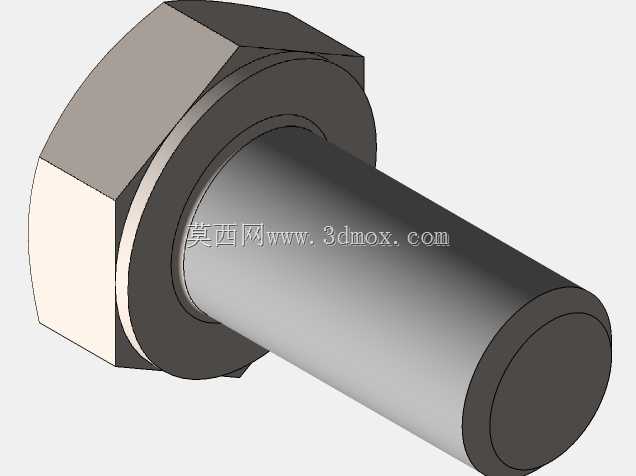

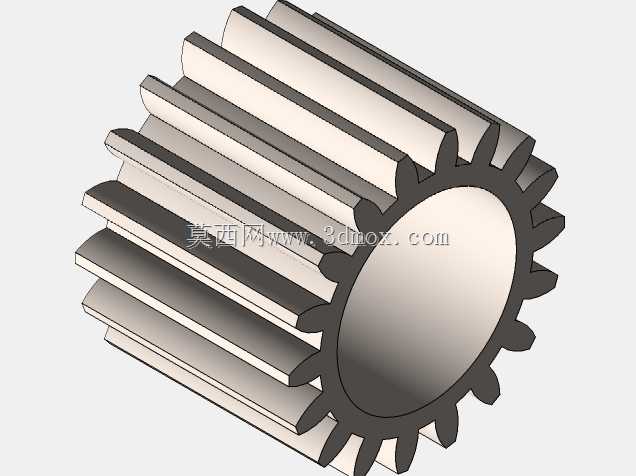

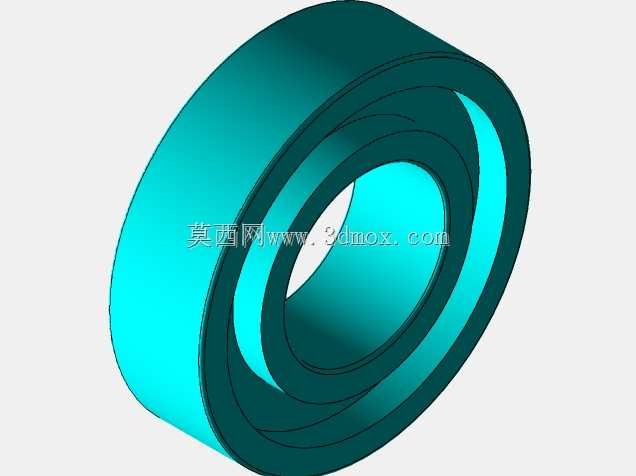

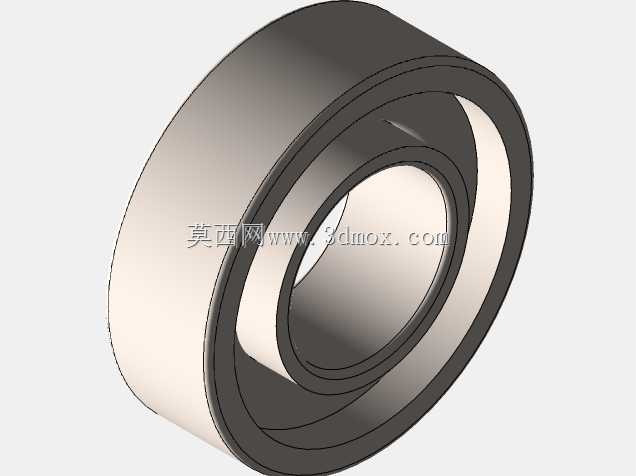

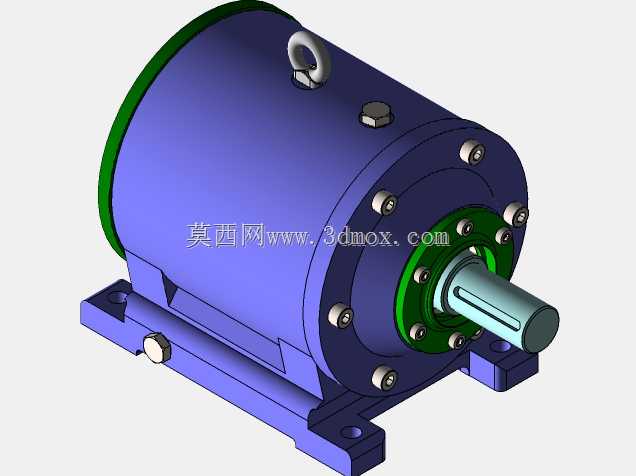

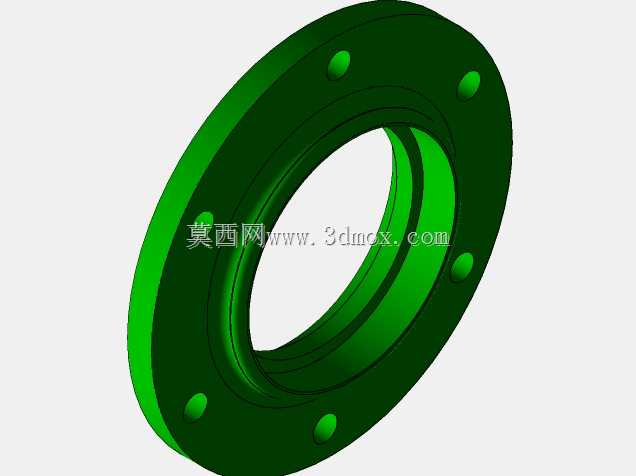

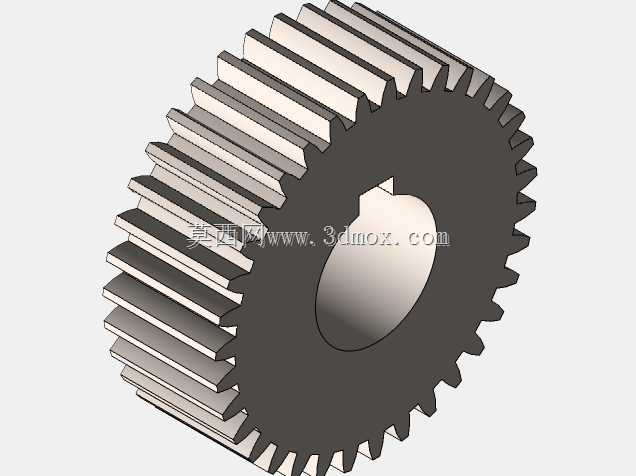

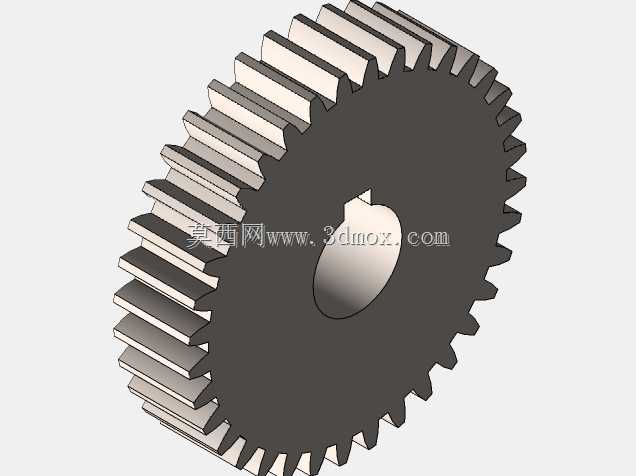

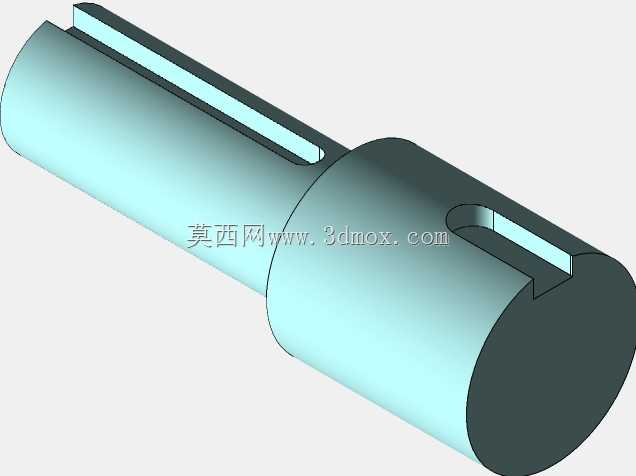

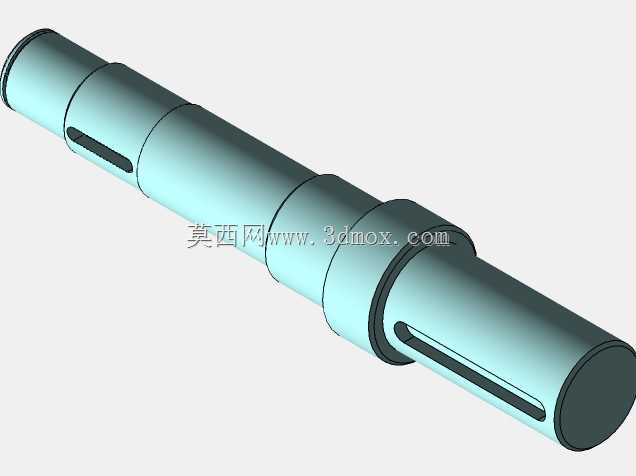

在自动化生产线输送辊道、小型包装设备驱动单元、轻工机械动力匹配场景中，这类同轴式减速装置常作为马达与执行端的中间传动部件，核心作用是匹配马达高转速低扭矩的输出特性，将转速降至执行机构所需区间同时放大输出扭矩，保障负载端运行平稳。从结构设计来看，该装置采用同轴输入输出布局，输入轴直接对接马达输出轴，输出轴通过平键连接负载端，整体采用卧式脚座安装形式，底部安装座预留螺栓固定孔，安装时需保证输入输出轴与对接部件的同轴度误差控制在允许范围内，避免额外径向力加剧轴承磨损。壳体采用分段式拼接结构，端盖通过周向均布的内六角螺栓与主壳体连接，连接面设置密封结构防止润滑油泄漏，壳体顶部设置吊环结构方便整机吊装转运，同时预留注油螺塞孔用于定期补充或更换齿轮润滑油。内部采用行星齿轮传动结构，相比普通定轴轮系减速器，在相同减速比下体积更紧凑，承载能力更强，传动效率更高，能在较小安装空间内实现大扭矩输出。设计过程中需重点考量齿轮啮合侧隙、轴承选型匹配、壳体刚度三个核心要素：齿轮侧隙过大会导致传动回程误差大，影响需要精准定位的工况使用，侧隙过小则会加剧齿轮磨损，缩短使用寿命；轴承需同时承受径向载荷与少量轴向载荷，选型时要根据额定输出扭矩核算轴承额定动载荷，保证设计寿命满足工况要求；壳体作为所有传动部件的安装基准，需具备足够刚度，避免螺栓紧固后或负载运行时出现形变，导致齿轮啮合错位、轴承偏载。安装边界方面，该装置底部安装孔的孔距、输出轴的轴径与键槽尺寸、输入轴对接尺寸均遵循通用安装规范，可直接适配同功率段标准马达的安装尺寸，无需额外制作过渡连接法兰，能大幅缩短设备装配周期。日常运维中，需定期检查油位与油质，观察端盖密封处是否存在渗油情况，运行时监测壳体温度与振动值，若出现异常温升或振动超标需及时停机检查齿轮磨损与轴承游隙情况，避免故障扩大影响整条产线运行。
