推拉式快速夹钳压紧定位机构设计

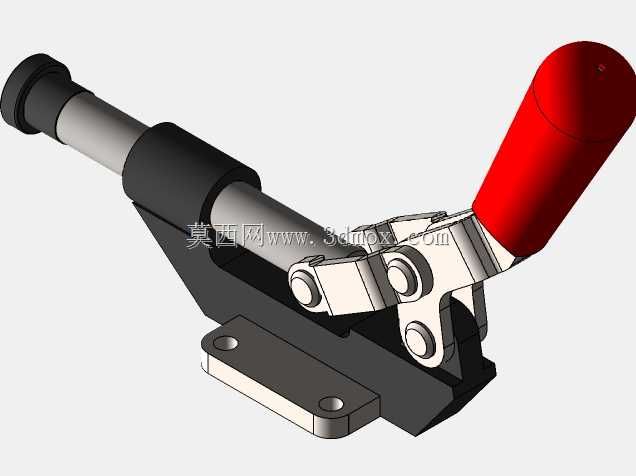

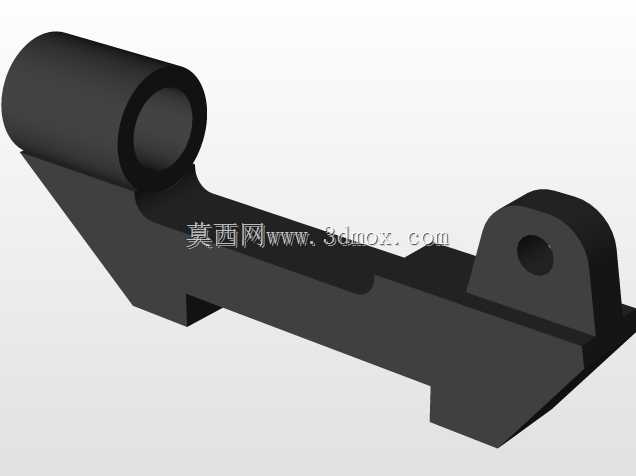

在工装夹具设计领域，推拉式快速夹钳是小行程压紧工位的常用执行元件，广泛应用于电子装配生产线的PCB板定位、五金件焊接工装的工件压紧、木质家具加工的部件临时固定、注塑件水口裁切工位的工件夹持等场景，这类场景普遍要求夹紧动作快、夹持力稳定、操作行程短，同时要避免夹钳本身与作业工具、工件轮廓产生空间干涉。这款推拉式夹钳采用平面连杆过死点锁止结构，核心设计逻辑是利用连杆机构越过死点位置后的机械自锁特性，无需额外施加持续外力即可保持稳定的夹持状态，不会因为作业过程中的振动、工件受力反弹出现松脱问题，相比传统的螺栓压紧、凸轮压紧结构，操作效率能提升60%以上，操作人员单手握持手柄即可完成夹紧与释放动作，大幅降低重复装夹的劳动强度。夹钳的执行端为圆柱推杆结构，推杆表面做了硬化处理，端部搭配橡胶缓冲头，既可以避免刚性接触刮伤工件表面，也能在接触工件时提供一定的缓冲量，适配不同厚度公差的工件装夹需求，推杆的直线运动精度控制在0.1mm以内，重复定位精度能满足大部分普通工装的定位要求。安装底座采用带沉头孔的平板式设计，两个安装孔的孔距符合行业通用的快速夹钳安装尺寸规范，可直接替换同规格的其他品牌夹钳，无需重新加工安装孔位，底座的安装面做了平面度处理，安装后不会出现翘曲问题，保证推杆运动方向与安装面的平行度。操作手柄采用包覆式防滑结构，握持区域做了弧度适配，长时间操作也不会产生明显的硌手感，手柄的开合角度经过优化，操作时不会夹到操作人员的手指，运动过程中所有连杆的铰接点都做了限位设计，不会出现机构脱开、连杆错位的问题。夹钳的整体结构紧凑，横向安装占用空间小，在排布密集的多工位工装上也能灵活布置，不会和相邻的夹钳、定位块产生空间冲突，铰接部位的销轴都做了防锈处理，适配车间多粉尘、少量切削液飞溅的作业环境，日常维护仅需定期在铰接点滴注少量润滑油即可长期稳定使用，不需要复杂的拆解保养。
