多规格钻头收纳夹持钻架结构设计

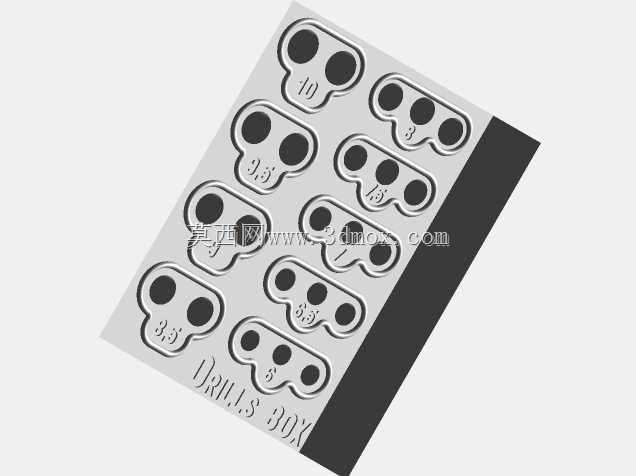

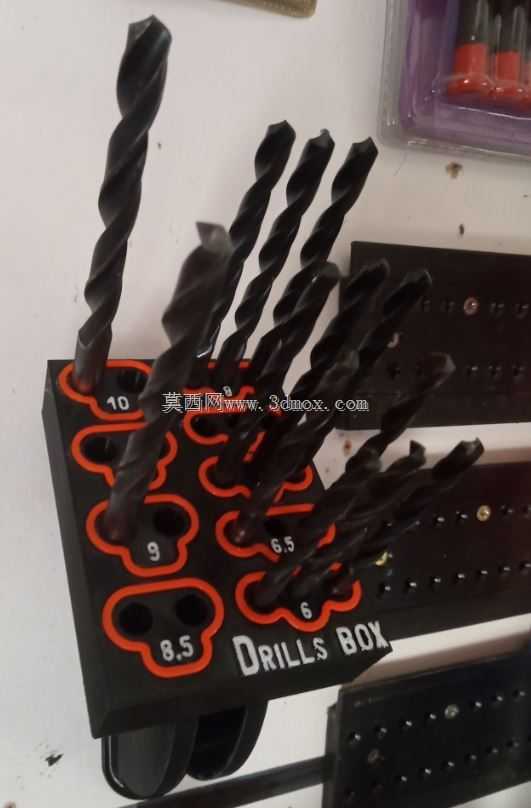

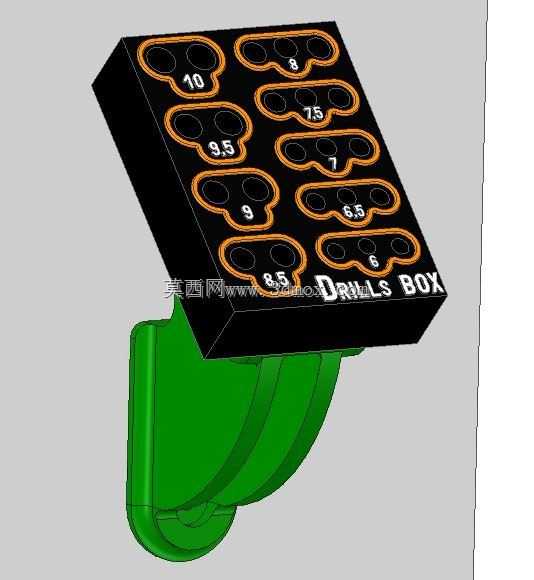

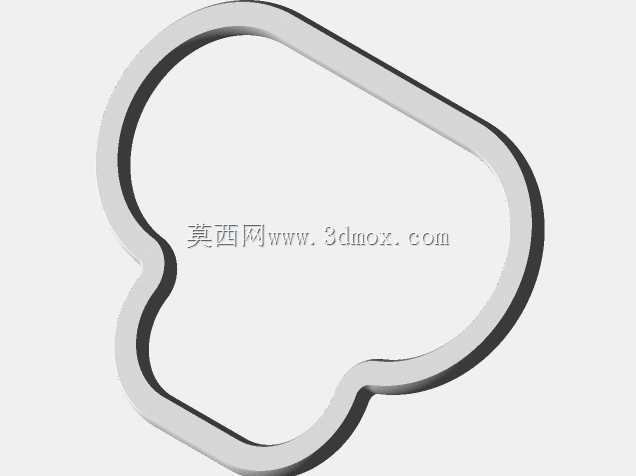

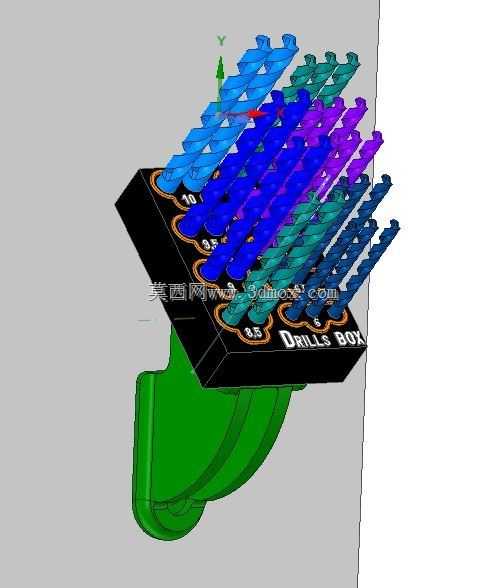

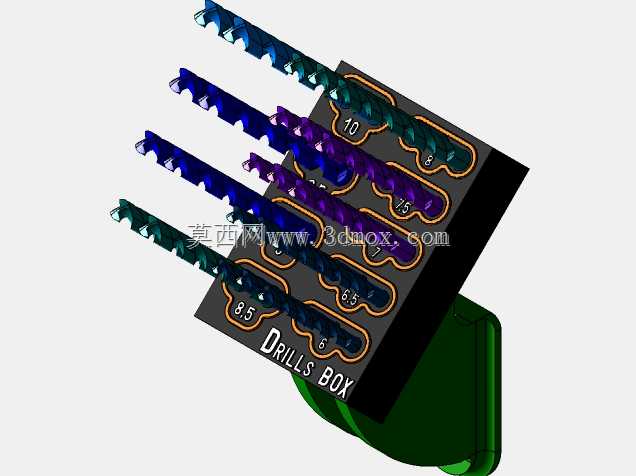

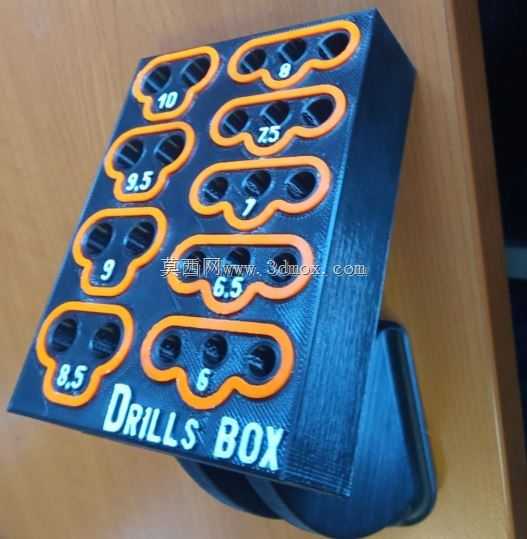

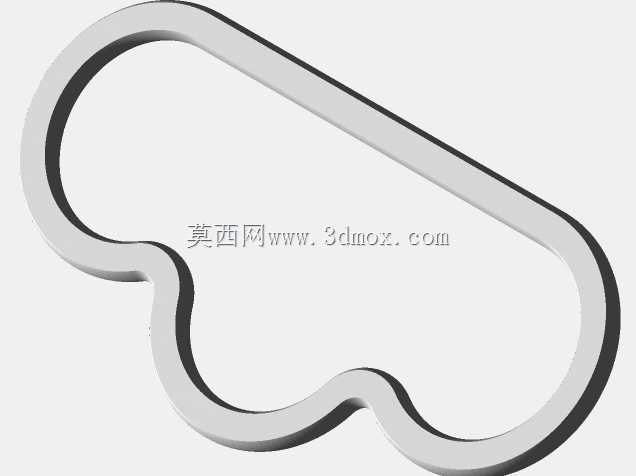

日常机加工工位、家用手工DIY操作台、维修作业台面上，零散钻头的收纳一直是影响作业效率的细节问题，不同直径的直柄麻花钻如果随意堆放在工具盒内，不仅找取对应规格耗时，钻头刃口互相磕碰还容易造成崩刃、精度下降的问题，这款钻架正是针对这类场景设计的钻头收纳夹持器具。从结构设计来看，钻架主体分为上部钻头排布座与下部夹持固定结构两部分，上部排布座按照常用钻头直径梯度做了对应孔径的插孔，插孔旁标注对应直径数值，不同直径区间的插孔做了分色区分，作业人员取放钻头时可以快速通过颜色、数值标识定位到所需规格，无需逐支核对直径，大幅缩短找取工具的时间。插孔的深度经过匹配设计，既可以保证钻头插入后不会倾倒松脱，又能让钻头的刃口部分完全处于座体内部，避免外露刃口划伤操作人员，同时防止刃口和其他硬质物件接触磕碰，有效保护钻头切削刃的精度。下部的绿色夹持结构采用抱夹式设计，适配常见的工作台边缘、工具挂板侧边的安装边界，不需要额外打孔固定，可直接夹持在厚度适配的台面上，也可以根据工位布局调整安装位置，适配不同作业场景的空间需求。整体外形尺寸控制在单手可拿取的范围内，既可以固定在工位上使用，也可以临时取下携带到临时作业点，满足流动维修、外出作业的工具携带需求。设计过程中针对插孔的排布做了优化，按照钻头使用频率从高到低排布插孔位置，常用的中等直径钻头放在最顺手的前排区域，大直径、小直径的低频使用钻头放在两侧及后排区域，符合人体工程学的取放习惯，减少作业过程中手臂的移动幅度。座体表面做了防滑纹理处理，即使手上沾有切削液、油污，拿取钻架时也不会打滑，插孔内壁做了微小的倒角处理，钻头插入时不会刮蹭钻头柄部的镀层，延长钻头的使用寿命。这类钻架除了机加工工位使用外，也适配木工操作台、电子维修工作台、手工模型制作工位的钻头收纳需求，不管是工业生产场景还是业余爱好类的手工制作场景，都能通过规整的钻头收纳提升作业台面的整洁度，减少工具找取的无效耗时，同时避免零散钻头滚落丢失、刃口损坏的问题，从细节处提升作业的整体效率。
