德尔沃DLV30S电动起子精密结构设计

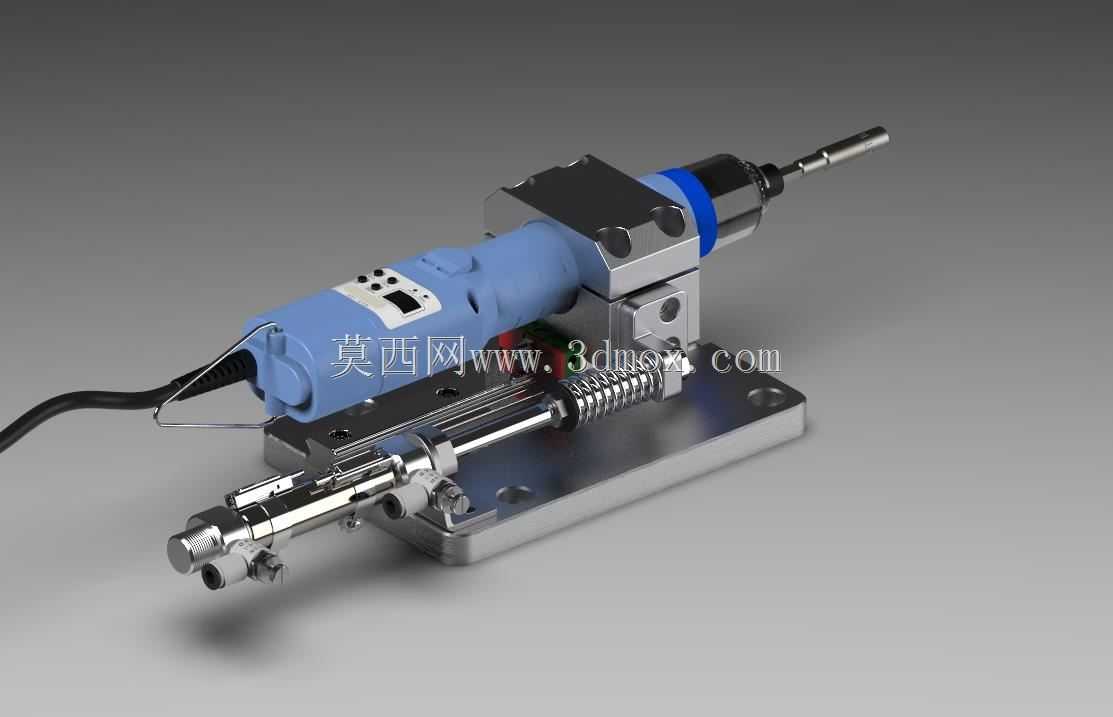

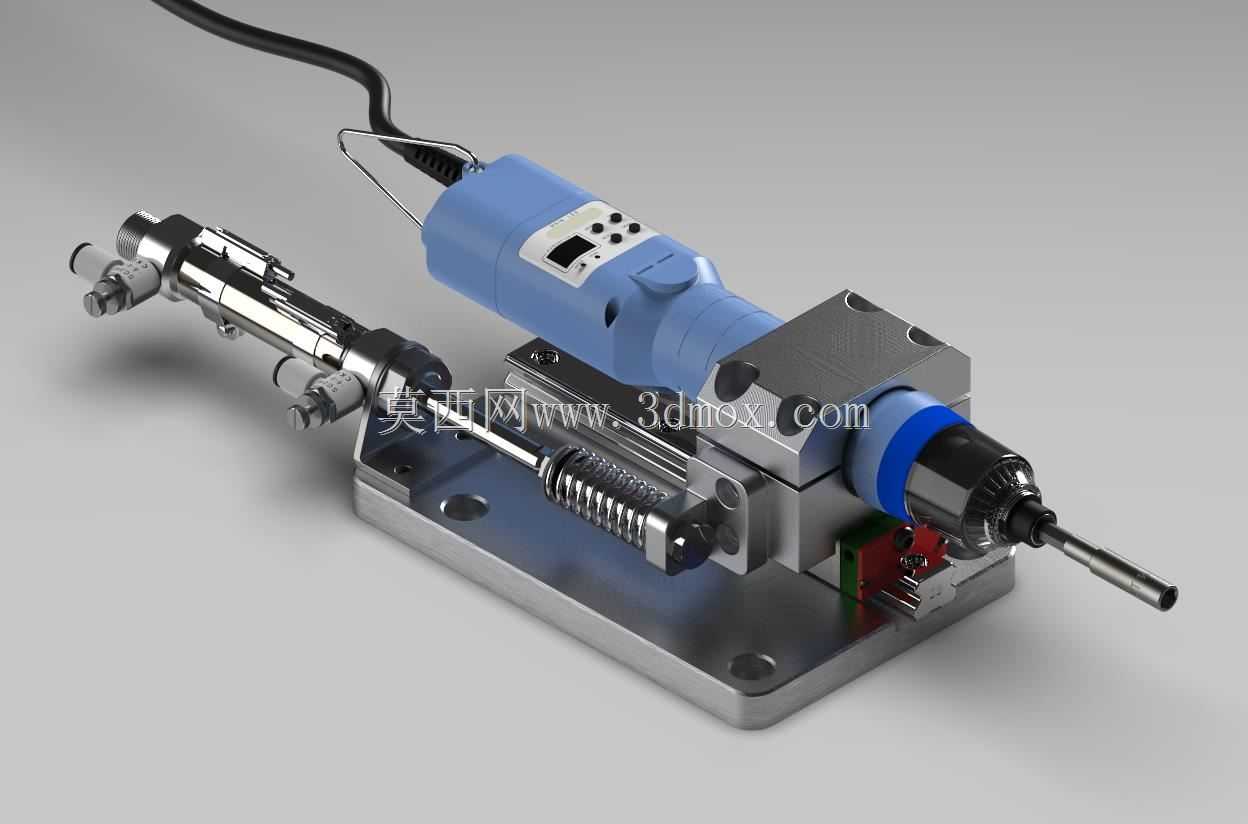

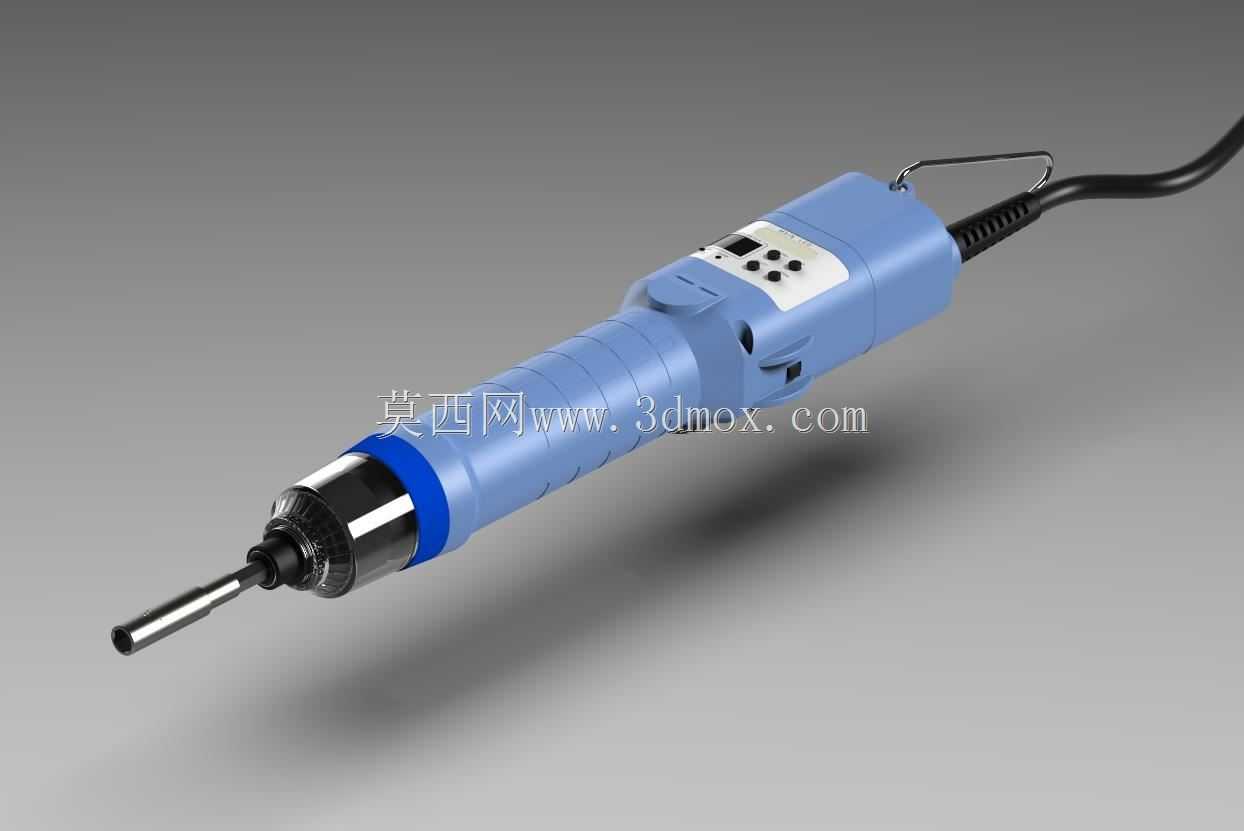

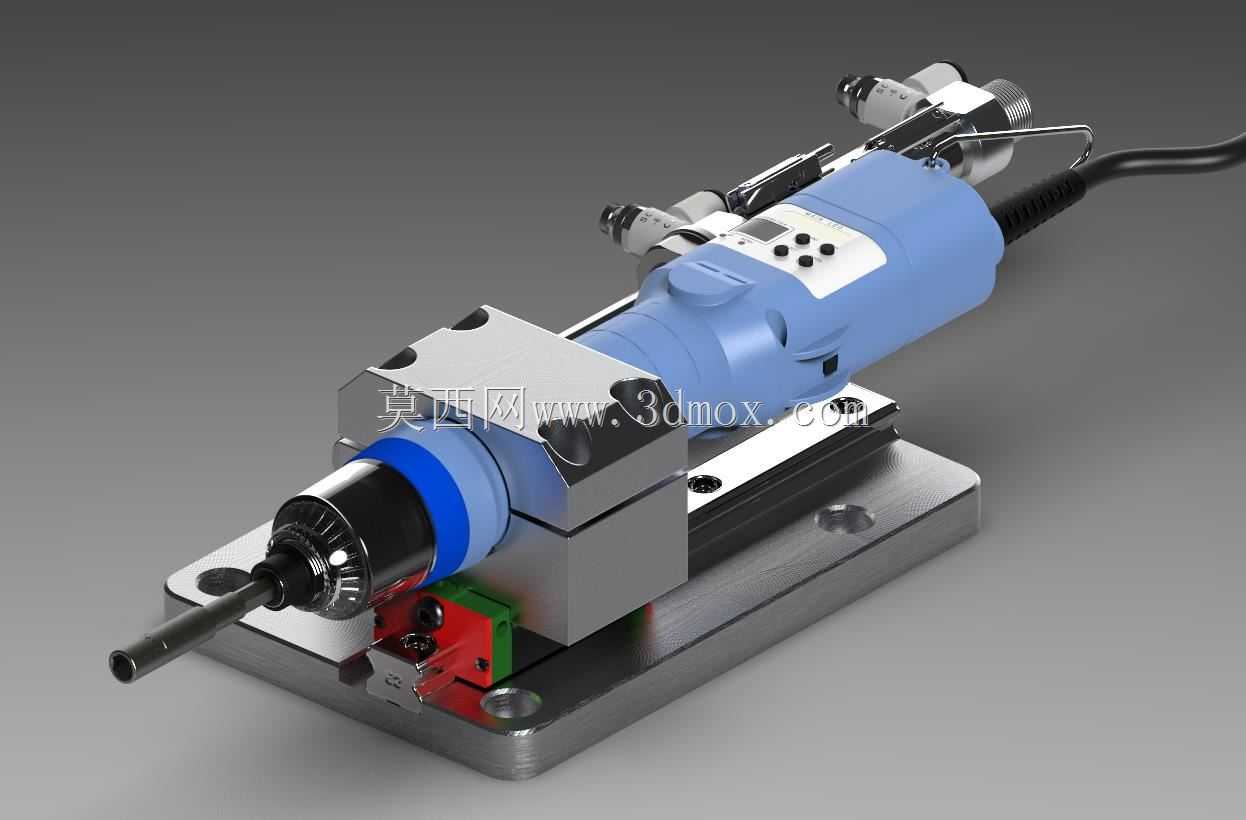

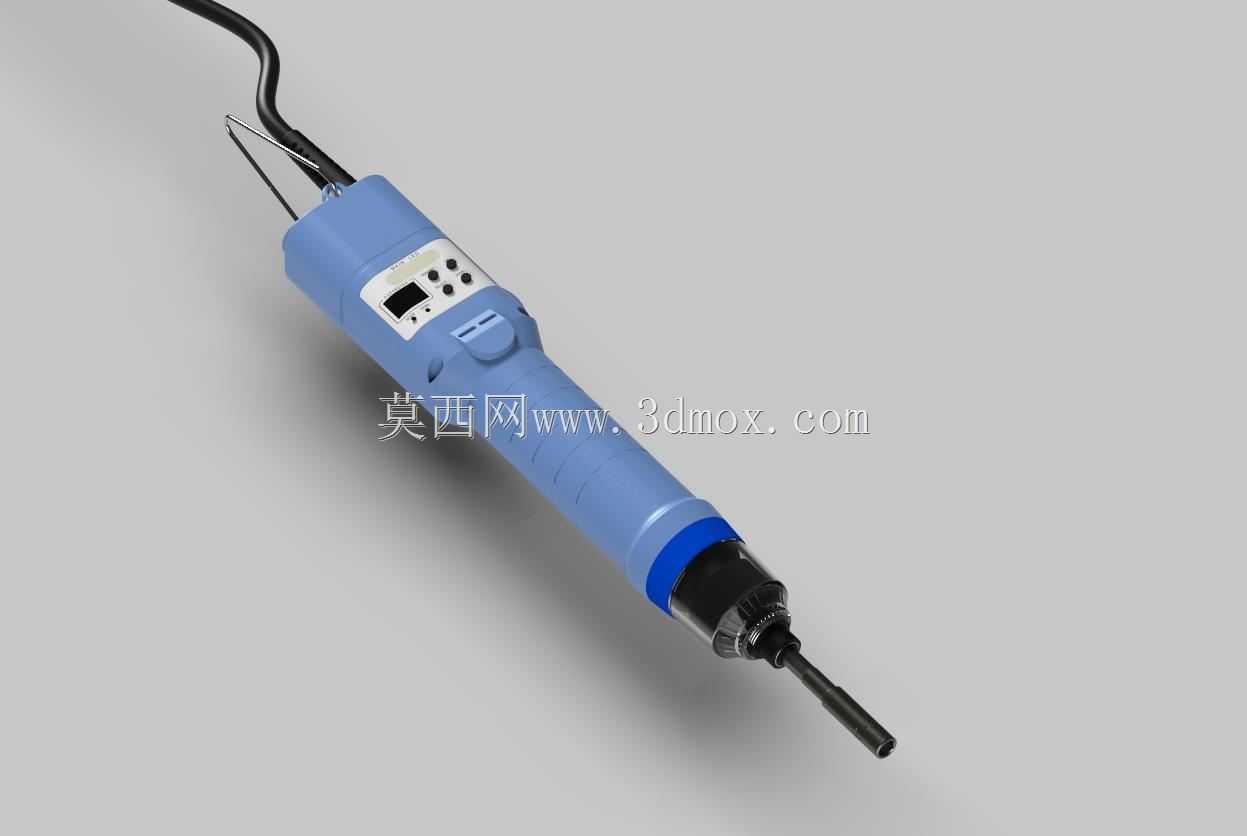

这款电动起子的三维结构还原，完全贴合产线装配工位的实际使用需求，在消费电子组装、小家电总装、汽车零部件小扭矩拧紧工位中，这类定扭矩电动起子是核心的手持作业工具，直接决定螺纹连接的一致性与装配良率。从结构设计逻辑来看，整机采用直柄握持形态，握持段做了多道环形防滑槽设计，匹配操作人员长时间单手握持的发力习惯，握持区域直径控制在38mm，适配多数成年操作人员的掌围尺寸，长时间作业不易产生握持疲劳。机身前段设置蓝色环形标识区分扭矩区间，批头安装位采用快换锁止结构，兼容标准6.35mm六角批头，更换批头时仅需向前拉动锁止套即可完成拆装，无需额外辅助工具，适配产线频繁更换批头应对不同规格螺丝的作业节奏。机身上部集成数显与按键控制区，可实时显示当前设定扭矩值，按键采用凸起式硅胶材质，操作人员佩戴防静电手套也可准确操作，避免误触。尾部出线位置做了防弯折弹簧护套结构，可承受作业过程中频繁的线材弯折拉扯，延长电源线使用寿命，机身上端的金属挂环可配套平衡器使用，将起子悬挂在作业工位上方，减少操作人员手持负重，适配流水线连续作业场景。从安装边界来看，整机不含批头的长度约为230mm，最大机身直径42mm，在狭窄的装配空间内也可灵活操作，不会与周边工装夹具产生干涉。内部结构上，动力传输段采用行星齿轮减速结构，将电机的高转速低扭矩输出转化为低转速高扭矩的拧紧动力，扭矩输出精度可控制在±3%以内，避免扭矩过大拧滑螺丝或者扭矩不足导致连接松动的问题。外壳采用高强度工程塑料注塑成型，兼顾绝缘性能与抗摔性能，即使从工位操作台高度意外跌落也不会出现外壳开裂或者内部结构错位的问题。机身内部的扭矩触发机构采用机械+电子双重触发逻辑，当达到设定扭矩值时会自动切断动力输出，同时给出反馈信号，提示操作人员拧紧作业完成，部分带计数功能的版本还可将拧紧数据上传至产线管理系统，实现拧紧过程的全追溯。在做三维建模还原时，需要重点关注握持段的人机工程弧度、批头快换结构的配合间隙、按键区域的凸起高度、尾部护套的弯折角度这些细节，这些结构直接决定了模型用于产线工位仿真、工具挂架设计时的参考准确性，尤其是在做装配工位的人机工程仿真时，精准的外形尺寸可以帮助工程师提前判断操作空间是否充足，避免实际工位搭建完成后出现操作干涉的问题。
