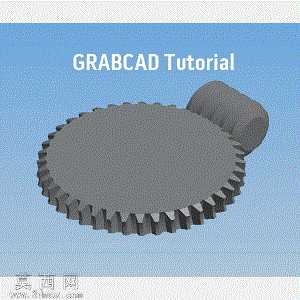

蜗杆蜗轮传动结构三维建模作品

本作品为蜗杆蜗轮啮合传动结构的三维建模成果，建模过程严格遵循机械设计标准中蜗杆传动的几何参数规范，首先在三维建模环境中完成基准轴、基准面的搭建，精准定位蜗杆与蜗轮的中心距，确保两构件轴线空间垂直交错的位置关系符合传动设计要求。建模阶段针对蜗轮的齿形部分，采用参数化齿廓生成方式，依据渐开线齿面的生成原理，先绘制单齿的截面轮廓，通过环形阵列完成整圈轮齿的构建，保证每个轮齿的齿距、齿厚、齿高参数统一，避免啮合过程中出现卡滞或干涉问题；蜗杆部分则依据阿基米德蜗杆的成型特征，通过螺旋扫描特征完成螺旋齿面的创建，精准匹配蜗轮的齿形参数，确保两者啮合时的齿面接触面积符合传动载荷要求。材质与渲染环节，为模型赋予了哑光金属材质，模拟实际机械加工后钢制零件的表面质感，调整场景光照角度，清晰呈现轮齿啮合处的结构细节，同时添加柔和的环境阴影，让整体模型的展示效果更贴近真实工业零件的视觉表现。结构设计上还原了蜗杆传动的核心特性，即通过单头蜗杆与蜗轮的配合实现大传动比的减速传动，建模过程中反复校验蜗杆螺旋升角与蜗轮齿向的匹配度，通过运动仿真逻辑验证传动过程的流畅性，确保模型可直接用于传动原理演示、机械结构教学等场景，能够直观展示交错轴之间的运动传递过程，帮助学习者快速理解蜗杆传动的啮合原理与结构特点。整个建模过程注重参数的可调整性，所有齿形参数、中心距、传动比均设置为可编辑参数，方便后续根据不同的设计需求调整模型尺寸，适配不同载荷、不同传动比的应用场景，模型的结构细节完整，无多余几何特征，各部件的装配关系清晰明确，可直接导入各类三维装配环境中进行整机的装配适配。
