双气缸皮带传动气动小车结构设计

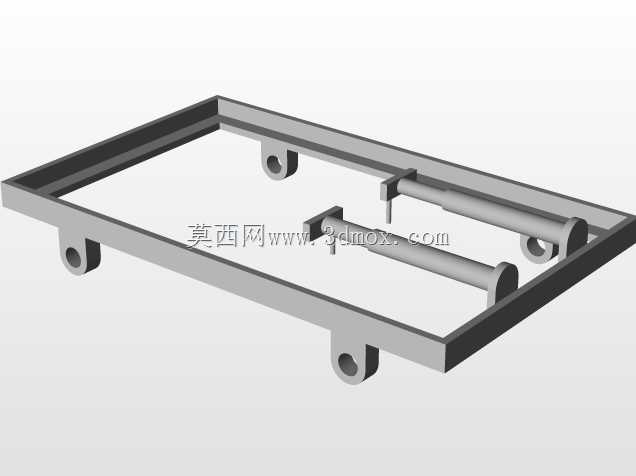

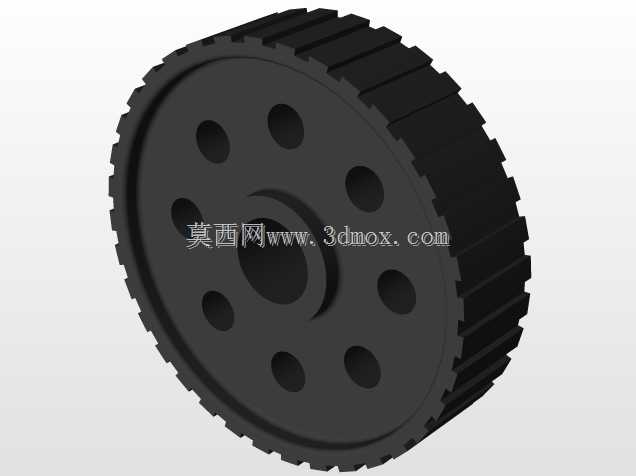

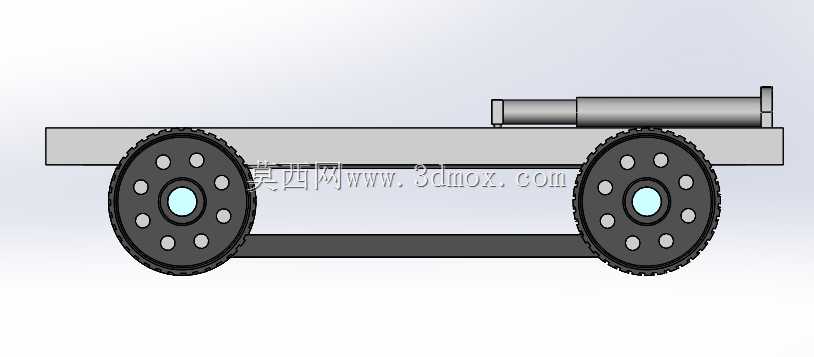

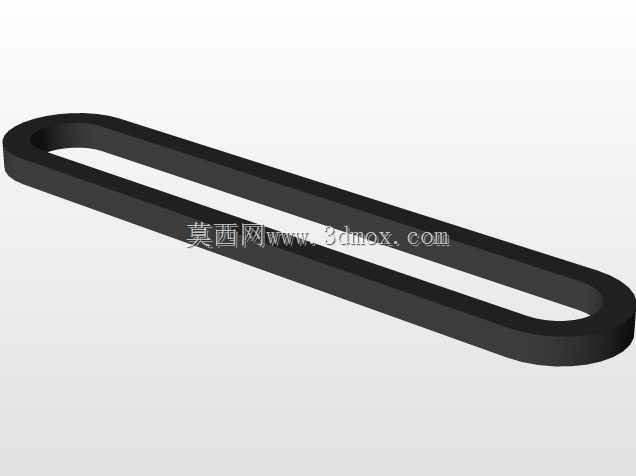

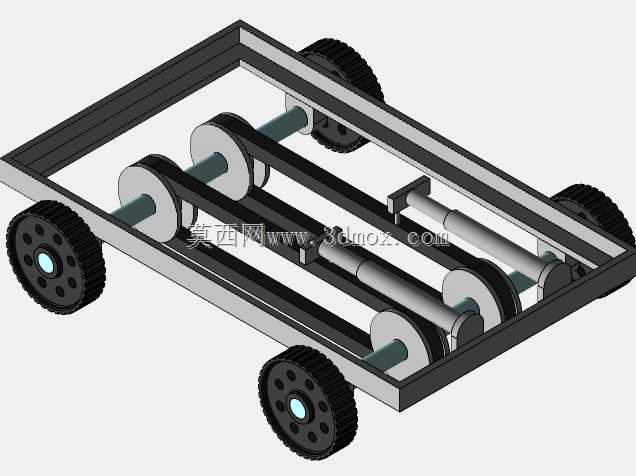

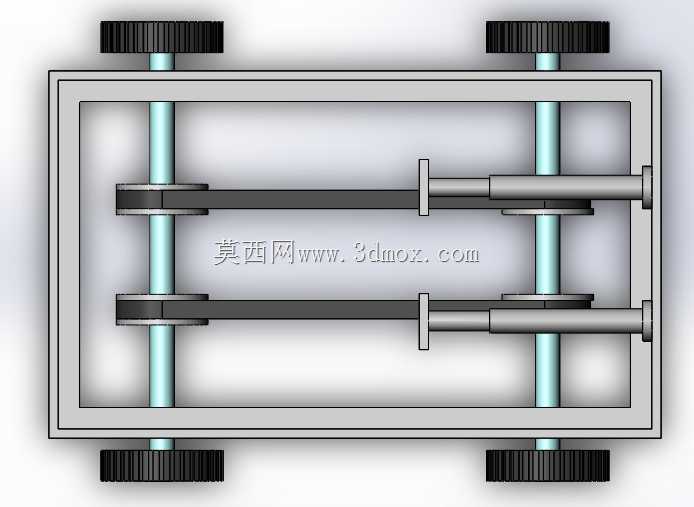

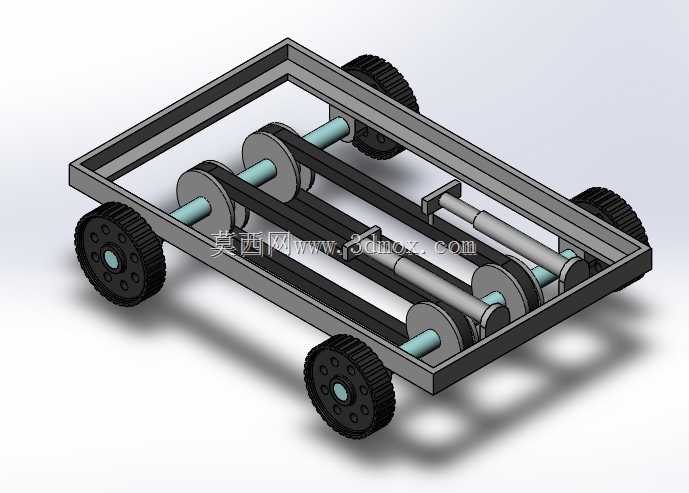

这款气动行走小车的设计，最初是面向教学演示场景与轻型物料短途转运需求开发的，在高校机械原理实训课堂、车间工位间轻载物料输送场景中都能适配，不需要外接电源，仅通过压缩空气作为动力源，就能完成直线往复行走动作，对于防爆要求较高、不允许电气设备接入的作业场景，也能满足基础的移动输送需求。从结构设计逻辑来看，整车采用开放式矩形金属框架作为承载底盘，框架型材选用标准等边角钢拼接，底盘整体长宽尺寸控制在320mm×180mm区间，框架高度预留45mm的安装空间，所有传动部件全部内嵌在框架内部，既避免了外露传动部件的磕碰风险，也能在底盘上方预留出200mm×150mm的载物安装平面，可根据实际使用需求加装载物托盘或者简易执行机构。动力单元采用两个连续往复运动的标准气缸作为动力输出核心，两个气缸平行布置在底盘中部的纵向安装梁上，气缸行程匹配车轮转动一周对应的线位移，通过气缸的连续伸缩动作配合皮带传动结构，将直线往复运动转化为车轮的旋转运动，不需要额外配置复杂的气动换向控制回路，仅通过气缸自身的行程触发换向就能实现连续行走，大幅简化了气路配置难度。行走轮组共配置四个自由滑轮，分别安装在底盘前后两端的贯通轮轴上，轮轴采用光轴配合轴套直接固定在框架两侧的安装孔位，轮轴与框架之间预留0.1mm的转动间隙，不需要额外配置轴承就能实现顺畅转动，降低了整体加工与装配成本。传动部分采用两组平行皮带传动装置，分别对应前后轮轴的动力传递，气缸输出的动力通过第一组皮带传递到中间传动轴，再通过第二组皮带同步传递到前后轮轴，保证四个车轮的转动线速度一致，避免行走过程中出现跑偏、打滑的问题，皮带选用标准平皮带，张紧度通过底盘上预留的腰型安装孔进行调节，日常维护不需要拆解整体框架，仅需松开安装螺栓就能完成皮带更换与张紧调整。在安装边界设计上，所有部件的安装孔位都采用标准化尺寸设计，气缸安装座、轮轴固定位都预留了通用安装接口，后续如果需要调整行走速度，仅需更换不同直径的皮带轮就能实现传动比调整，不需要重新加工底盘框架；底盘底部预留了12mm的离地间隙，能够适应车间常见的平整地坪、普通塑胶实训场地的行走需求，不会因为地面微小凸起出现卡滞问题。整体结构没有采用复杂的异形零件，90%以上的零部件都可以选用标准五金件拼装完成，加工难度低，装配流程简单，既可以作为机械传动教学的实操装配案例，也能经过简单改装后作为轻型气动移动平台，搭载小型检测元件或者轻载物料完成定点输送作业。
