表面贴装型双列直插集成电路芯片结构

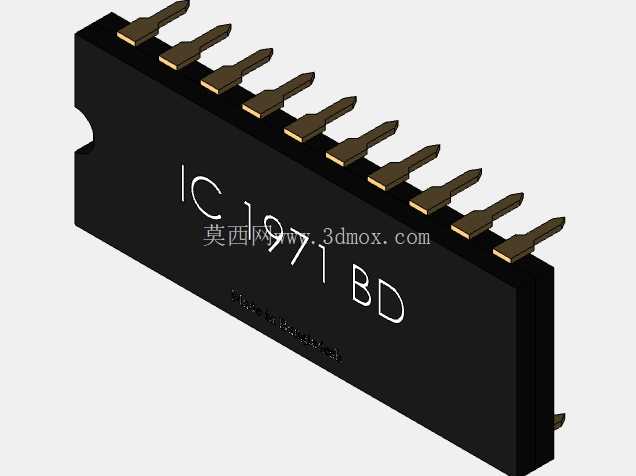

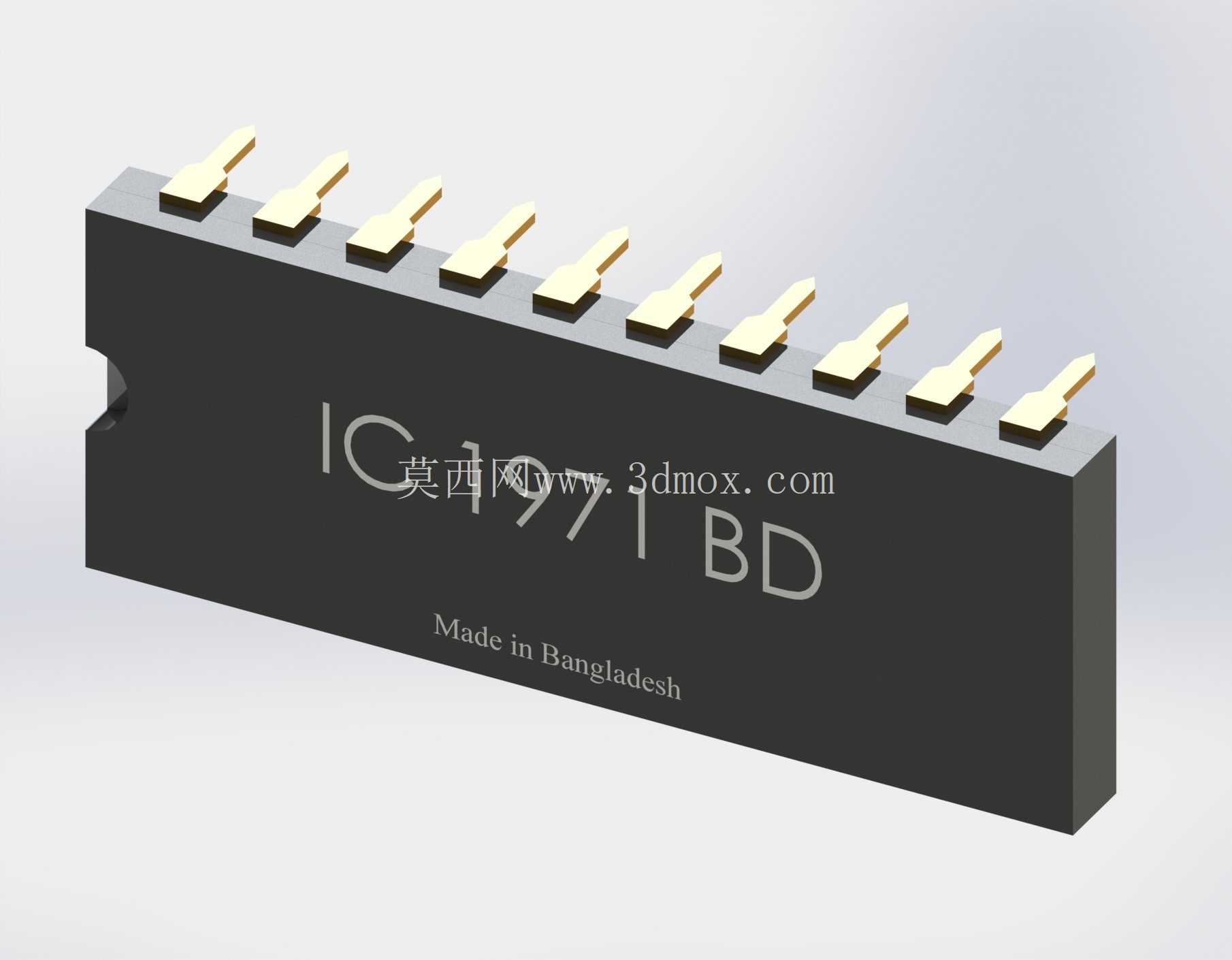

　　在消费电子、工业控制板卡、通讯设备主板的PCB设计环节，这类表面贴装封装的集成电路是板级电路最核心的功能载体，承担信号运算、逻辑控制、电源稳压、信号转换等核心作用，小到便携数码产品的主控板，大到工业控制柜内的控制模块，都能见到同封装规格芯片的应用。做这类芯片的三维建模时，首先要匹配实际SMT贴片生产的安装边界，引脚的中心间距、引脚伸出封装本体的长度、引脚共面度公差都要严格对应量产器件的实际参数，否则在做PCB板级装配干涉检查时，很容易出现贴片对位偏移、引脚与焊盘不匹配的问题，直接影响后续SMT产线的良率。从结构设计逻辑来看，这类双列对称引脚的封装本体采用黑色环氧塑封材质，核心的硅晶圆 die 被完全包裹在塑封料内部，

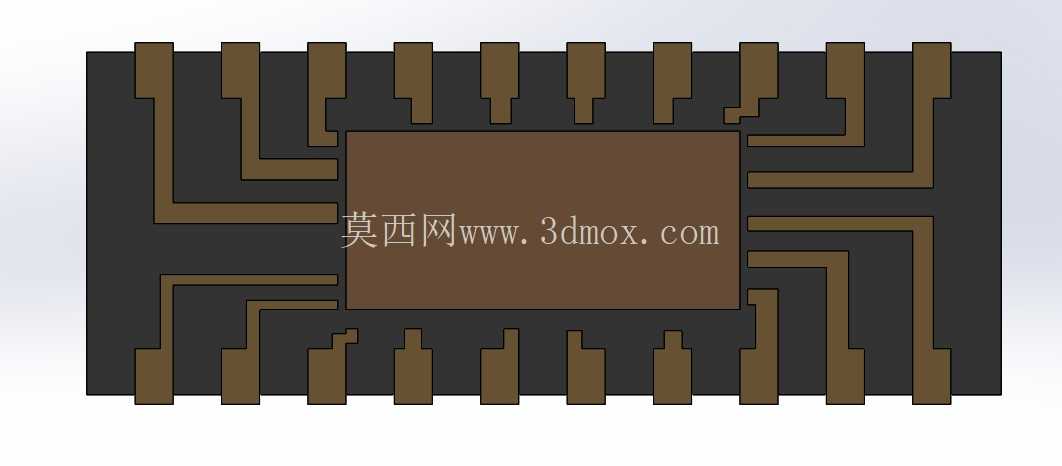

　　通过内部金属引线框架与两侧的外露引脚实现电气连接，建模时不需要还原内部晶圆的微观结构，但要把外部引脚的排布规律、本体表面的标识区域、引脚的折弯角度做准确还原——引脚靠近本体的位置有一段水平贴装段，末端做轻微的向下折弯，保证回流焊过程中焊锡能充分浸润引脚与焊盘的结合面，避免虚焊。实际选型做结构适配时，要注意这类芯片的安装高度公差，塑封本体的顶面到PCB板面的高度通常控制在1.5mm以内，周边布局其他贴片元件时要预留足够的安全距离，尤其是在做波峰焊或者选择性波峰焊的工装设计时，要给芯片周边留出挡锡条的安装空间，避免焊锡溢到芯片引脚之间造成短路。很多刚接触板级结构设计的工程师容易忽略芯片本体的边角倒角，

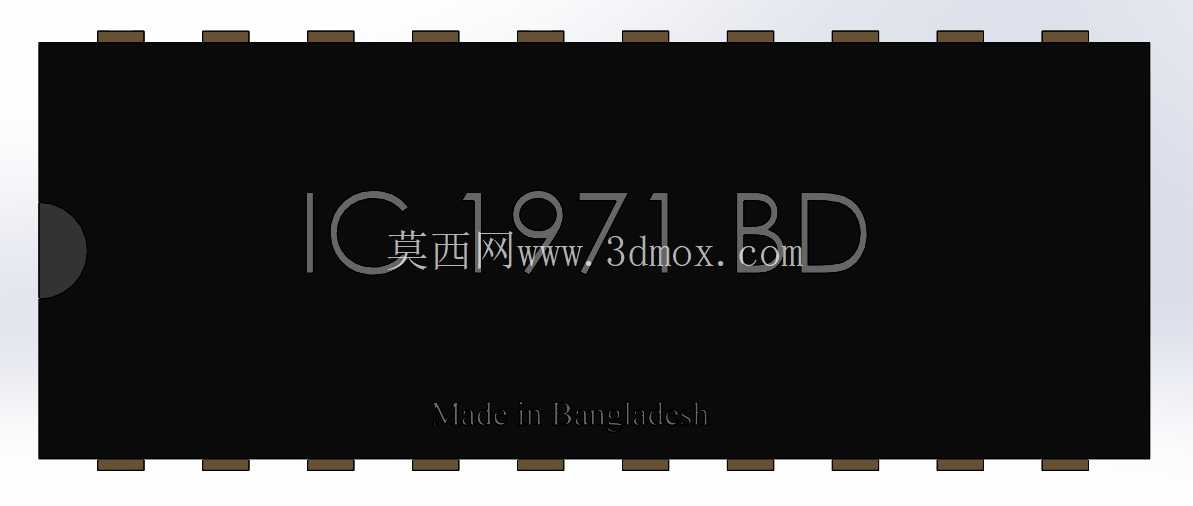

　　实际量产的塑封芯片四个边角都有微小的脱模倒角，建模时如果做成纯直角，在做整机外壳的装配干涉检查时，容易误报干涉问题，导致后续结构件反复改模。另外，芯片表面的丝印区域建模时要预留出平整的平面，不需要把具体丝印字符做进模型结构里，因为不同批次、不同功能的同封装芯片丝印内容会有差异，预留平面即可满足后续渲染、BOM表标注的需求。从板级布局的实际需求出发，这类双列贴片芯片在PCB上的摆放方向通常要匹配过炉方向，引脚的长度方向垂直于回流焊的传送方向，减少连锡风险，建模时把引脚的对称度做准，就能直接导入PCB设计软件做3D布局校验，不需要二次调整模型坐标。还要注意塑封本体的颜色是哑光黑色，表面没有强反光特性，做模型材质赋值时要调整粗糙度参数，

　　匹配实际器件的视觉效果，避免做装配动画或者产品宣传渲染时出现塑料质感失真的问题。在做维修性设计校核时，准确的芯片三维模型能帮助评估热风枪拆焊时的操作空间，芯片两侧预留的拆焊空间要满足热风嘴的作业尺寸，避免周边过高的元件挡住热风通道，导致拆焊时加热不均损坏周边器件。这类封装的芯片引脚数量从8脚到20脚不等，本次建模的16脚规格是交流稳压类电路、逻辑控制类电路最常用的封装规格，引脚的宽度、引脚之间的间距完全按照JEDEC相关封装标准制作，能直接适配通用的SMT钢网开孔设计，不需要单独调整焊盘尺寸。很多工程师在做芯片建模时容易把引脚的厚度做厚，实际这类贴片IC的引脚是薄铜片冲压成型，表面做镀锡处理，厚度通常在0.2mm左右，建模时如果厚度偏差超过0.05mm，就会导致装配检查时引脚与焊盘的贴合度计算错误，影响仿真分析的结果。另外，塑封本体与引脚的结合位置要做微小的溢胶特征还原，实际量产过程中塑封料会在引脚与本体的结合处有极薄的溢胶层，虽然这个特征不影响装配，但能大幅提升模型的写实度，在做产品拆解动画、工艺演示动画时更贴近真实生产场景。
