椭圆形变径导流集气罩结构设计

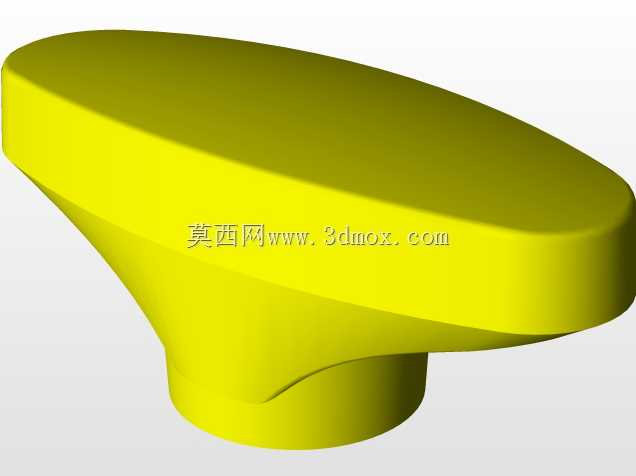

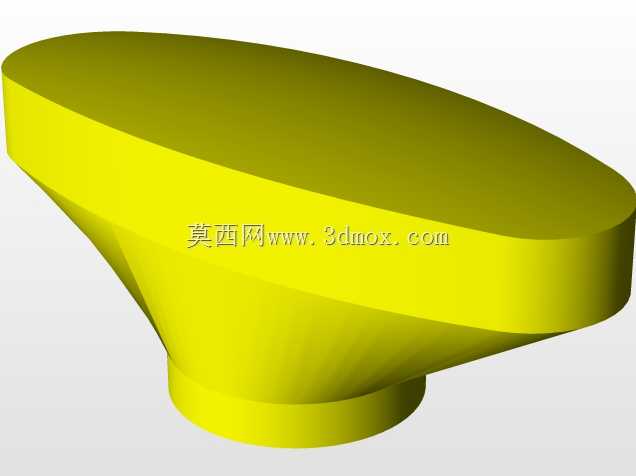

　　在工业通风除尘、物料气力输送以及局部排风系统的现场布设中，这类上宽下窄的椭圆形变径结构是极为常用的集流导流部件，很多现场调试阶段出现的排风阻力过大、粉尘捕集率不足问题，往往都和集气罩的型线设计不合理直接相关。不同于常规圆形或矩形的标准集气罩，该结构采用椭圆形的上端开口设计，主要是为了适配长条形的产尘源或排风点位——比如皮带机受料点的横向落料区、焊接工位的长焊缝作业区、生产线边的狭长排气槽，这类场景下如果用圆形集气罩，要么需要加大整体罩口尺寸占用过多安装空间，要么会出现罩口边缘风速不均、远端捕集风速不足的问题，椭圆形罩口可以在保证横向覆盖长度的同时，压缩纵向的无效占用空间，更贴合狭长产尘面的气流捕集需求。

　　从结构设计逻辑来看，该部件的下端采用标准圆柱形接口，是为了直接匹配常规圆形通风管道的安装规范，无需额外做异形转圆的接头配件，现场安装时可以直接通过卡箍、法兰或者承插方式对接下游的圆形风管，减少现场改制的工作量。中间的过渡段采用平滑的曲面变径，而非折线形的天圆地方结构，核心考量是降低气流通过时的局部阻力系数——折线变径会在折角位置形成明显的气流涡旋，不仅会增加整个排风系统的压损，导致风机选型时需要预留更多风压余量提升运行能耗，还容易在涡旋区堆积输送的粉尘颗粒，长期运行后出现积料堵塞的问题，平滑曲面过渡可以让气流从椭圆形罩口到圆形管道的流转过程更顺畅，减少涡旋区的产生，降低阻力的同时也能减少积尘隐患。

　　在实际安装边界的适配性上，该结构的罩口边缘做了等厚度的平直翻边，这个细节设计有两个实际作用：一是提升罩口整体的结构刚度，避免薄板材加工的罩体在运输、安装过程中出现椭圆口变形，保证安装后罩口的型线精度；二是翻边结构可以在罩口周边形成小幅的气流整流效果，减少罩口外侧的气流短路，提升有效捕集范围。下端圆柱接口的长度预留了足够的安装余量，不管是采用抱箍连接还是法兰对接，都有足够的配合长度保证连接强度，不会出现接口过短导致的连接脱落、漏风问题。

　　从应用场景的适配细节来说，这类集气罩的设计需要提前匹配现场的排风风速要求，罩口的控制风速根据捕集介质的不同会有明显差异：捕集焊接烟尘这类轻量悬浮颗粒物时，罩口平均风速控制在0.5-1.0m/s即可满足捕集需求；如果是捕集打磨产生的较重矿物粉尘，罩口风速需要提升到1.0-2.0m/s才能避免颗粒逃逸。该结构的椭圆形罩口长宽比、过渡段的收敛角度，都是按照低阻导流的原则设计的，收敛角度控制在气流无脱壁的合理区间内，既不会因为收敛过缓导致罩体整体高度过大、占用过多竖向安装空间，也不会因为收敛过急导致气流在过渡段出现脱壁、增加局部阻力。

　　在建模实现的过程中，这类异形变径结构需要重点保证曲面的G1连续，也就是过渡曲面和上端椭圆面、下端圆柱面的连接处要保证切线连续，不能出现明显的折棱，否则不仅会影响实际的气流通过性能，在后续做板材展开下料的时候，也会出现展开面折线错位、下料拼接误差过大的问题。如果是采用薄钢板加工该部件，建模时还需要提前预留板材的折弯、拼接余量，考虑不同加工工艺的公差累积：如果是采用整体旋压工艺，曲面的壁厚变化需要在建模时做相应补偿；如果是采用分块拼接焊接工艺，需要合理划分拼接线的位置，尽量把拼接线放在气流流速较低、结构应力较小的区域，减少焊接变形对整体型线的影响。

　　很多现场工程人员在选用这类集气部件时，容易忽略罩体型线对系统性能的影响，随意采用手工敲制的折线变径结构，往往导致系统实际风量达不到设计值，要么捕集效果差，要么盲目加大风机功率造成能耗浪费。这种经过型线优化的椭圆形变径集气罩，在相同的罩口覆盖面积、相同的接口尺寸下，局部阻力系数比折线形结构低30%以上，能有效降低风机的运行功耗，同时平滑的内壁也不容易积料，减少日常运维的清理工作量。在一些空间受限的安装场景，比如设备上方净空不足、横向安装位置被其他管线挤占的情况下，这种扁椭圆形的罩口设计可以更好地适配现场的空间边界，不需要为了安装集气罩改动其他已布设的管线或设备结构，大幅降低现场安装的改制成本。
