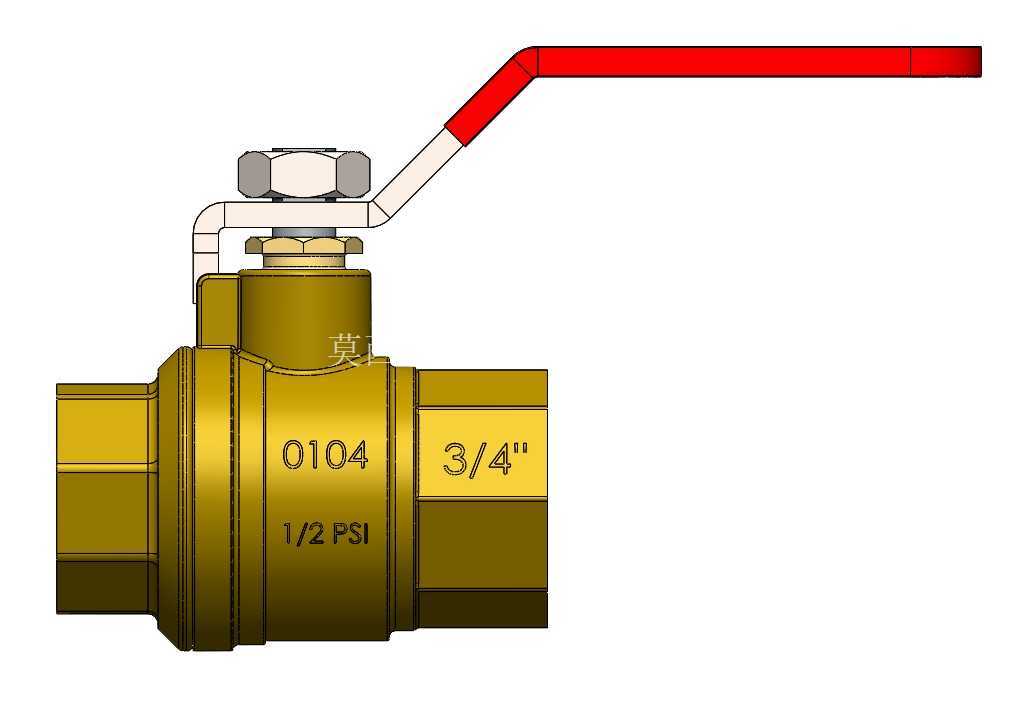

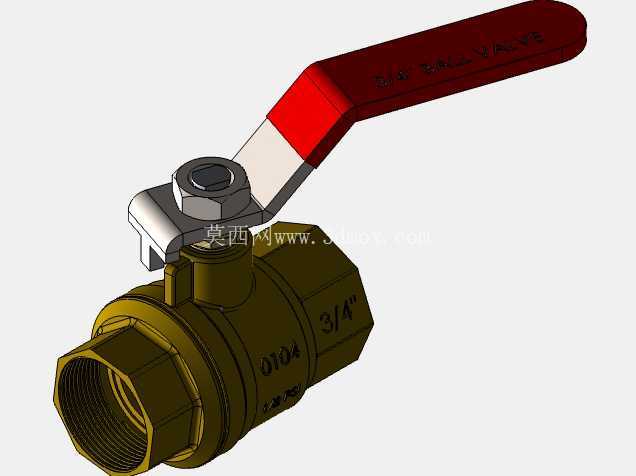

3/4寸内螺纹黄铜手动球阀结构设计

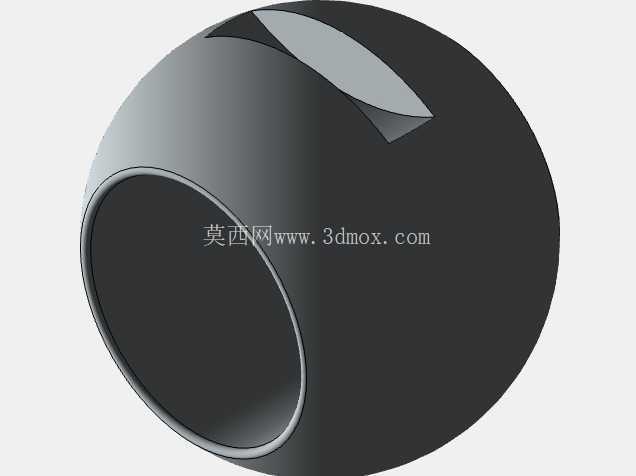

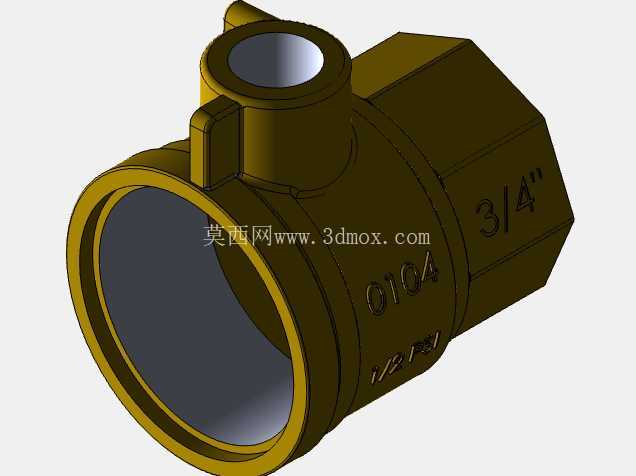

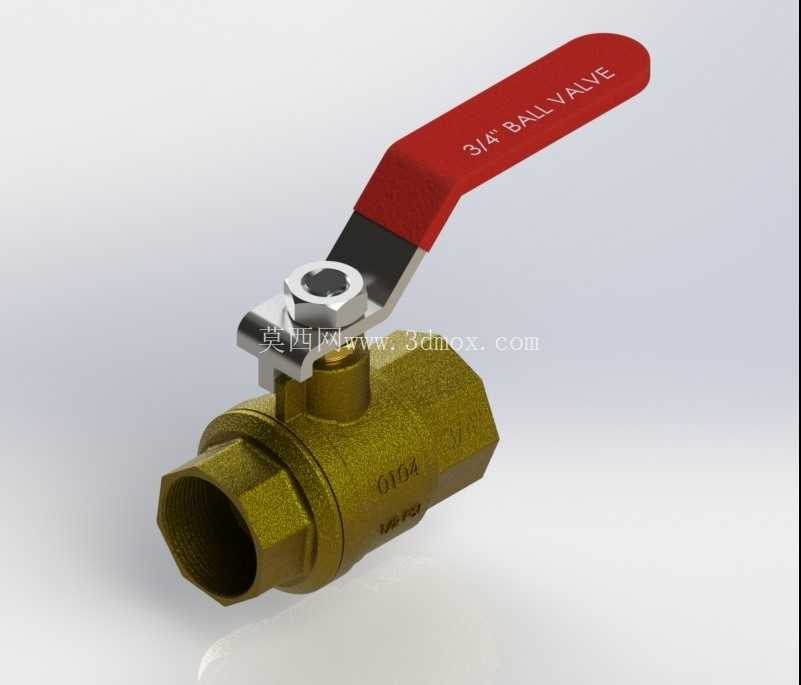

　　这款3/4英寸规格的内螺纹黄铜球阀，主要面向民用给排水、小型液压回路、低压气动输送、暖通空调支路等场景的通断控制需求，适配公称通径DN20的管路系统，日常工况下可耐受最高1.6MPa的工作压力，适用介质温度区间覆盖-10℃到120℃，能满足清水、压缩空气、轻质液压油、非腐蚀性采暖热水等常见流体的截断控制要求。从结构设计逻辑来看，这款球阀采用浮动球密封结构，核心的穿孔球体采用整铜车削成型，流道做了全通径匹配设计，介质通过时的流阻几乎与同通径直管段持平，不会出现明显的节流压降，也不容易在阀腔内部滞留介质杂质，长期使用的堵塞风险远低于同规格的截止阀、闸阀类产品。阀体采用热锻黄铜一体成型工艺，

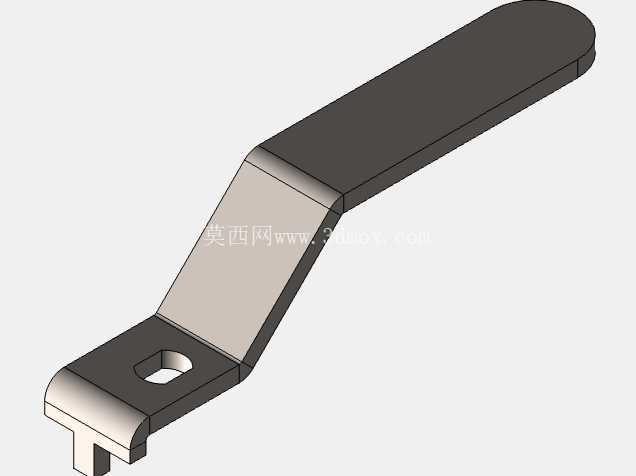

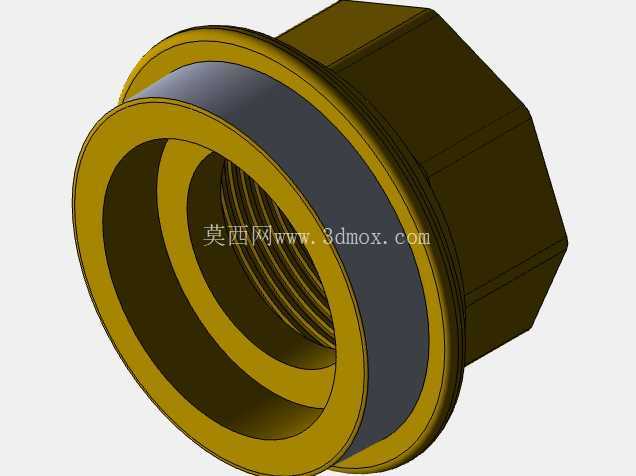

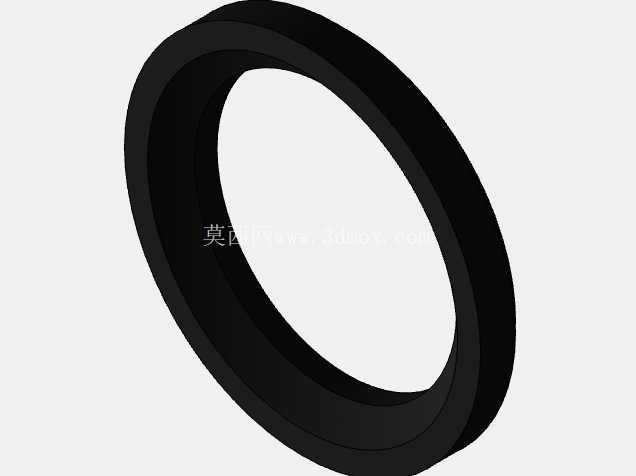

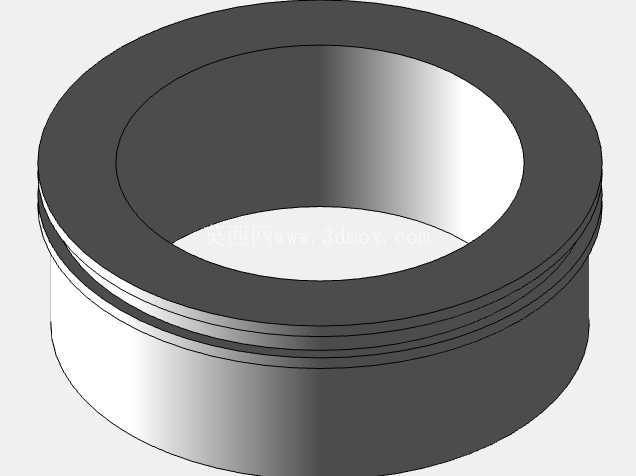

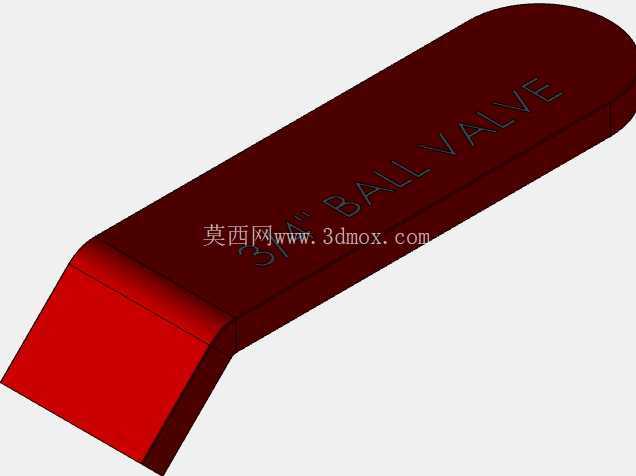

　　两端的内螺纹接口严格遵循55度密封管螺纹标准加工，螺纹牙型饱满无断牙，安装时配合生料带或密封胶即可实现可靠的端面密封，无需额外加装密封垫片，能有效降低现场安装的配件成本与工时消耗。手柄部分采用杠杆式加长设计，红色包覆层为防滑耐磨的酚醛树脂材质，手柄表面压制的规格标识清晰可辨，操作时仅需施加很小的力矩即可完成90度回转，实现阀门全开到全关的状态切换，手柄在全开、全关位置都设置了机械限位结构，避免操作过位导致的密封面磨损，同时手柄的安装方向与球体流道方向平行，现场巡检时无需拆卸阀门即可直观判断当前的开关状态，能有效降低误操作概率。密封结构上，球体两侧采用聚四氟乙烯阀座做径向密封，阀杆部位采用双重O型圈做轴向密封，

　　阀杆装配采用下装式防飞出结构，即使在阀腔带压的状态下操作，也不会出现阀杆被介质压力顶出泄漏的风险，相比上装式阀杆结构的安全冗余更高。从安装边界来看，这款球阀的主体长度（两端螺纹端面间距）为72mm，阀体最大外轮廓宽度为38mm，手柄全开状态下的总高度为105mm，安装时仅需要预留出足够的手柄回转空间即可，不需要额外预留过大的检修操作空间，非常适合在管路排布紧凑的设备内部、狭小管井空间内安装使用。实际选型应用中，这款球阀不适合用于调节类工况，仅作为通断截断使用，长期处于半开状态时，高速流动的介质会持续冲刷球体密封面，容易造成密封面冲蚀磨损，导致阀门内漏；日常维护时仅需要定期检查阀杆部位的密封情况，如果出现轻微外漏，

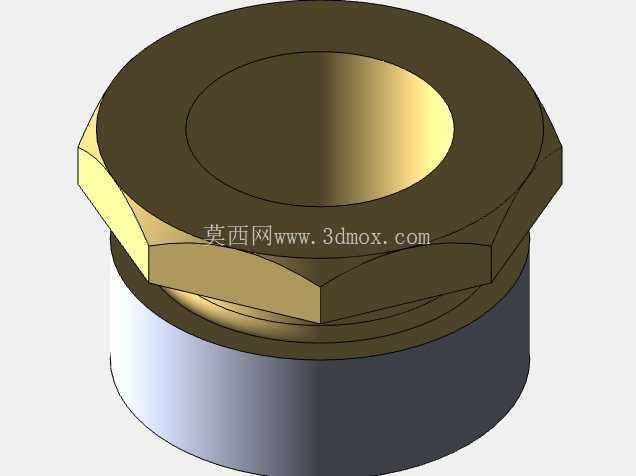

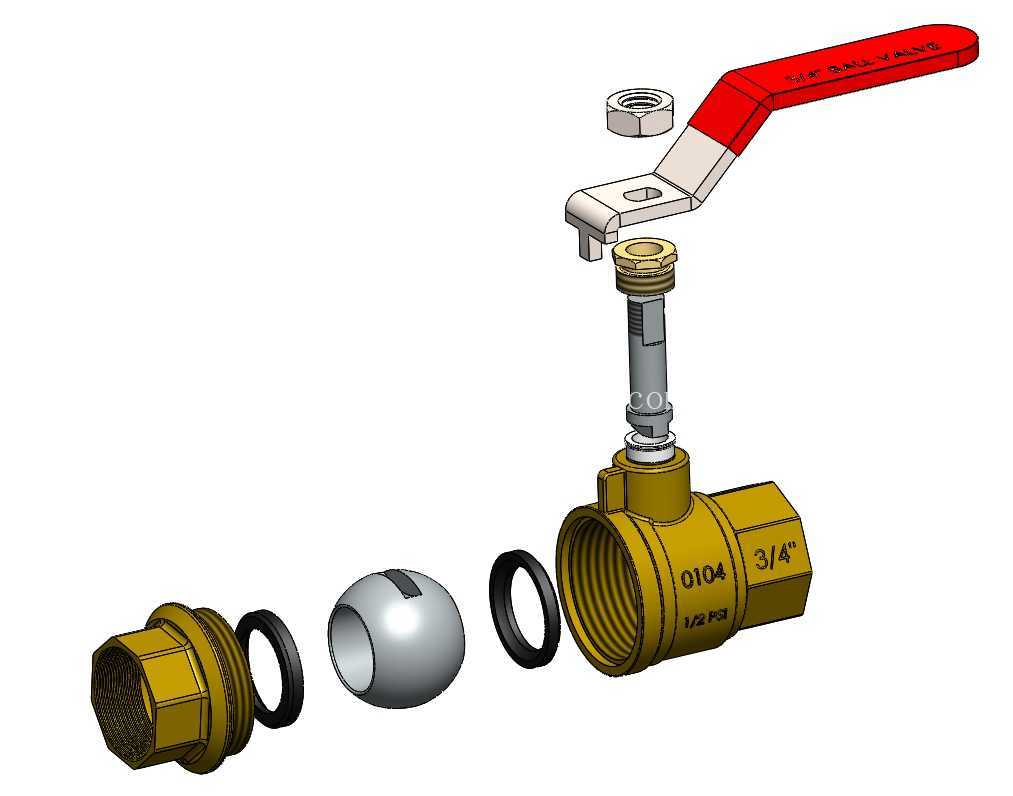

　　适当压紧阀杆压盖的螺母即可实现密封补偿，不需要整体拆解阀门，维护操作十分简便。建模过程中，对阀体的锻造成型拔模角度、螺纹收尾的退刀槽结构、球体与阀座的配合间隙、手柄与阀杆的方榫连接公差都做了1:1的还原，所有配合面的公差设定都符合通用五金配件的加工精度要求，可直接用于管路系统的装配干涉校验、设备三维布局演示、维修拆装模拟等场景，也可作为同类型阀门改型设计的基础结构参考。
