角式法兰连接弹簧式安全泄压阀结构

　　在工业承压系统的设计环节中，安全泄压类部件是整套管路与容器防护体系的最后一道物理屏障，这款角式结构的法兰连接安全阀，主要适配垂直安装于承压容器或管路的转角位置，区别于直通式安全阀的轴向流道设计，其进、出口流道呈90度垂直布局，能在不额外增加管路弯头配件的前提下，直接完成竖向容器顶部与横向泄压管路的衔接，减少管路系统的流阻损失与连接泄漏点。从实际应用场景来看，这类阀门广泛覆盖蒸汽锅炉、压缩空气储罐、工业制冷系统、化工物料承压输送管路等场景，当系统内部压力因工况波动、温控失效、进料异常等原因攀升至预设的开启阈值时，阀瓣会在介质压力作用下克服上部弹簧预紧力自动抬升，快速将超压介质通过出口侧的泄压管路引导至安全排放区域，避免容器或管路因超压发生形变、破裂甚至爆炸事故，待系统压力回落至安全回座压力值后，阀瓣会自动回落密封，阻断介质继续外泄，保障系统恢复正常运行压力区间。

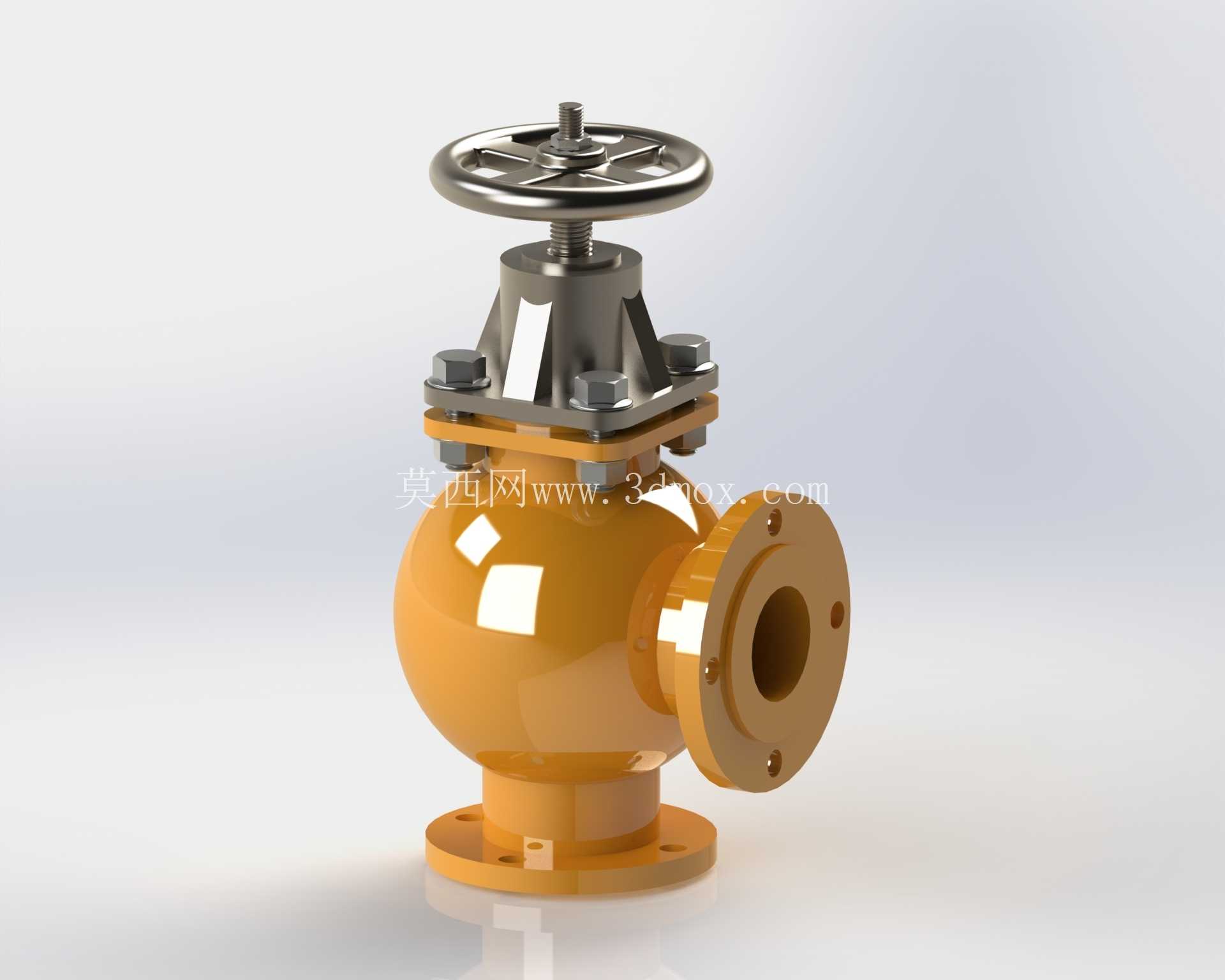

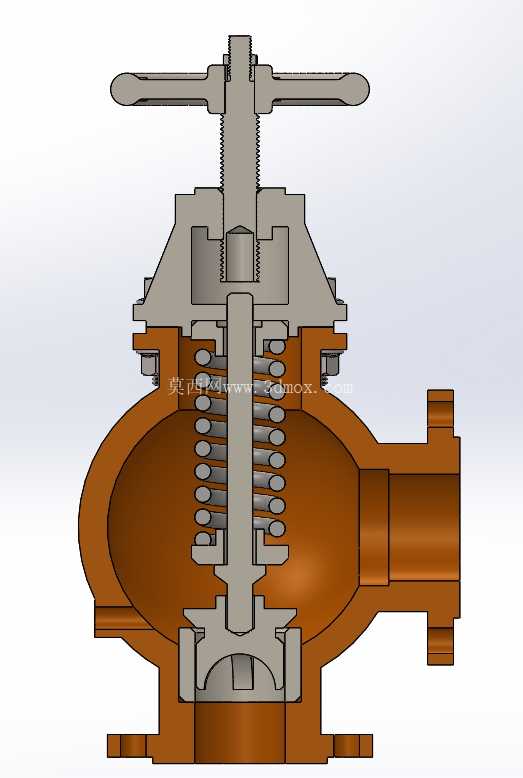

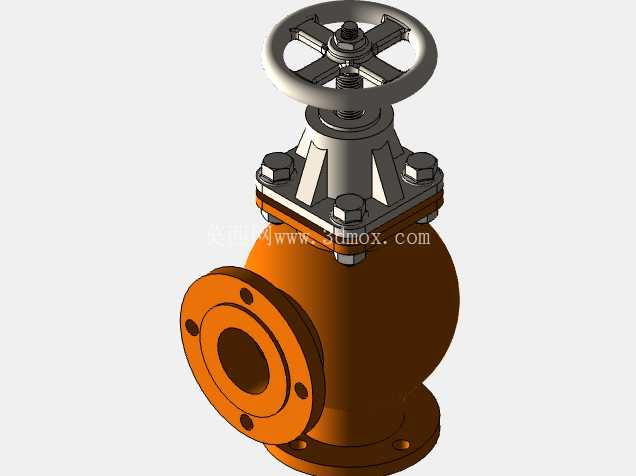

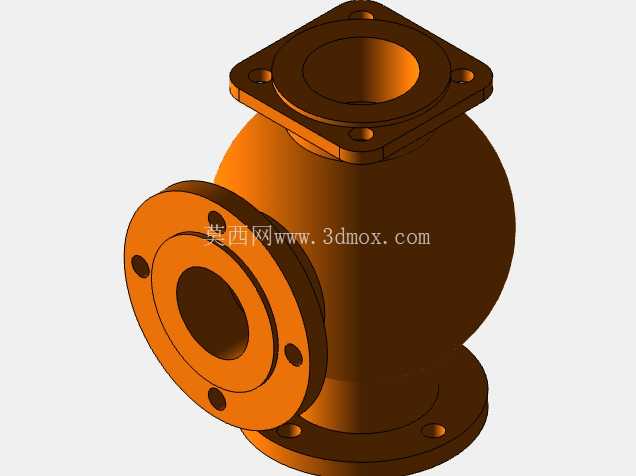

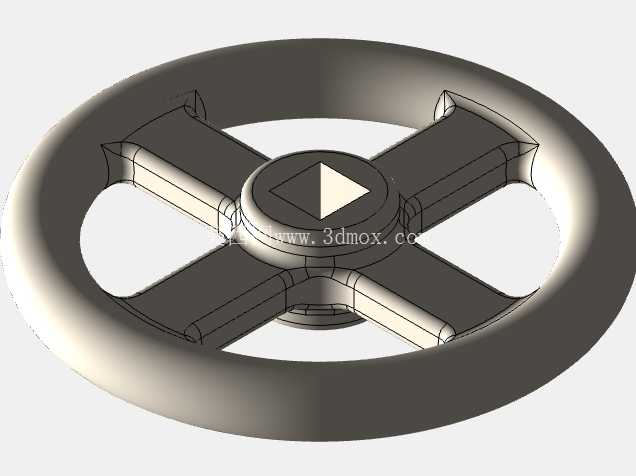

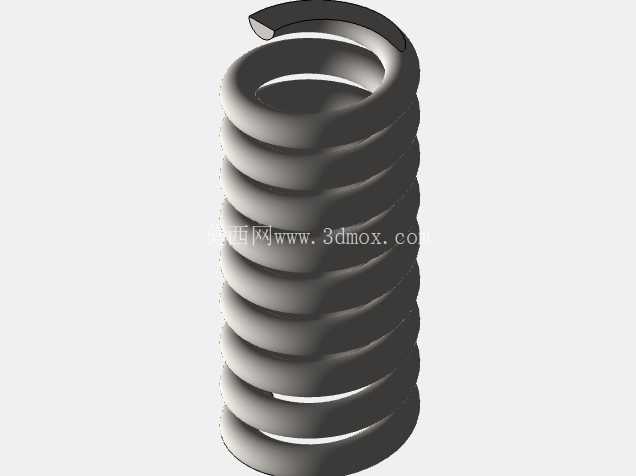

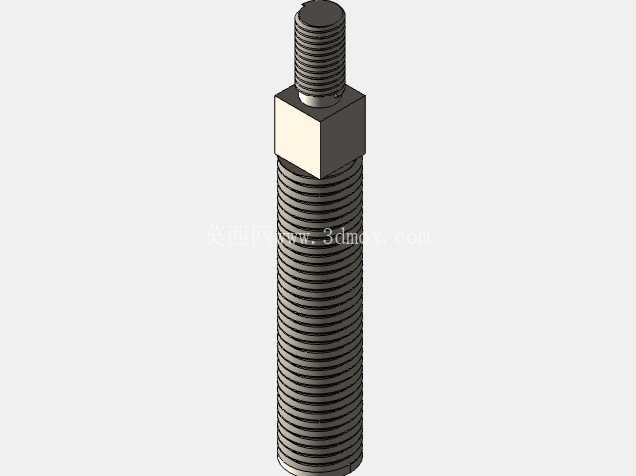

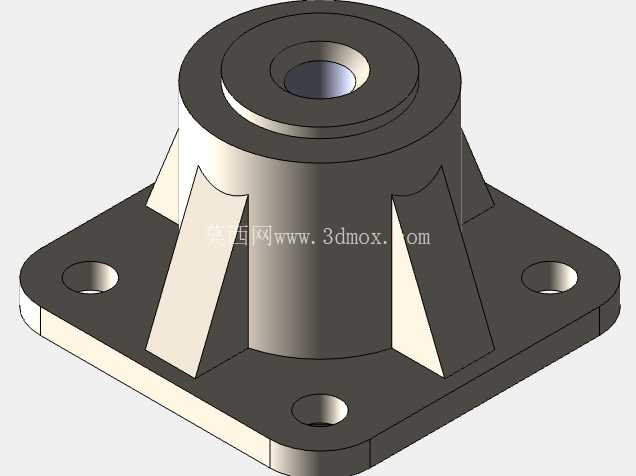

　　从结构设计逻辑来看，这款模型还原了弹簧直接载荷式安全阀的核心结构组成：底部为与承压容器连接的进口法兰，法兰端面预留标准螺栓孔位，可匹配对应压力等级的法兰垫片完成端面密封，避免连接位置出现介质渗漏；中部为球形的阀体流道腔，相较于直筒式阀体，球形腔体的介质缓冲空间更大，能减少介质高速排放时对阀体内壁的冲蚀，同时降低阀瓣启闭过程中的流场扰动，提升压力动作的稳定性；上部的阀盖组件通过均布的六角螺栓与阀体法兰紧固连接，阀盖内部容纳弹簧组件与阀杆导向结构，阀杆顶部设置手轮结构，可在设备检修、压力校验环节手动调整弹簧预压缩量，完成安全阀开启压力的现场校准，手轮下方设置锁紧螺母，校准完成后可锁定调整位置，避免运行过程中因振动导致预紧力偏移。

　　从安装边界与尺寸适配角度，建模过程中严格遵循通用法兰连接安全阀的安装尺寸规范，进口法兰的螺栓孔中心距、法兰端面厚度、密封面凸台尺寸均匹配对应公称通径的法兰标准，出口侧法兰的朝向可根据现场管路布局调整安装角度，阀体整体的竖向安装高度、横向出口的伸出长度均预留了足够的操作空间，安装时无需额外切割或改动周边管路结构，手轮的操作高度处于常规人工操作的舒适区间，日常巡检时可直接观察阀杆位置判断阀门启闭状态，无需额外搭设操作平台。

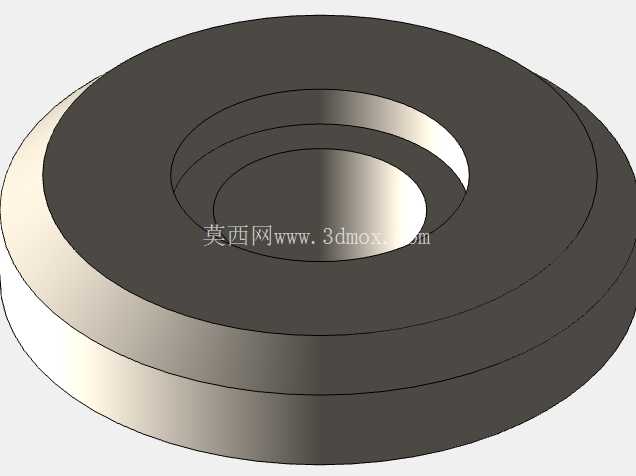

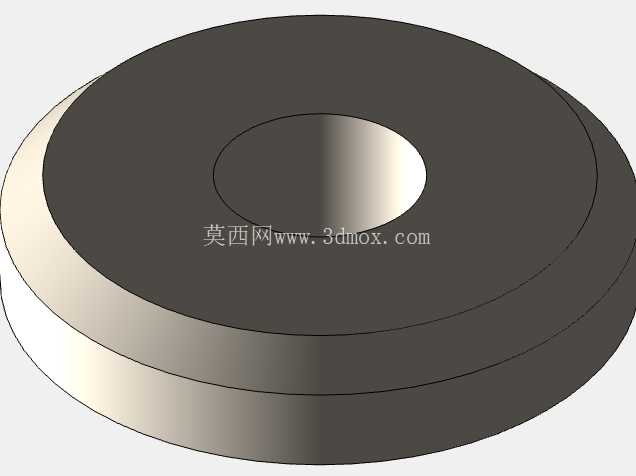

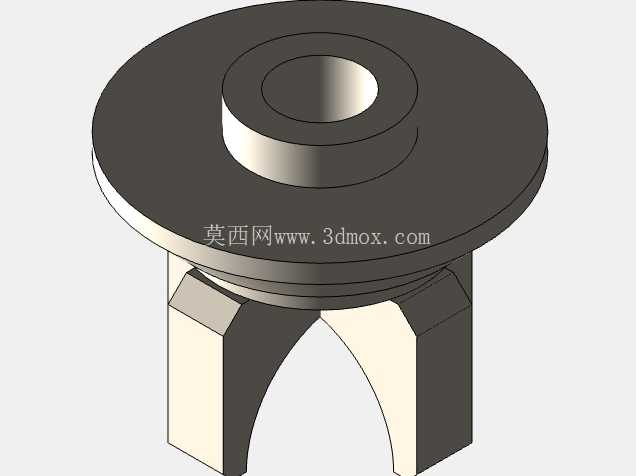

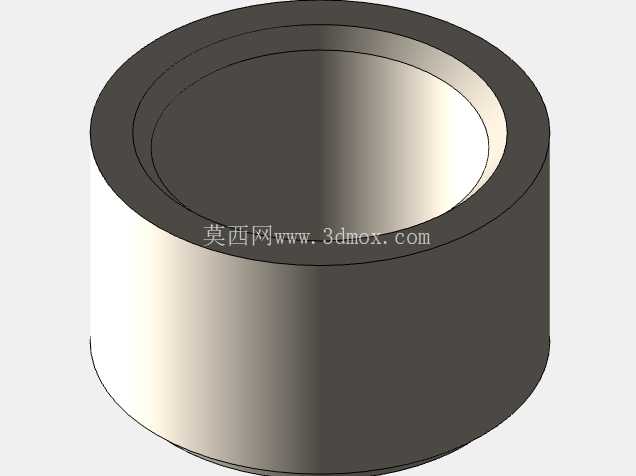

　　在流道设计细节上，阀瓣与阀座的密封面采用锥面配合结构，相较于平面密封，锥面密封的对中精度更高，密封比压分布更均匀，在长期反复启闭的工况下能保持稳定的密封性能，减少正常压力下的介质内漏；阀杆与阀盖之间设置导向衬套，可避免阀瓣启闭过程中出现偏磨，保证阀瓣每次回落都能准确贴合阀座密封面；阀体下部设置的排污螺塞，可在设备停机维护时排出阀腔内部积存的冷凝水、杂质颗粒，避免杂质卡滞阀瓣导致阀门失效。这类角式安全阀在选型匹配时，需要根据系统的工作介质特性、额定工作压力、最大泄放量来匹配对应的弹簧刚度等级与通径规格，建模时还原的结构细节可直接用于管路系统的装配干涉检查、安装空间校核，帮助设计人员在方案阶段就确认阀门与周边管道、设备支架的位置关系，避免现场安装时出现空间不足、操作干涉等问题。
