多滤筒锥形工业集尘设备结构设计

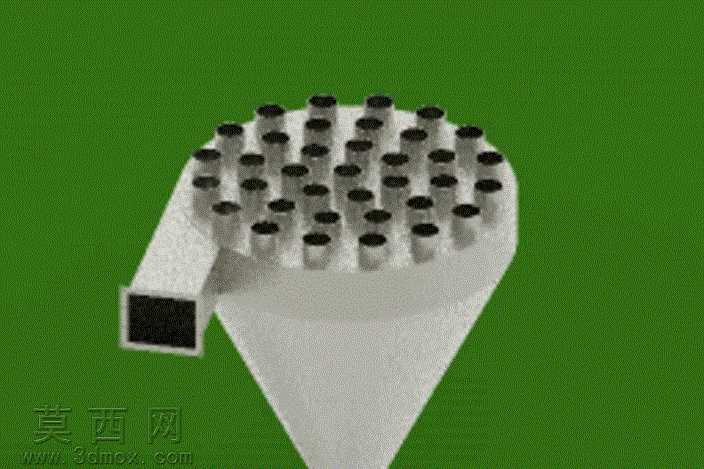

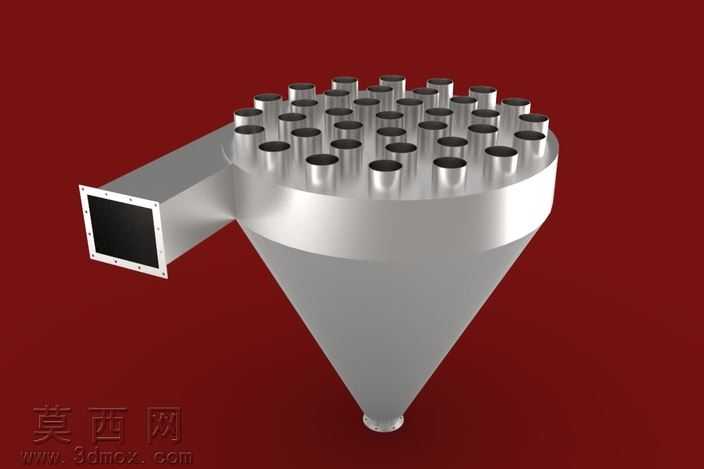

本作品为工业除尘场景使用的多滤筒锥形集尘器三维建模成果，建模过程以工业除尘的实际工况需求为核心逻辑展开。首先完成整体结构的比例搭建，采用上宽下窄的锥形集灰腔体作为主体承载结构，锥角参数经过反复推演，确保收集的粉尘能够依靠自重顺畅滑落至腔体底部，避免粉尘在腔体内壁发生粘附堆积，影响设备长期运行的除尘效率。上部的滤筒安装平台采用圆形平面布局，按照均匀排布的原则设置数十个滤筒安装位，每个安装位的孔径、深度参数完全统一，既保证滤筒安装后的密封性，也让含尘气流通过滤筒时的过滤阻力分布均匀，避免局部气流流速过快造成滤筒过早损耗。侧面的进风口采用方形接口设计，接口与锥形腔体的连接位置做了平滑过渡的曲面处理，引导含尘气流进入腔体后形成稳定的旋流路径，大颗粒粉尘在旋流离心力作用下率先沿腔壁滑落至底部，细小粉尘则随气流上行经过滤筒完成过滤，有效降低滤筒的过滤负荷。建模过程中对各部件的连接结构做了精细化处理，滤筒安装位的限位凸台、进风口的连接法兰边、腔体底部的卸灰口连接结构都按照实际装配需求预留了合理的公差间隙，所有部件的壁厚参数保持统一，既满足设备运行的结构强度要求，也兼顾了实际生产加工的工艺可行性。材质渲染阶段，主体腔体采用哑光磨砂金属材质，还原工业除尘设备常用的碳钢喷塑壳体质感，滤筒顶部的端盖采用深灰色硬质塑料材质，进风口内部做深色哑光处理模拟气流通道的视觉效果，背景采用纯色哑光绿底突出设备主体结构，渲染时调整了柔和的漫反射光照角度，清晰展现锥形腔体的曲面弧度、滤筒排布的规整性以及各连接部位的结构细节，整体模型结构完整，各部件的装配逻辑清晰，可直接用于工业除尘方案的效果展示、设备结构原理讲解以及后续的工程化设计参考。
