4英寸钻床用快动式台虎钳结构设计

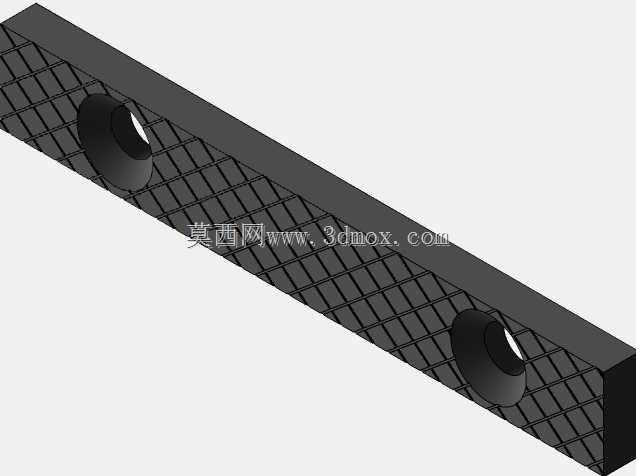

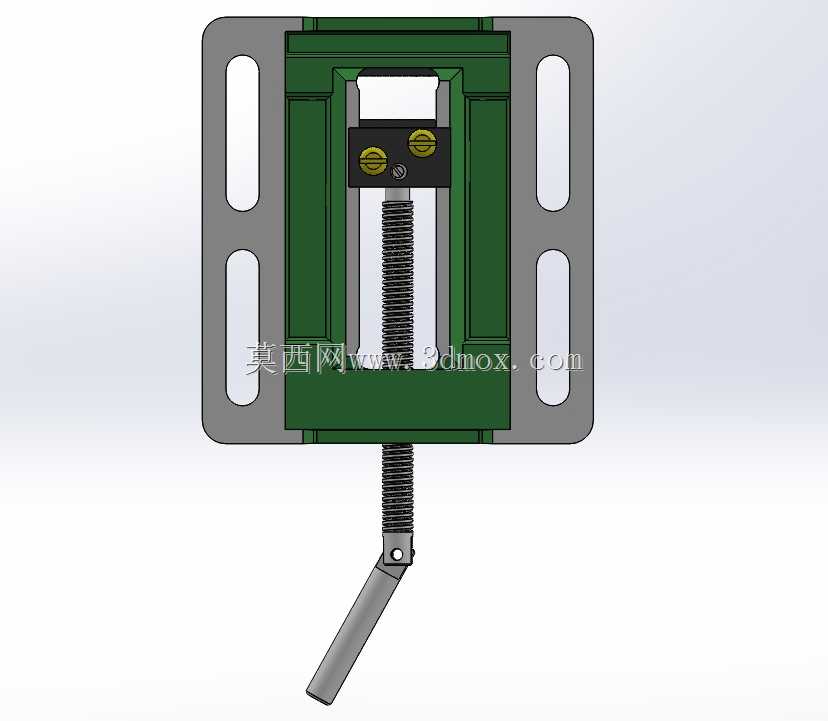

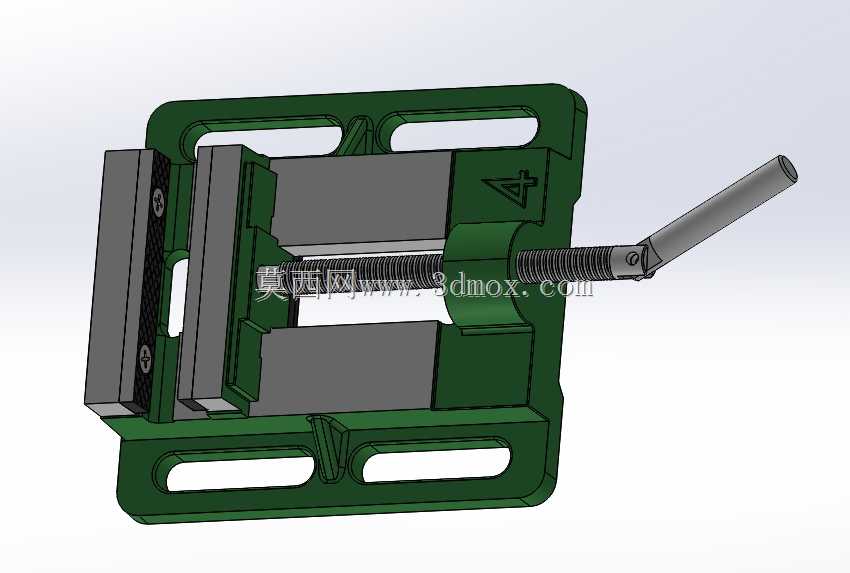

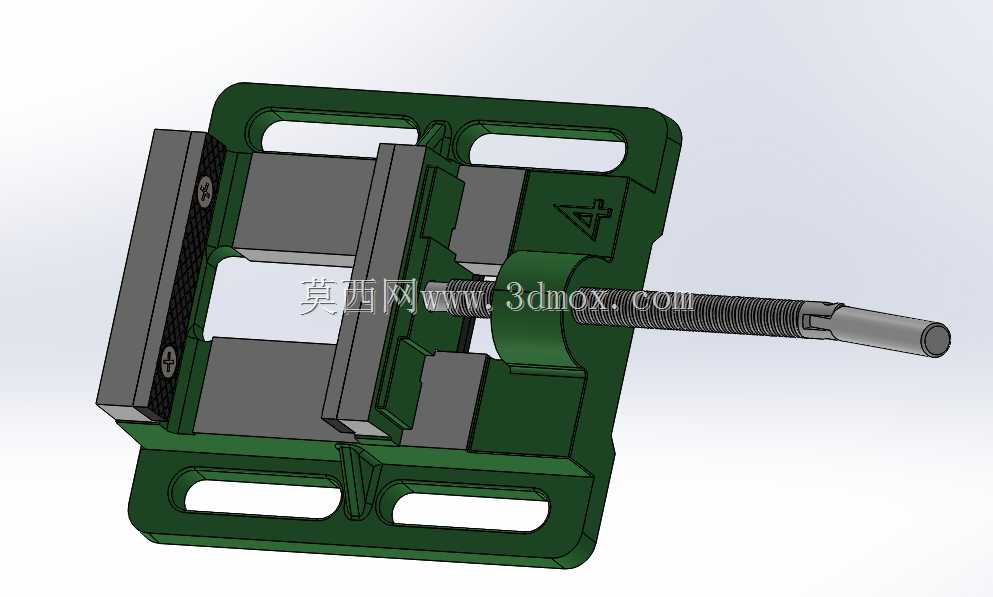

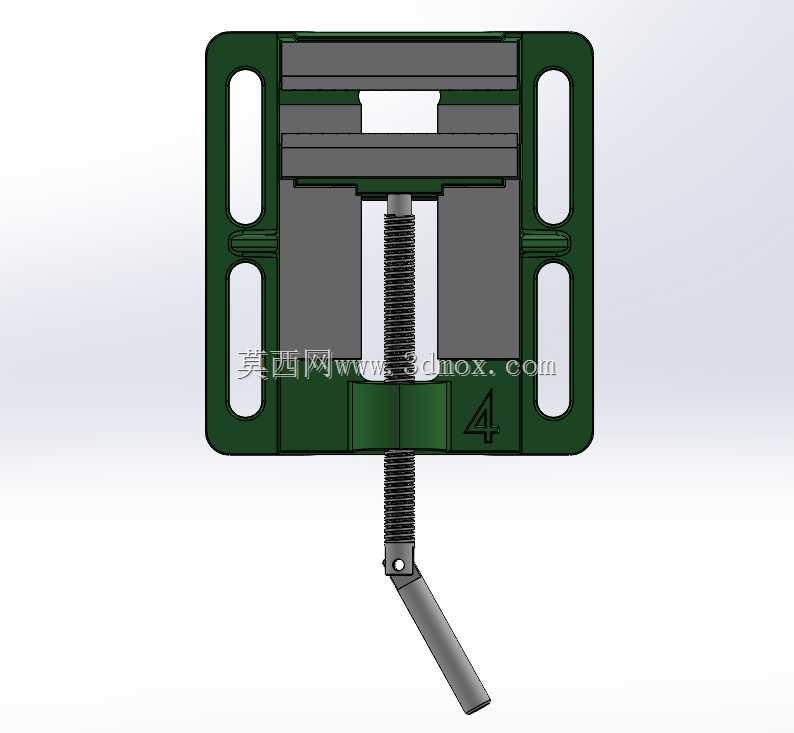

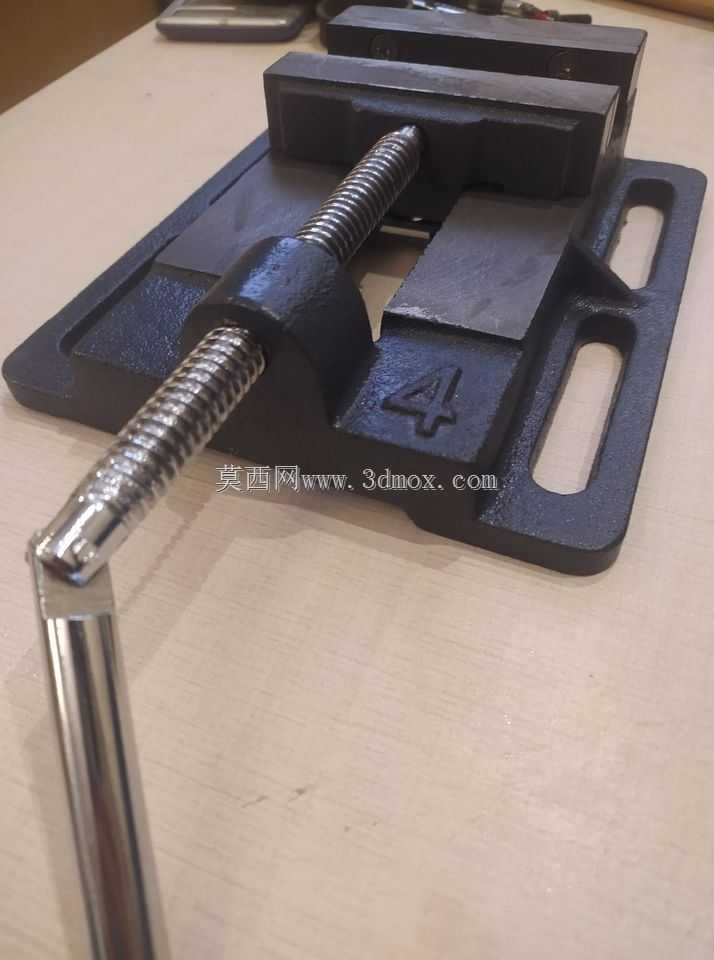

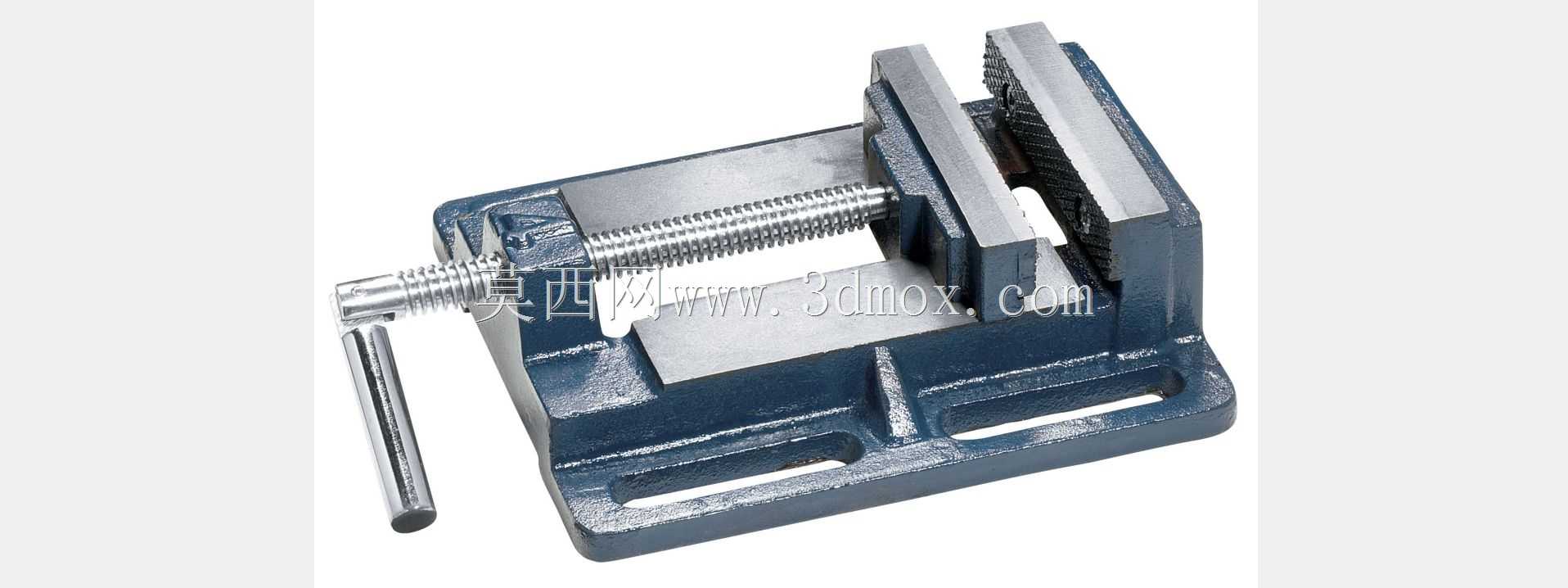

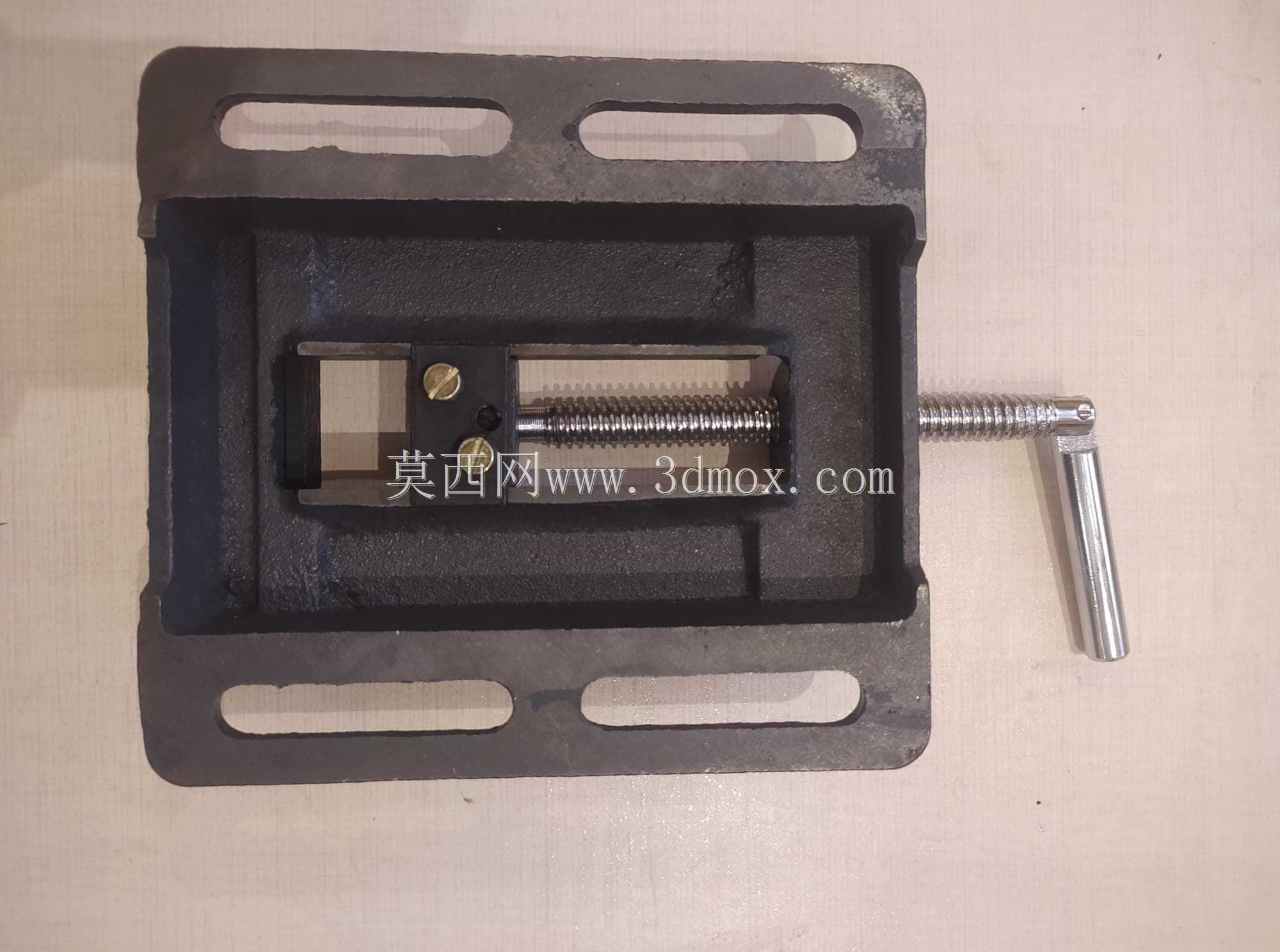

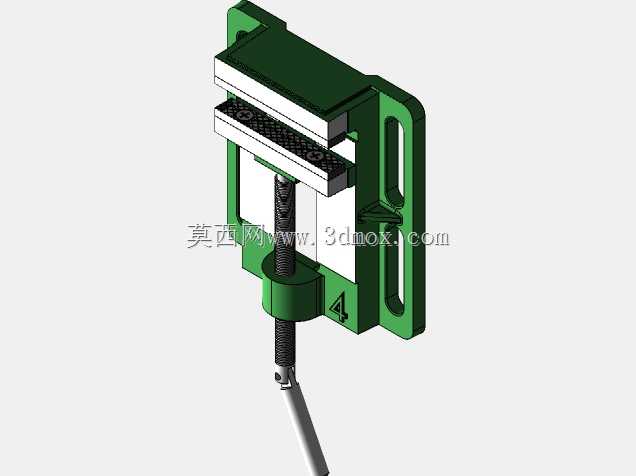

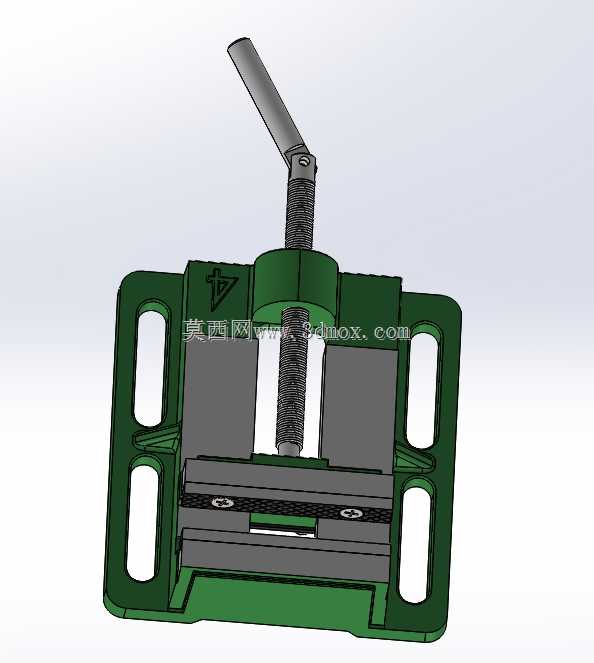

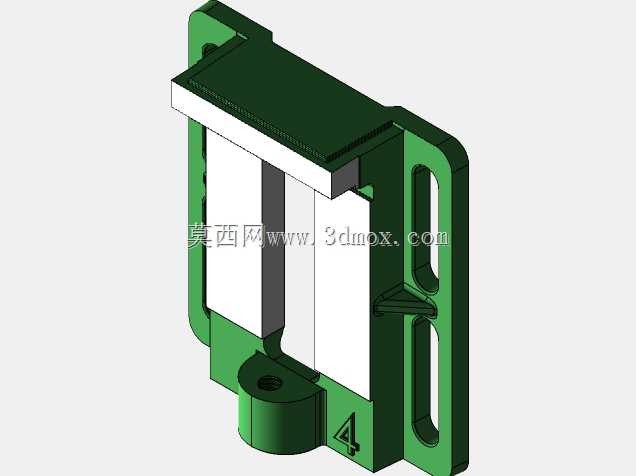

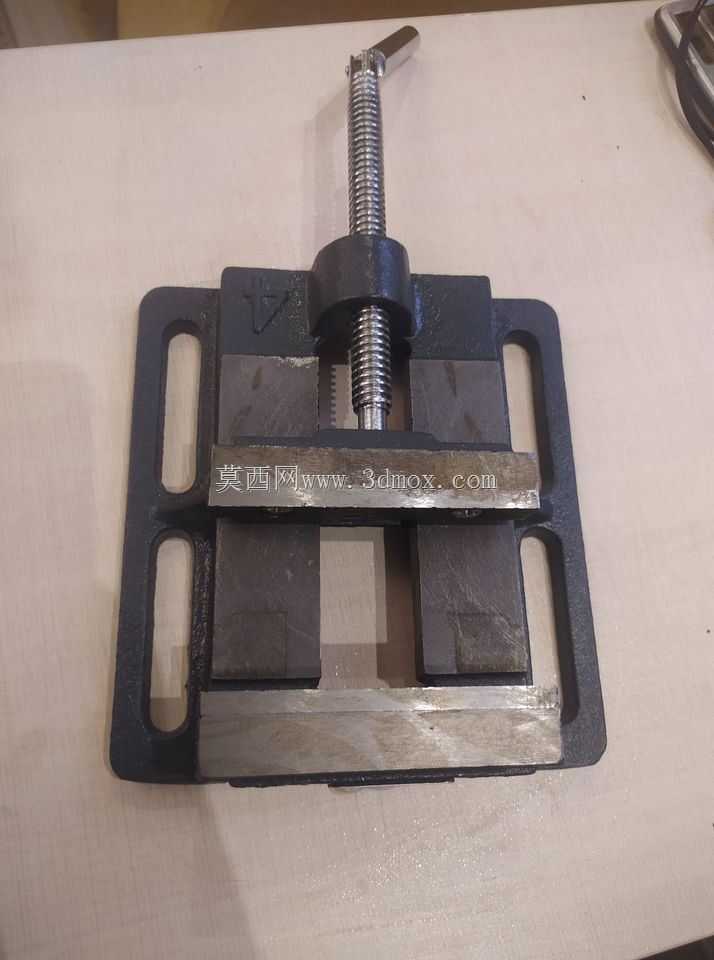

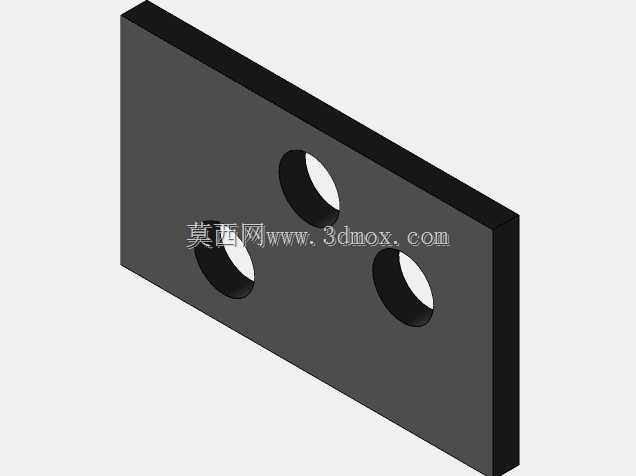

　　这款4英寸规格的台虎钳，是面向小型钻床、轻型铣床配套开发的机用夹持工装，日常也可适配钳工台做手工修配、零件划线作业的夹持载体，整体采用高刚性铸铁基座搭配丝杠进给结构，钳身做了2.5度拔模角处理，既满足铸造生产的脱模工艺要求，也能在保证结构强度的前提下减轻整体自重，降低台架负载。从安装边界来看，基座底面开设了多组长条型安装槽，可适配不同孔距的钻床工作台T型槽布局，安装时通过T型螺栓即可快速完成锁紧固定，无需额外加工转接板，适配市面多数台式钻床、轻型台钻的工作台安装尺寸，钳口全开行程匹配4英寸公称规格，可覆盖常规小型机械零件、型材件、非金属加工件的夹持范围。钳口部分采用可拆卸式硬质钳口板设计，表面加工有交叉防滑齿纹，

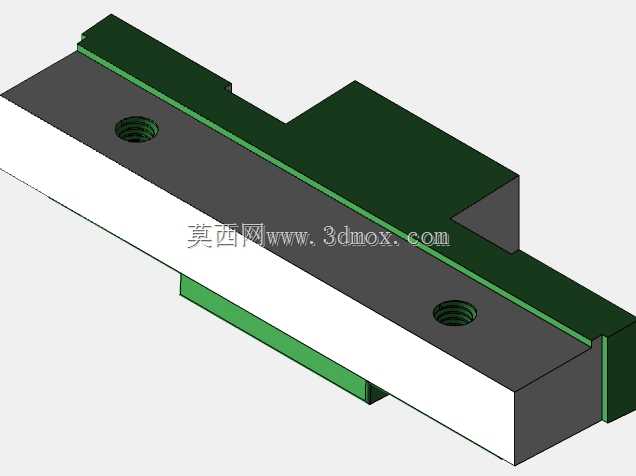

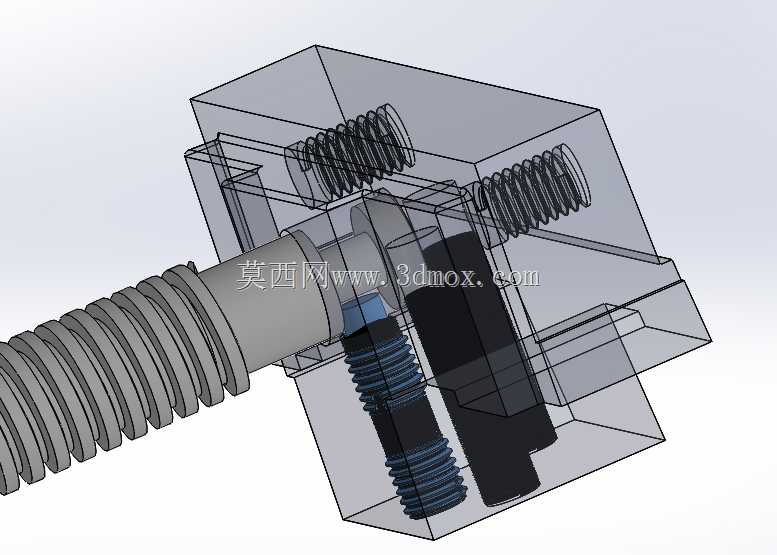

　　夹持时可增大与工件表面的摩擦力，避免钻孔进给时工件出现滑移偏转，当钳口齿纹磨损后可单独更换钳口板，无需整体更换钳身，降低后期维护成本。进给结构采用梯形丝杠传动，配合固定在活动钳身的铜质螺母，传动间隙小、自锁性能可靠，转动手柄即可带动活动钳身平稳进给，夹持力可通过手柄转动力矩灵活控制，针对薄壁件、脆性材料工件夹持时，可适当控制锁紧力矩避免夹伤工件表面。整体结构设计没有冗余部件，钳身两侧做了镂空减重处理，同时预留的镂空槽也可作为排屑通道，钻孔产生的切屑可顺着槽体滑落，不会堆积在钳身内部影响丝杠传动顺畅度。在实际加工场景中，这类台虎钳可承担小型零件钻孔、铰孔、攻丝、轻量铣削的夹持作业，也可在钳工装配环节固定小型组件，完成销钉压装、

　　零件修磨等工序，相比普通手用台钳，机用款的基座刚性更强，夹持同轴度更稳定，能承受钻削加工时的轴向进给力，不会出现钳身偏移、夹持松动的问题。设计过程中优先考虑了加工工艺性与使用可靠性，所有棱边均做了倒角处理，避免操作时划伤手部，丝杠端部设置了限位结构，防止活动钳身进给超程脱落，手柄采用穿杆式结构，可根据需要接长力臂增大夹持力，适配不同材质工件的夹持需求。
