汽车恒温器铸造外壳结构设计

项目分类:3D模型 发布时间:2021-10-07 ID:297895

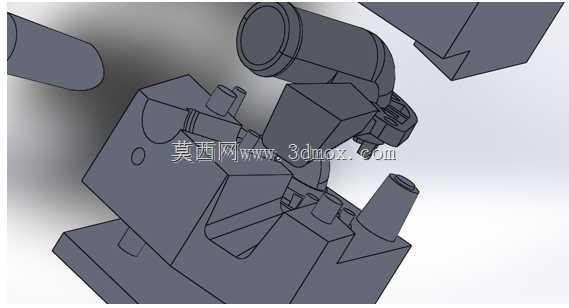

  • 汽车恒温器铸造外壳结构设计

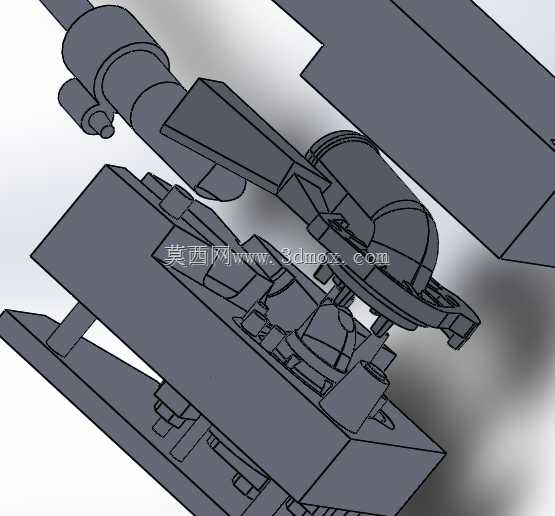

  • 汽车恒温器铸造外壳结构设计

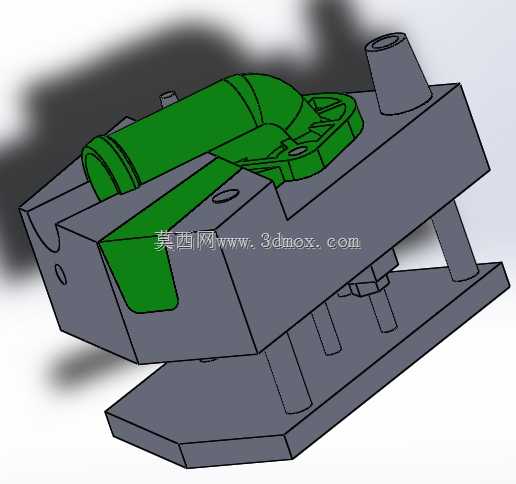

  • 汽车恒温器铸造外壳结构设计

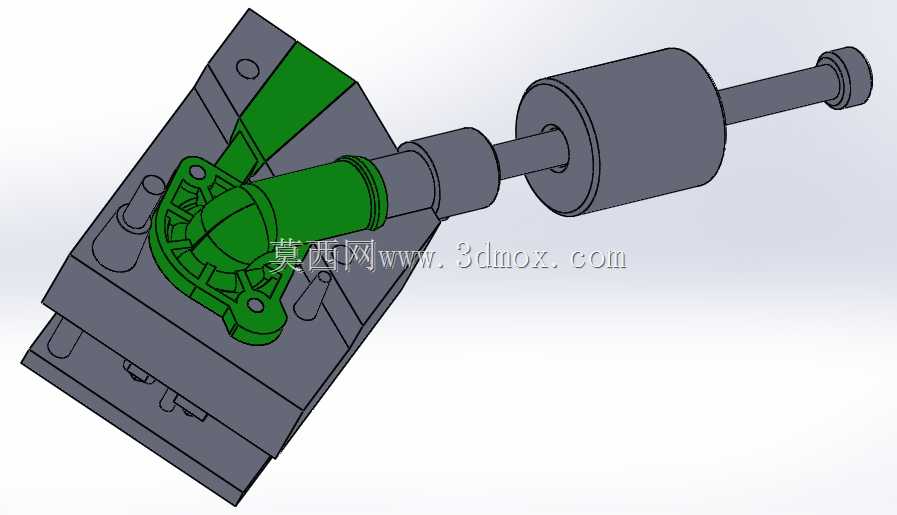

  • 汽车恒温器铸造外壳结构设计

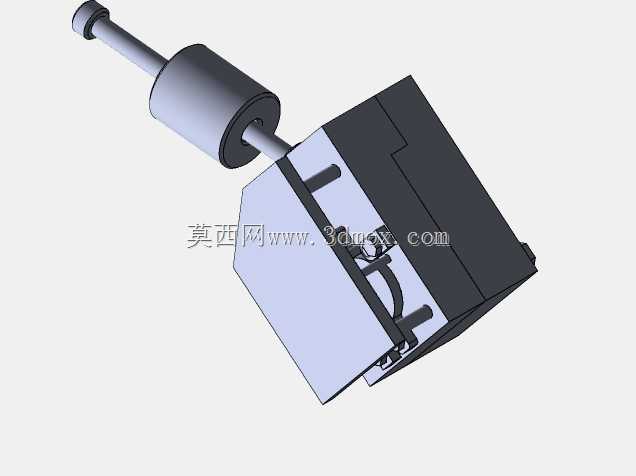

  • 汽车恒温器铸造外壳结构设计
  • 汽车恒温器铸造外壳结构设计
  • 汽车恒温器铸造外壳结构设计
  • 汽车恒温器铸造外壳结构设计

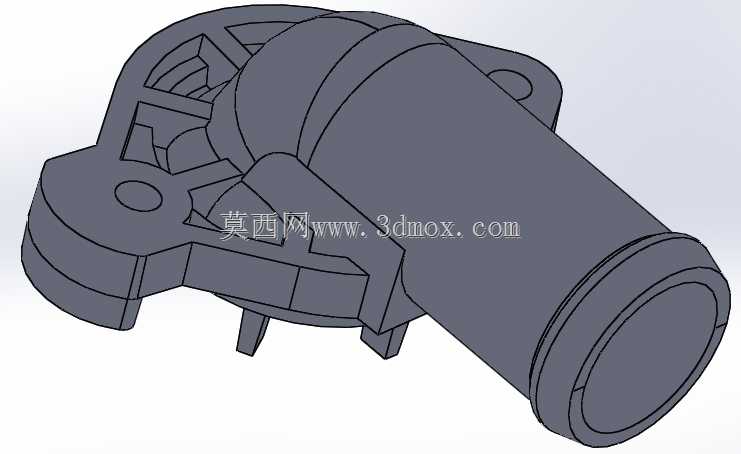

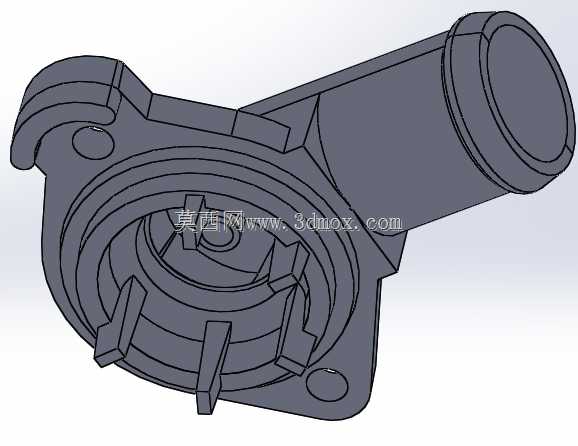

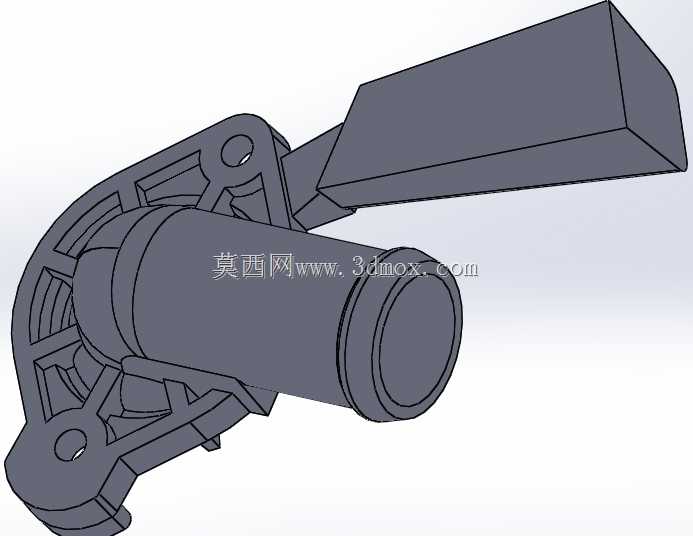

这款壳体是汽车冷却系统节温器的核心承载构件,主要适配乘用车辆发动机冷却回路的温控模块安装需求,在整车热管理系统中承担容纳节温器阀芯、连通冷却管路、固定温控组件的作用,工作时需要长期接触防冻液介质,耐受-40℃到130℃的温度交变,同时承受冷却系统0.1-0.2MPa的循环工作压力,因此结构设计上优先考虑了铸造工艺的成型可行性与长期使用的结构可靠性。从结构布局来看,主体采用筒型主腔设计,主腔内径匹配常规蜡式节温器的阀芯安装尺寸,一端预留管路对接的止口结构,可直接与发动机出水侧的橡胶冷却管路过盈配合,侧壁延伸出的两个带安装孔的支耳,用于将整个节温器总成固定在发动机缸体的预设安装位上,支耳的安装孔距严格匹配发动机缸体的安装凸台坐标,避免装配时出现错位干涉。设计过程中针对铸造工艺做了多处优化,所有转角位置均设置了不小于R2的铸造圆角,避免铸件冷却时出现应力集中导致的开裂缺陷,壳体壁厚控制在3mm均匀区间,局部安装支耳位置做了加厚处理到5mm,既保证安装位置的结构强度,也避免壁厚差过大导致铸件出现缩孔、冷隔等成型缺陷。壳体内部设置了多道加强筋结构,筋条高度4mm、厚度2mm,沿主腔轴向与周向交错分布,在不额外增加过多壁厚的前提下提升壳体整体刚性,避免车辆运行过程中受振动影响出现壳体共振开裂。安装边界方面,主腔轴向长度适配常规节温器阀芯的行程空间,侧壁的定位凸台与发动机侧的定位凹槽匹配,装配时可快速完成对位,不需要额外调整角度,支耳安装面预留0.5mm的加工余量,铸造完成后仅需对安装面与管路对接止口做少量机加工即可满足装配精度要求,大幅降低后续加工的工时成本。实际装车应用中,该壳体需要配合节温器阀芯、密封圈、端盖共同组成节温器总成,当发动机冷却液温度低于开启阈值时,壳体内部的阀芯关闭大循环通路,冷却液仅在发动机内部做小循环流动,帮助发动机快速升温;当温度达到开启值后阀芯逐步打开,冷却液通过壳体连通的管路流向散热器进行大循环散热,保证发动机始终处于最佳工作温度区间。设计时还考虑了后期维护的便利性,壳体外表面无复杂的凸起结构,拆卸时可直接用普通扳手操作,不会被周边的发动机管路、线束遮挡操作空间,壳体表面的铸造标识区预留了零件号、生产批次的刻印位置,方便生产过程中的质量追溯与售后配件的识别匹配。
