薄板折弯冲压成型工装结构设计

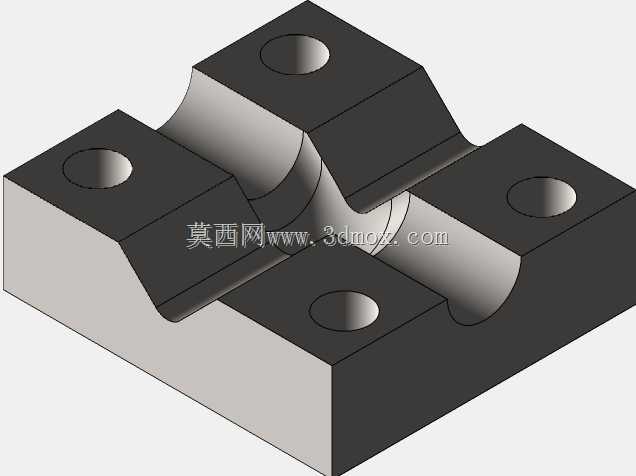

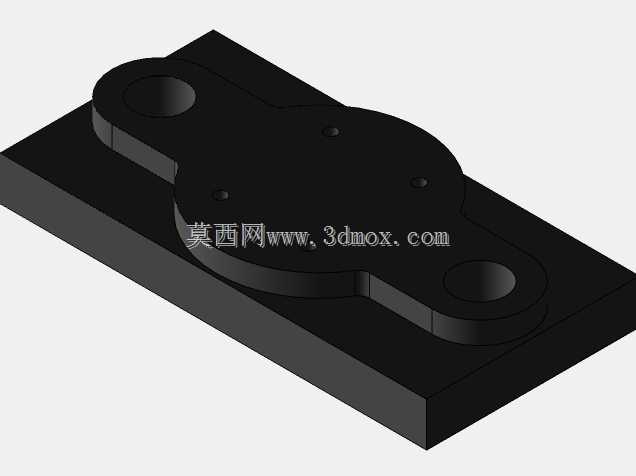

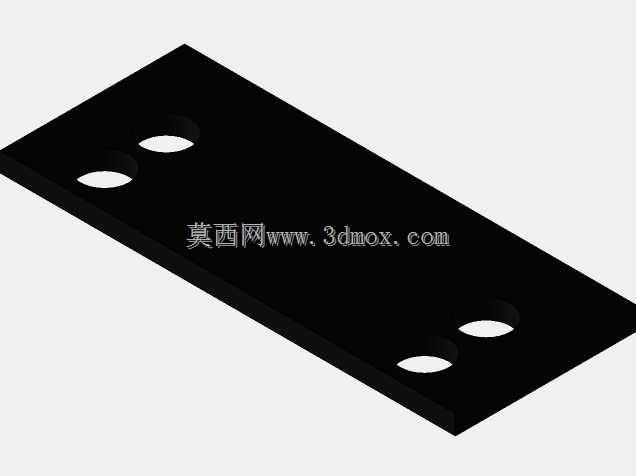

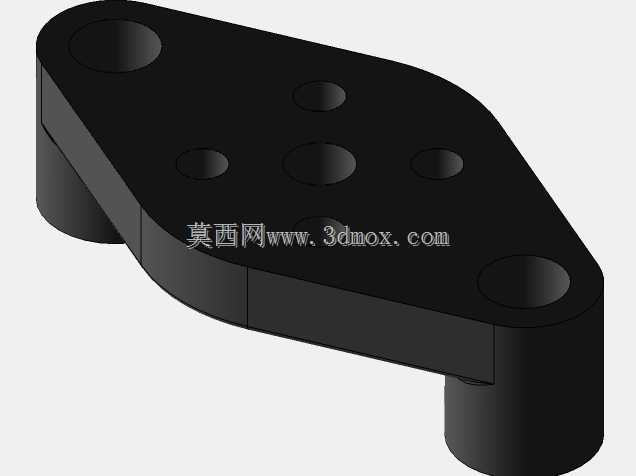

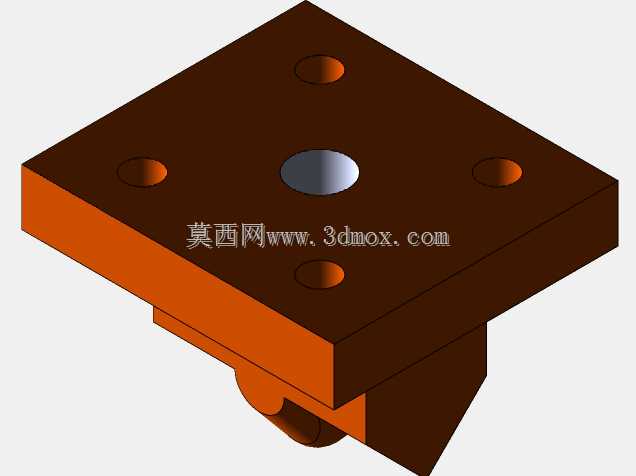

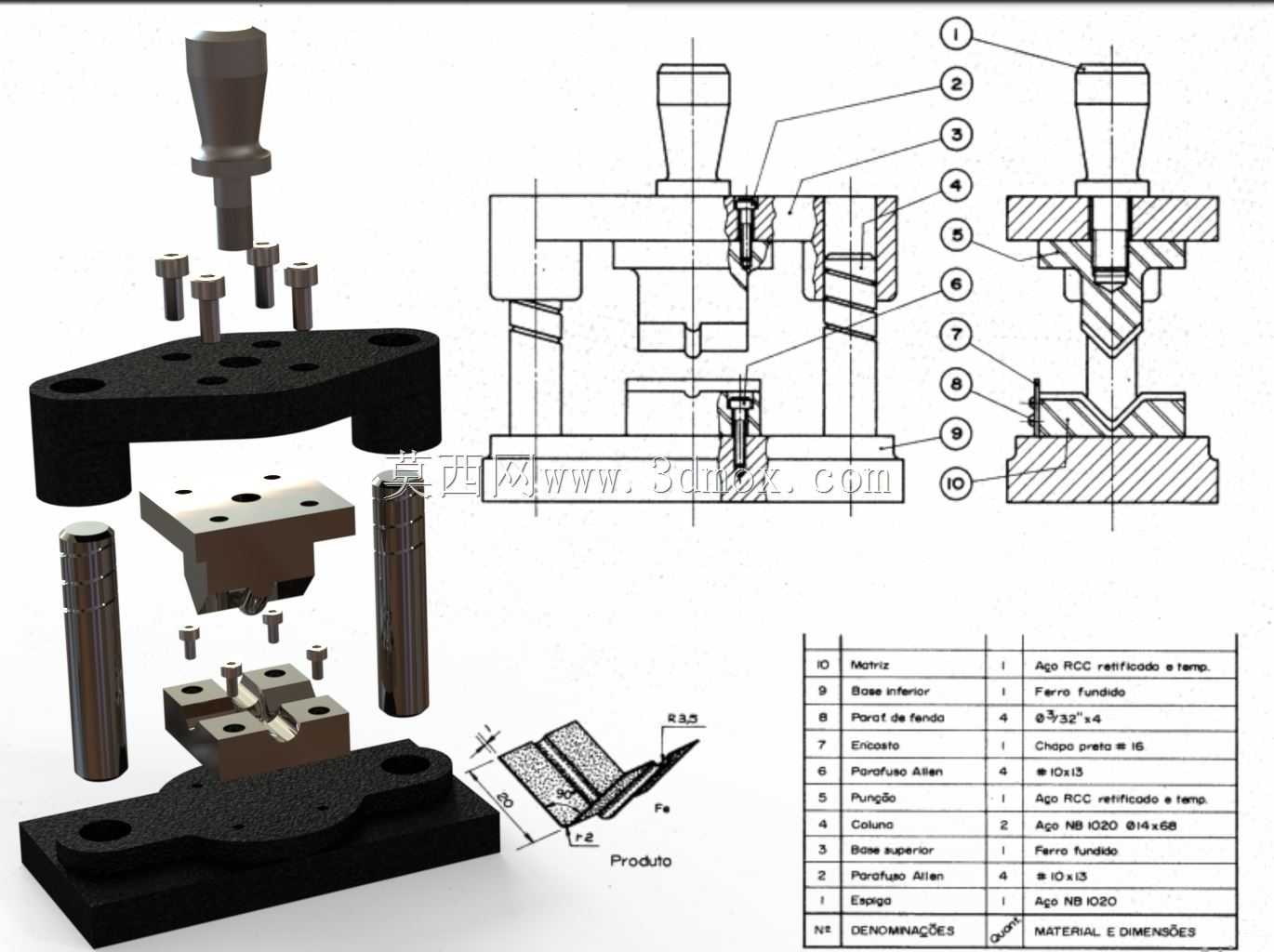

这套冷冲压折弯工装主要面向五金薄板类零件的折弯成型工序，适配常规开式可倾压力机的安装接口，可直接装夹在普通冲压设备台面上完成小尺寸薄金属件的90度折弯作业，在小型五金加工厂、钣金加工车间的小批量零件生产场景中适配性极强，无需额外改装设备即可快速投产。整套工装采用导柱导套式模架结构，上下模座选用45号钢调质处理，保证长期冲压作业下的结构刚性，避免反复受冲击后出现模座变形导致的合模精度偏移。上模部分集成了模柄、凸模固定板、折弯凸模与弹性卸料结构，模柄采用标准圆柱形设计，可直接卡入压力机滑块的装夹孔内，无需额外制作连接法兰；凸模的工作刃口做了R0.3的圆角过渡，避免折弯过程中在零件表面产生压痕，同时刃口部位做了淬火处理，硬度达到HRC58-62，提升长期冲压的耐磨性能。下模部分设置了折弯凹模、定位挡块与顶料结构，定位挡块可根据待加工坯料的尺寸调整位置，保证每一次送料的定位精度控制在0.1mm以内，避免折弯后零件尺寸出现批次性偏差；凹模的折弯型腔与凸模的单边间隙控制在1.1倍料厚，适配0.8-1.5mm厚度的冷轧钢板、铝板等常用钣金材料，间隙值经过反复校核，既不会因为间隙过小导致折弯面出现拉伤，也不会因为间隙过大造成折弯处圆角过大、回弹超差。整套工装的闭合高度控制在180-220mm区间内，适配多数公称压力16吨及以上的开式压力机安装参数，上下模座的安装槽采用标准T型槽尺寸，可直接用常规压板螺栓完成固定，无需定制专用装夹配件。导柱导套配合间隙控制在0.02mm以内，合模过程中可自动校正上下模的对位偏差，避免出现啃模、错位等问题，即使是操作经验不足的冲压工人，也能快速完成上下模的对位安装。弹性卸料结构采用矩形螺旋弹簧提供卸料力，弹簧预压量经过计算，保证凸模完成折弯回程时，可顺利将卡在凸模上的零件脱出，不会出现零件带料上翘的情况，提升连续作业的生产效率。下模的顶料结构在冲压完成后会将成型后的零件顶出凹模型腔，方便操作人员取件，减少手工抠取零件的辅助时间。整套结构没有复杂的非标定制零件，所有易损件比如凸模、凹模都采用快换式设计，通过内六角螺栓直接固定在固定板上，当刃口出现磨损或者需要加工不同折弯尺寸的零件时，只需松开螺栓更换对应工作零件即可，无需拆卸整套模架，大幅降低了工装的维护成本与换型时间。在实际生产场景中，这套工装可完成小型支架、连接片、电器安装件等多种薄板零件的折弯工序，成型后的零件折弯角度公差可控制在±0.5度以内，折弯面平面度满足常规五金零件的装配要求，无需后续额外的校形工序。
