CISA黄铜重型防盗插销锁结构设计

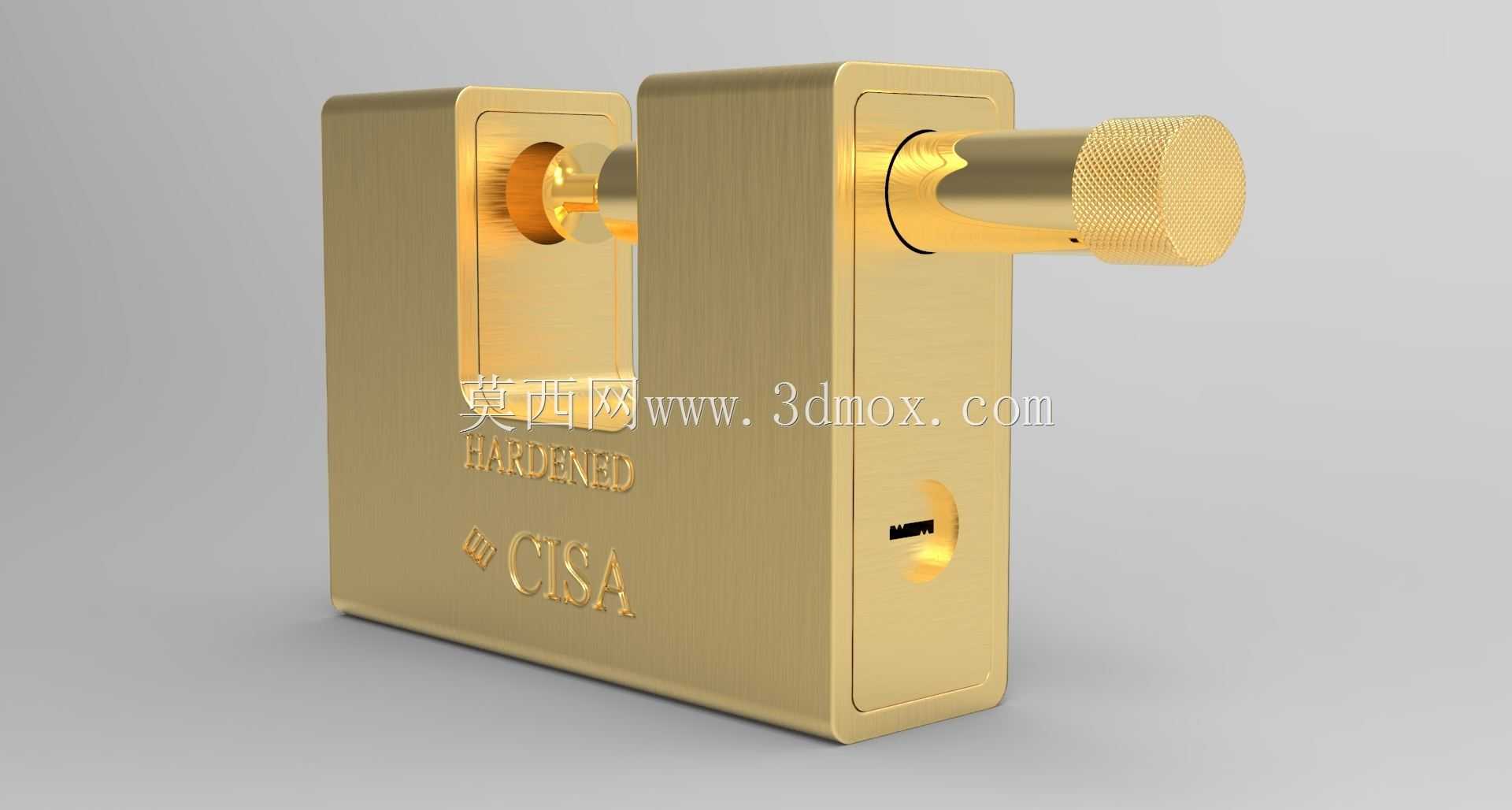

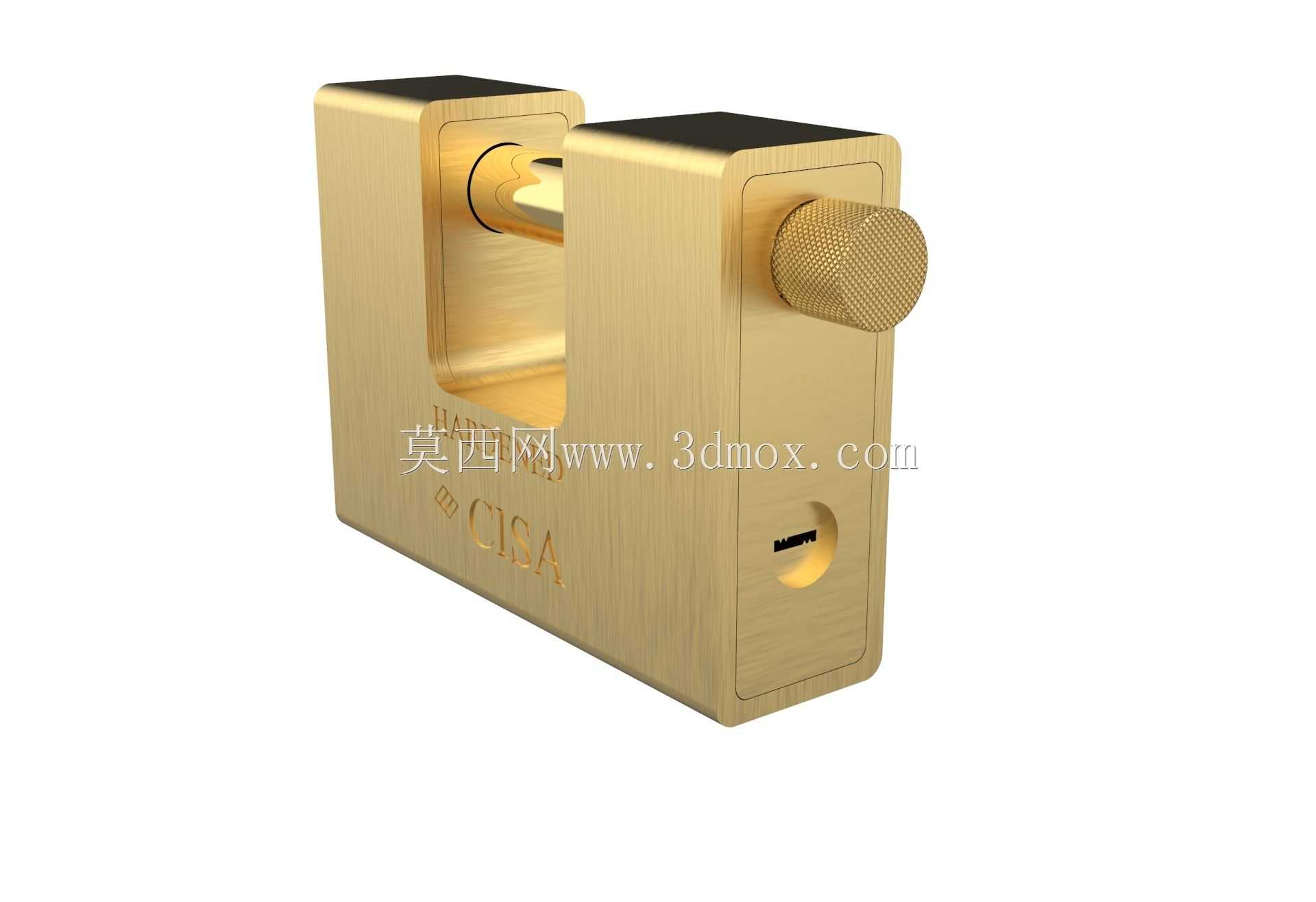

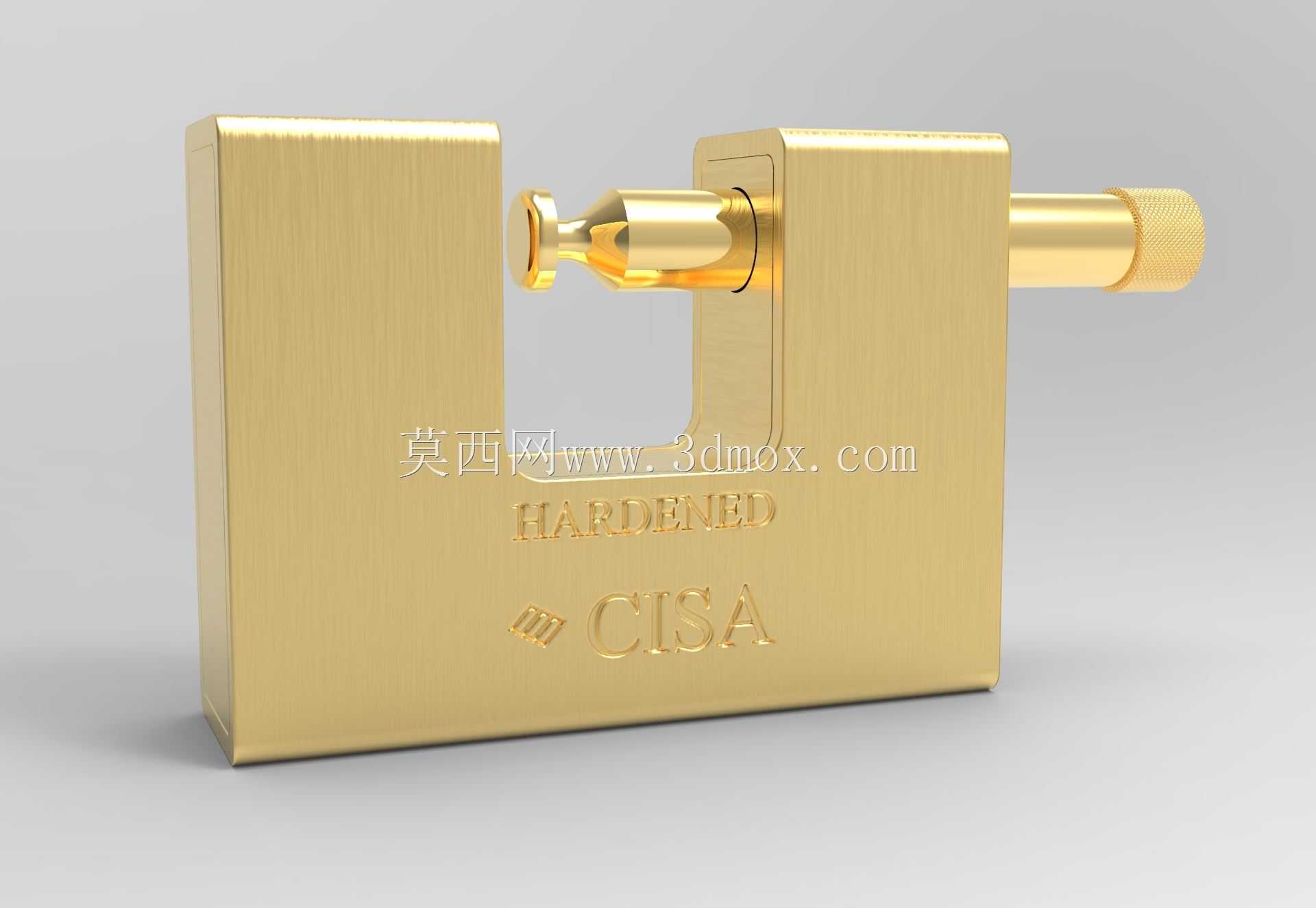

日常做安防配套结构设计时，这类重型插销锁的应用场景覆盖很广，从户外仓储集装箱门、工业设备检修舱门，到私人金库隔间、高安保等级的档案柜都能见到同结构产品的身影，核心作用是通过刚性插销的咬合实现门体与门框的硬连接，相比普通弹子挂锁抗剪切、防暴力破坏的能力提升数个等级。这款锁的主体采用一体式黄铜锻压坯体加工，表面做了拉丝钝化处理，既保留黄铜材质的抗锈蚀特性适配户外潮湿工况，也避免亮面黄铜容易留指纹、显划痕的问题，锁体侧面蚀刻的品牌标识与硬化标识采用模压后精铣工艺，不会因为长期摩擦出现标识脱落的情况。锁舌部分做了网纹滚花处理，手动插拔时能提供足够的摩擦力，即便戴劳保手套操作也不会打滑，锁舌与锁体的配合间隙控制在0.02mm以内，既保证插拔顺畅无卡滞，也避免间隙过大给撬锁工具留下操作空间，锁芯孔隐藏在锁体侧面非正对操作面的位置，非常规的锁孔位置能大幅降低技术开锁的操作便利性。从设计思路上看，这款锁没有采用传统挂锁的U型锁梁结构，而是改用横向直插式锁销，锁销的受力方向与门体受外力冲击的方向完全重合，抗剪切截面比同规格挂锁大40%以上，锁体内部的锁止卡榫采用整体式硬化钢片，锁销插入后卡榫会嵌入锁销的环形凹槽内，承受拉力时卡榫的受力均匀分布在整个环形接触面上，不会出现单点应力集中导致的断裂问题。做安装适配时需要注意，这款锁的两个安装座分别固定在门体与门框上，锁体闭合后整体突出安装面的厚度为32mm，锁销的有效插接深度为18mm，安装时需要保证两个安装座的同轴度误差不超过0.1mm，否则会出现锁销插拔卡滞甚至无法完全锁止的问题，安装座的固定孔采用沉头设计，装配后螺丝头完全沉入座体内部，无法从外部拆卸螺丝，进一步提升防破坏能力。锁体的边角都做了R2的圆角处理，避免安装和使用过程中尖锐边角划伤操作人员，锁芯采用标准的弹子结构，适配同品牌的通用钥匙，方便多锁具统一管理，在仓储园区批量使用时可以做通开芯配置，减少运维人员的钥匙携带量。
