带安装支架的重载导向滑轮结构设计

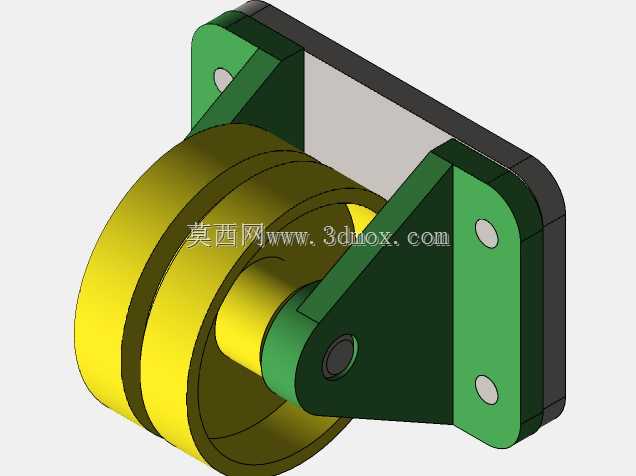

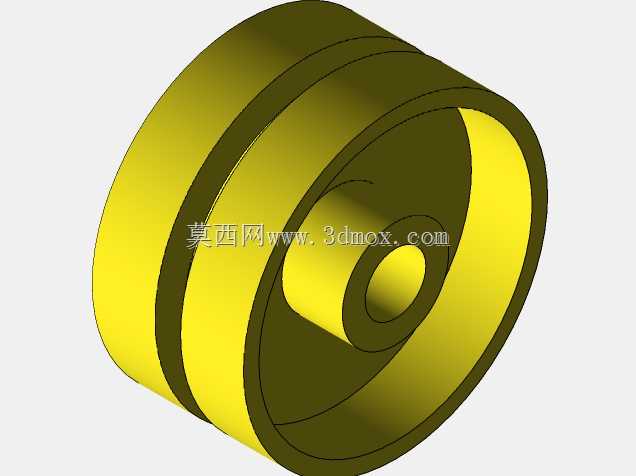

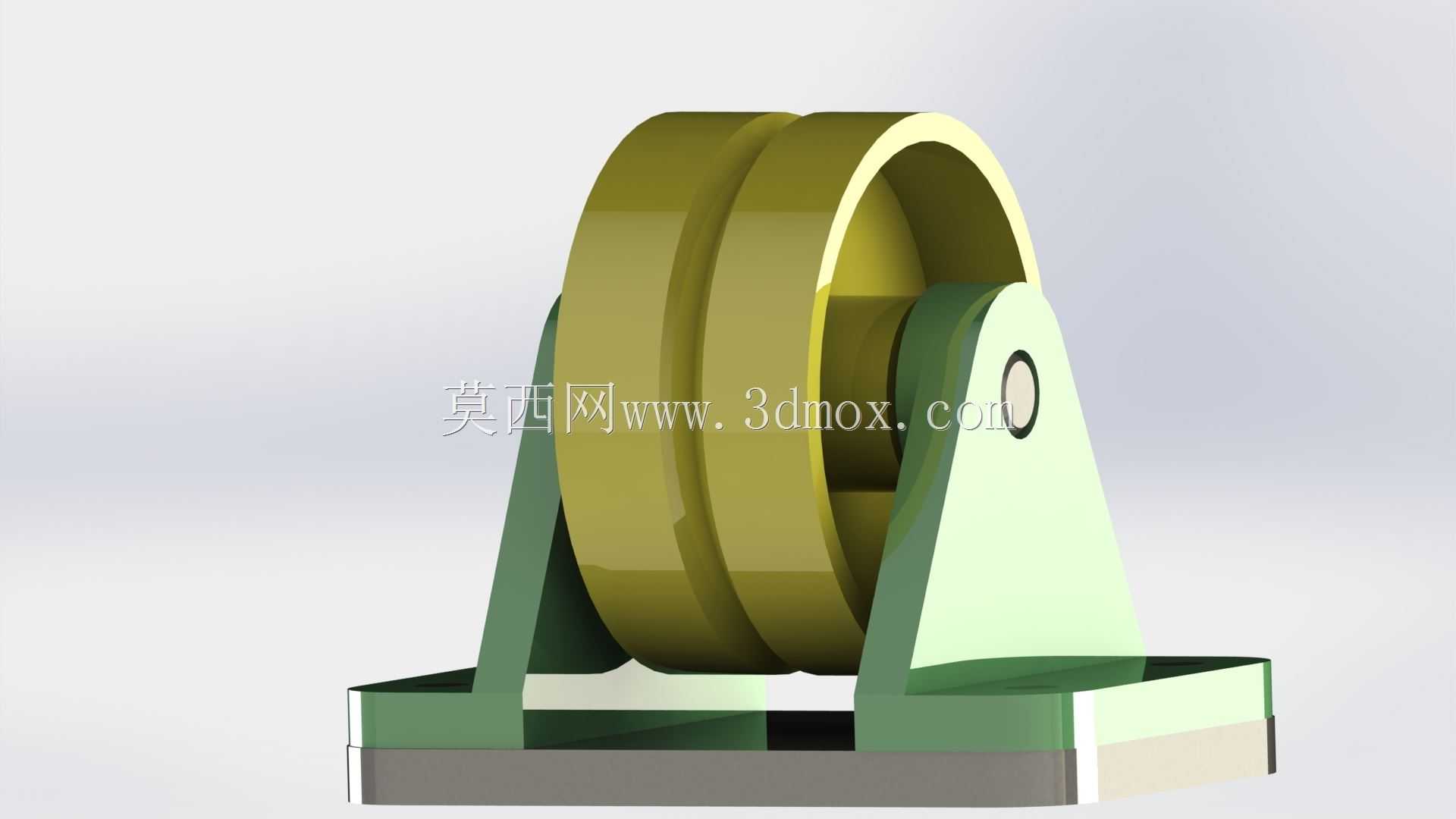

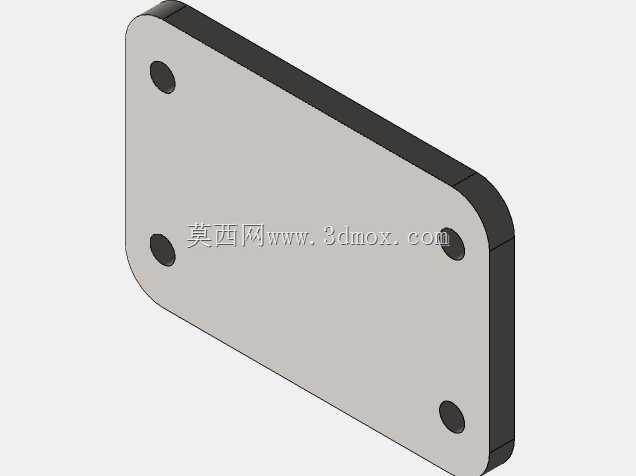

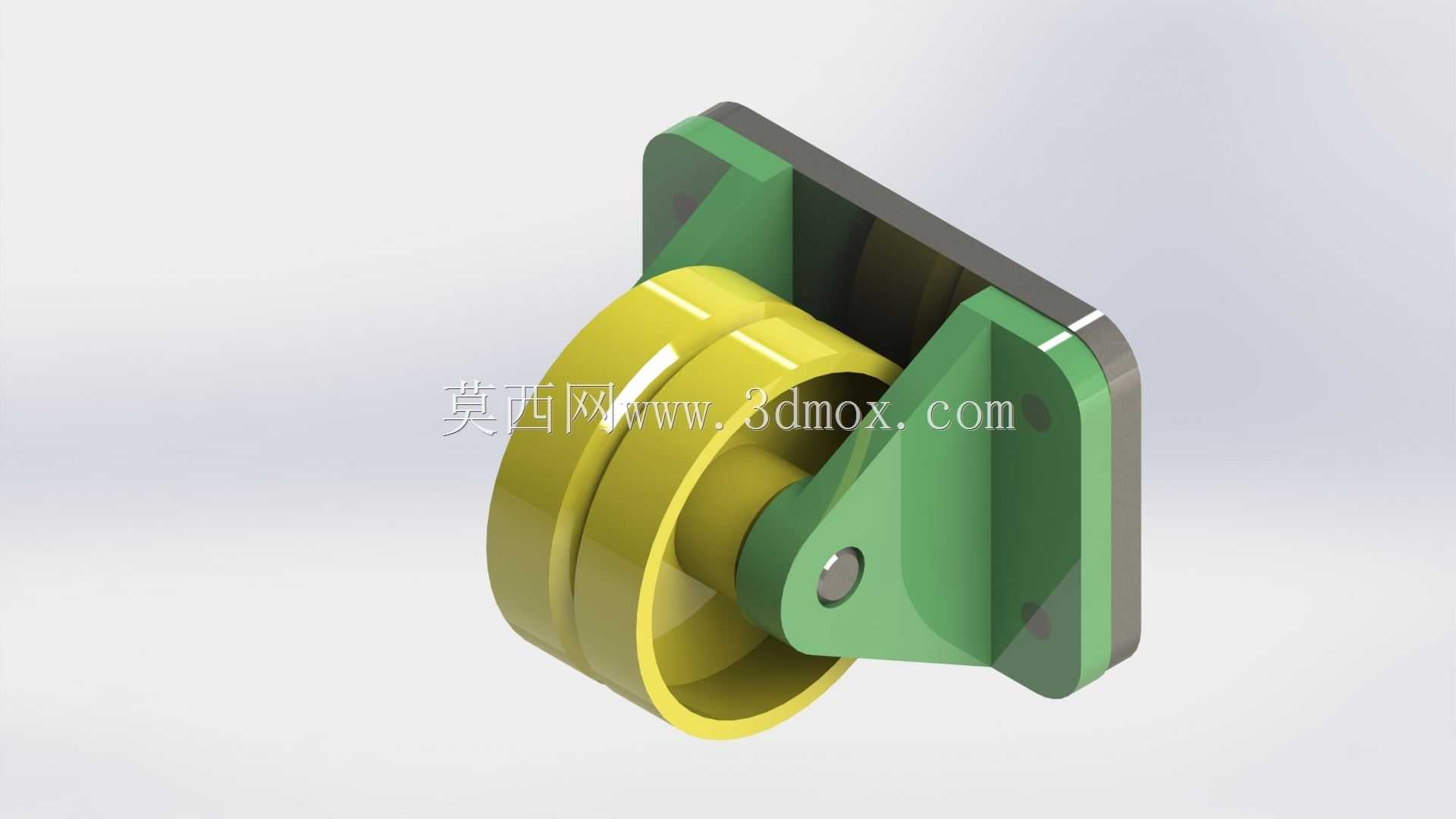

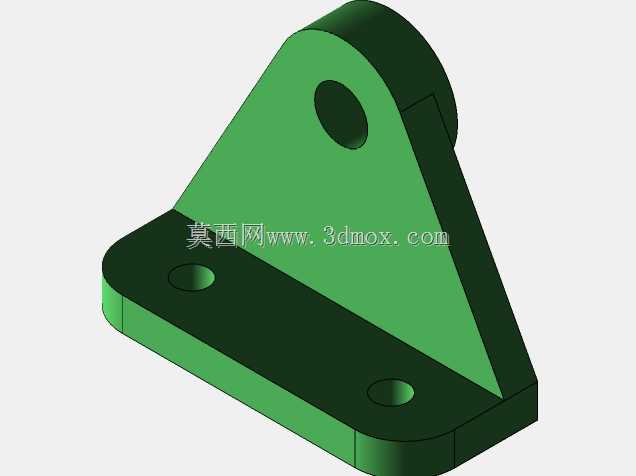

这款带安装支架的滑轮结构，在物料搬运、轻型吊装、生产线导向、小型设备位移调节场景中应用十分广泛，不管是车间内工位间的轻型物料吊移，还是自动化产线上的缆绳走向约束，亦或是小型移动设备的行走导向，都能见到这类结构的身影。从实际功能来看，滑轮主体承担缆绳或皮带的承载与转向作用，轮槽的弧度设计匹配常用的圆截面缆绳、尼龙绳或是细钢丝绳，能在受力时让绳索完全贴合槽底，避免绳索出现偏磨、脱槽的问题，轮体本身做了加厚处理，承载时轮缘不会因为侧向力出现形变。配套的安装支架采用双侧夹板式结构，两块对称的成型支架从两侧夹持滑轮的中心转轴，转轴与支架之间预留了转动间隙，保证滑轮转动时不会出现卡滞，支架的安装端做了平直的贴合面，上面预留的安装孔位可以直接通过螺栓固定在设备机架、墙面或是吊装横梁上，不需要额外做适配加工。设计过程中优先考虑了受力传递的合理性，滑轮承受的径向载荷会通过中心转轴均匀传递到两侧的支架上，再通过支架的安装面分散到固定基座上，避免局部应力集中导致的结构失效，支架的弯折角度经过反复校核，既保证了足够的安装避让空间，不会让绳索在摆动过程中剐蹭到支架边缘，又尽可能压缩了整体的安装占用空间。从安装边界来看，整体结构的横向宽度控制在常规安装空间的适配范围内，支架安装孔的中心距符合通用五金配件的安装尺寸规范，不需要对原有安装位做二次改造就能直接替换同规格的旧滑轮，轮体的外径尺寸匹配常规的绳索线速度要求，转动过程中不会因为直径过小导致绳索弯折半径不足，降低绳索的疲劳损耗。轮体与支架之间的间隙控制也经过考量，既不会因为间隙过大导致轮体窜动，也不会因为间隙过小积存灰尘碎屑后出现转动卡涩，日常使用中只需要定期在转轴位置加注润滑脂就能长期稳定运行，在轻载吊装场景下，这类结构的可靠性远高于无支架的零散滑轮配件，不需要用户自行设计配套的安装固定结构，拿来就能直接装配使用，能大幅缩短设备组装或是现场改造的周期。
