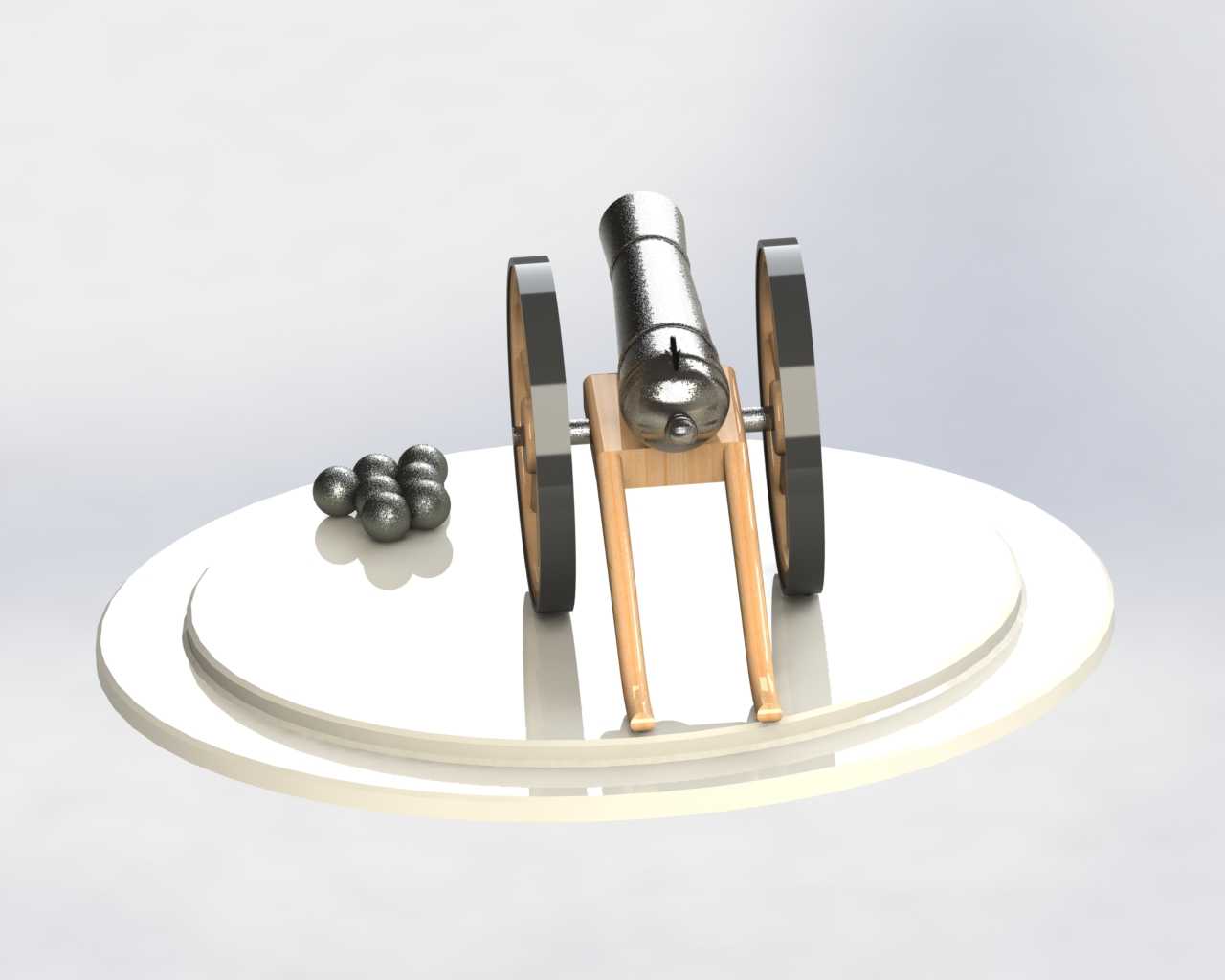

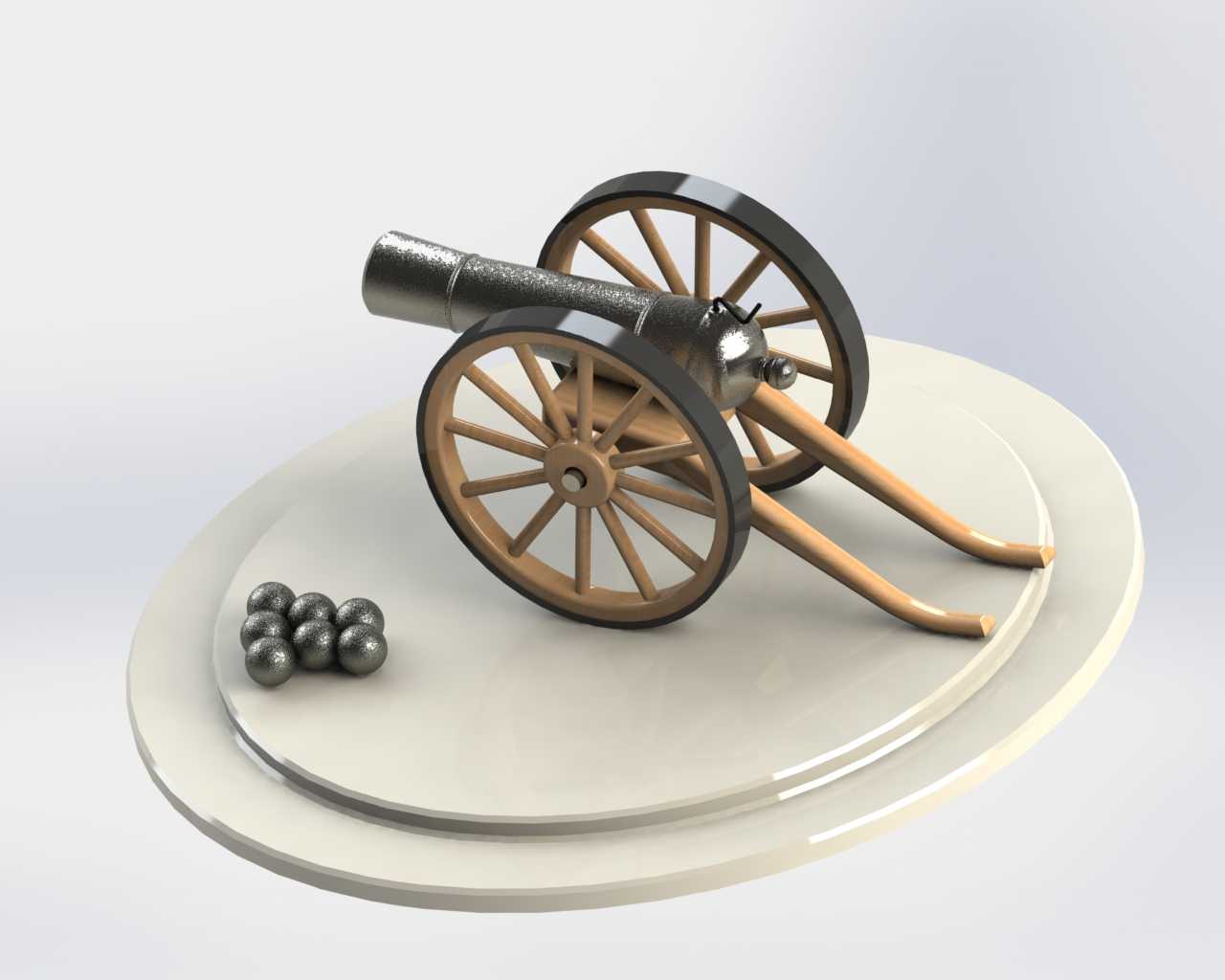

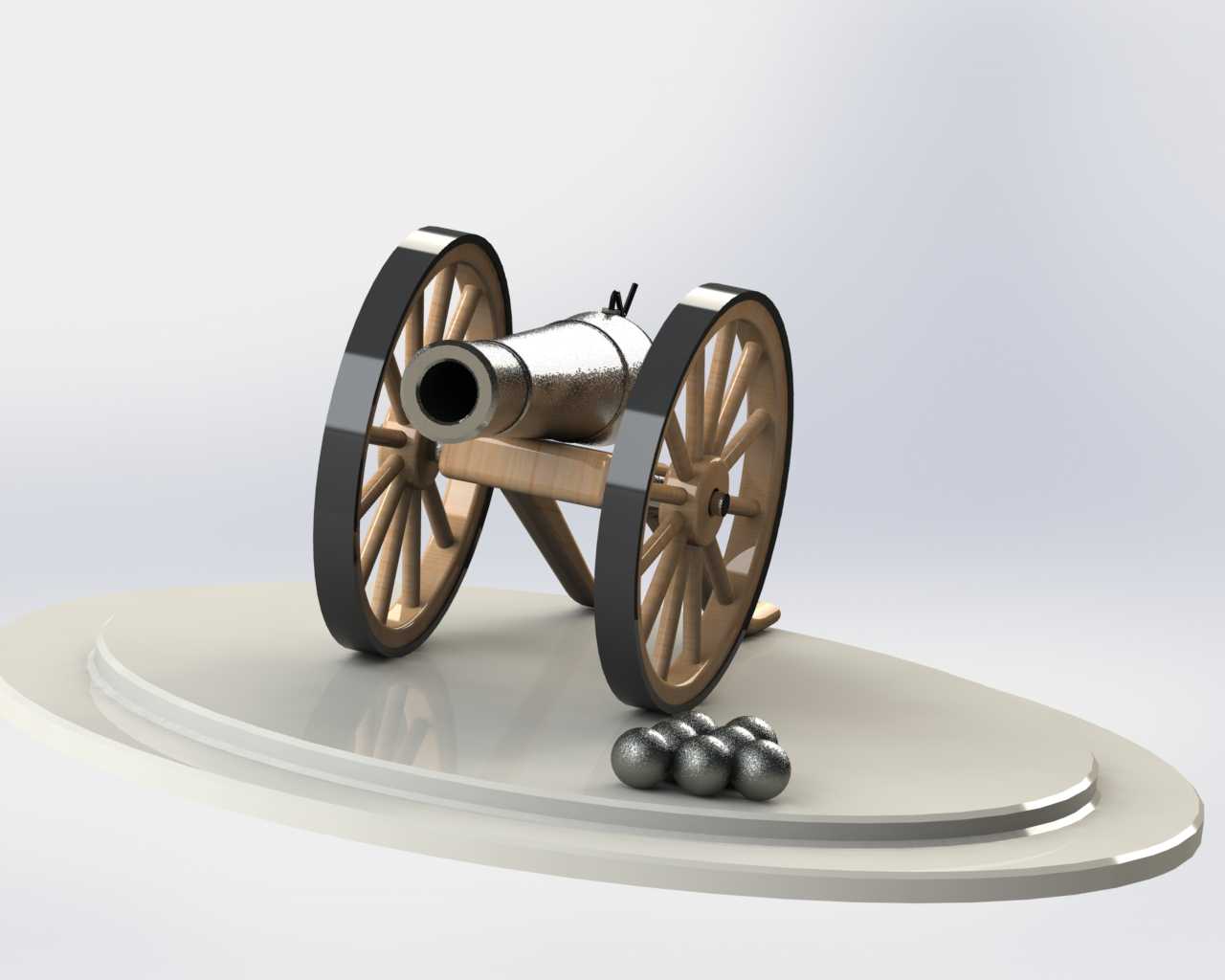

复古轮式加农炮结构三维设计

　　这款轮式复古火炮的三维结构设计，核心围绕早期陆战火炮的实际作战使用逻辑展开，没有做多余的装饰性冗余设计，所有结构都服务于火炮的机动、发射、驻退三大核心功能。从实际应用场景来看，这类早期滑膛加农炮多用于野战阵地攻防、要塞守备，或是作为礼仪用炮承担礼宾鸣放任务，设计时首先要平衡的就是全炮重量与战场机动能力的矛盾，因此炮架部分采用硬木作为主体承载结构，搭配大直径辐条式木轮，轮缘包裹金属箍做耐磨强化，既能够降低整体自重，又能保证在泥泞、碎石等复杂野战路面的通行能力，轮轴位置与炮身重心的匹配经过反复校核，确保人力拖曳或畜力牵引时不会出现炮头下沉、轮组受力不均的问题。炮身部分采用整体铸造金属结构，炮管内壁做光滑等径直膛设计，

　　炮尾部分壁厚大于炮口段，能够承受发射时膛压从药室向炮口递减的受力特性，炮管与炮架的连接采用可俯仰枢轴结构，炮身下方设置木质支撑垫块，调整俯仰角度时可以通过垫块的位置变化锁定射角，不需要额外的复杂锁紧机构，适配早期战场快速调整射击参数的需求。炮架尾部设置可收放的驻锄结构，发射时将驻锄嵌入地面，能够抵消炮身后坐的冲击力，避免炮位大幅移位，不需要额外浇筑固定炮位基座，满足快速转移阵地的作战需求。配套的球形弹药模型按照滑膛炮的弹丸间隙要求设计，弹丸直径略小于炮管内径，保证装填顺畅，同时减少发射时的火药燃气泄漏，提升弹丸初速稳定性。从建模的结构逻辑来看，所有部件的装配关系都完全还原实际生产装配流程：

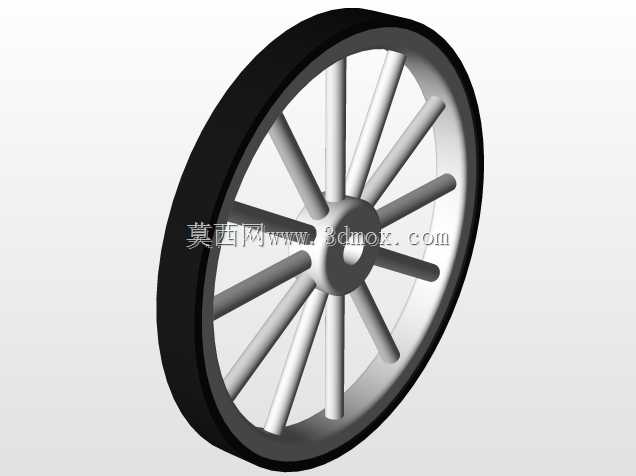

　　炮管的金属箍与木质炮架的连接采用榫卯加金属销钉固定，辐条轮的每根辐条都与轮毂、轮辋做过盈配合设计，没有出现违背早期机械加工工艺的一体成型结构，所有圆角、倒角都匹配传统木工与金属铸造的加工特性，没有出现现代机加工才会有的极小圆角或复杂曲面。外形尺寸方面，全炮轮距控制在1.2米左右，炮管长度约为口径的18倍，全高不超过1.1米，既保证了发射时的稳定性，又能满足狭窄阵地的部署边界要求，不需要占用过大的部署空间，驻锄收起后全炮长度控制在1.8米以内，拖曳行军时的转弯半径小于2米，能够在林间、壕沟通道等狭小区域通行。设计过程中特意规避了现代火炮的反后坐装置、瞄准机构等超出时代技术水平的结构，所有结构都符合18-19世纪滑膛火炮的技术特征，

　　炮身表面的铸造纹理、木质部件的自然纹理、金属轮箍的磨损痕迹都在结构建模时做了对应预留，方便后续渲染时还原真实的材质质感。从结构强度校核的角度来看，炮管的壁厚变化曲线完全按照黑火药发射时的膛压分布曲线设计，药室位置的壁厚能够承受最大膛压的1.5倍安全系数，炮架的木质横梁截面尺寸按照全炮重量3倍的冲击载荷做校核，轮轴的金属部分采用锻钢结构，能够承受拖曳时的颠簸冲击与发射时的后坐力冲击，不会出现结构断裂的问题。炮轮的辐条采用等强度梁设计，靠近轮毂位置的截面尺寸大于靠近轮辋位置，既减轻轮组自重，又能保证承载能力，轮缘的金属箍采用热套工艺装配，建模时预留了热装配的过盈量，还原实际生产中的装配工艺逻辑。
