木质转鼓式皮革鞣制加工设备结构

　　该设备为制革生产环节常用的卧式转鼓结构，主要应用于牛皮等原料皮的鞣制、浸水、染色、摔软等湿加工工序，是制革车间湿处理工段的核心作业设备，适配中小规模制革作坊的批量皮料处理需求，可在常温至60摄氏度的工艺液环境下连续作业，单次装填皮料与工作液的总容积约占筒体有效容积的三分之一，避免装填过满导致皮料翻转不均、鞣制渗透不充分的问题。

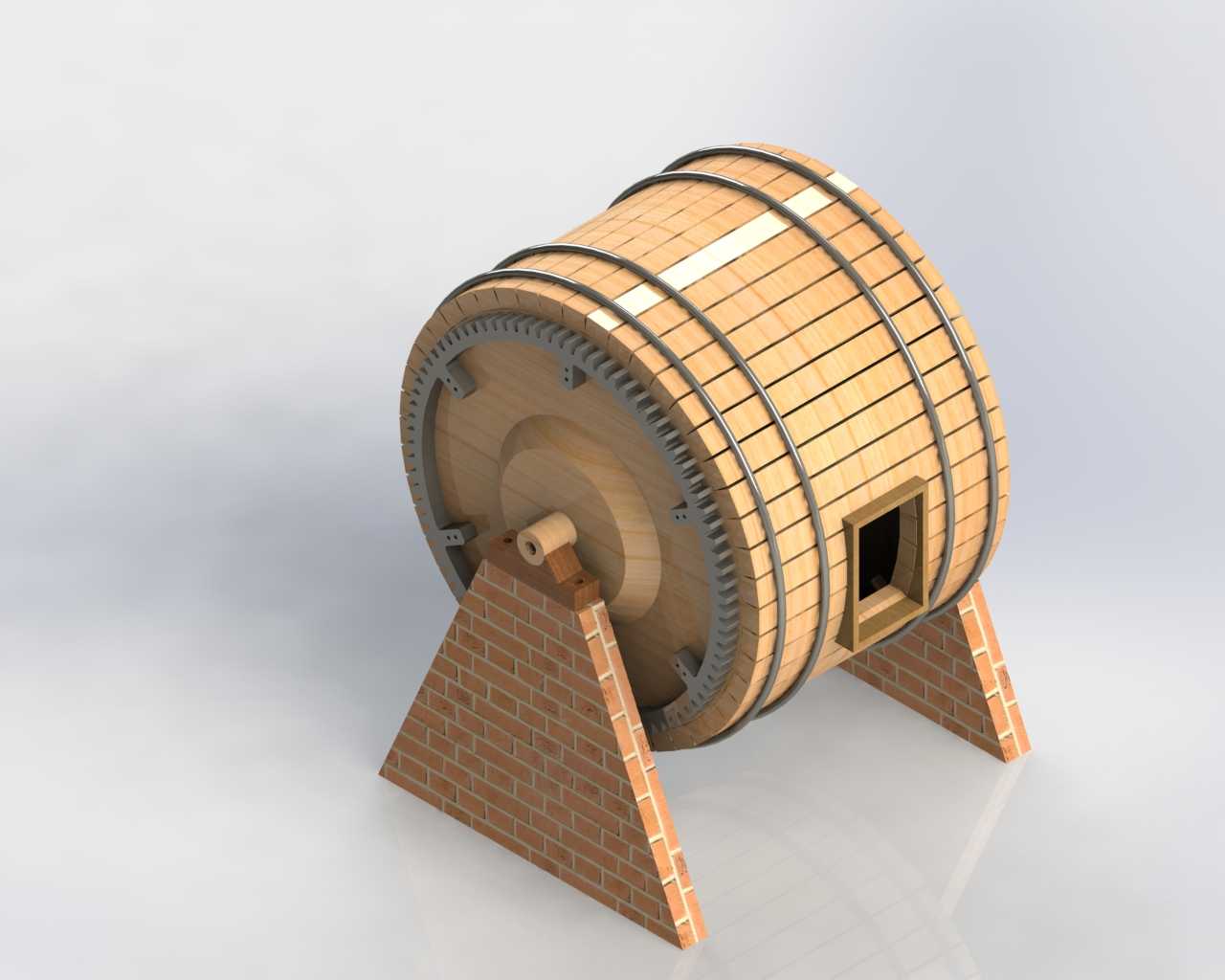

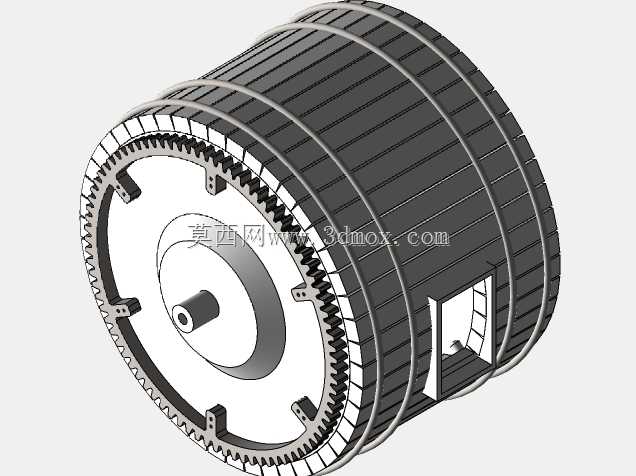

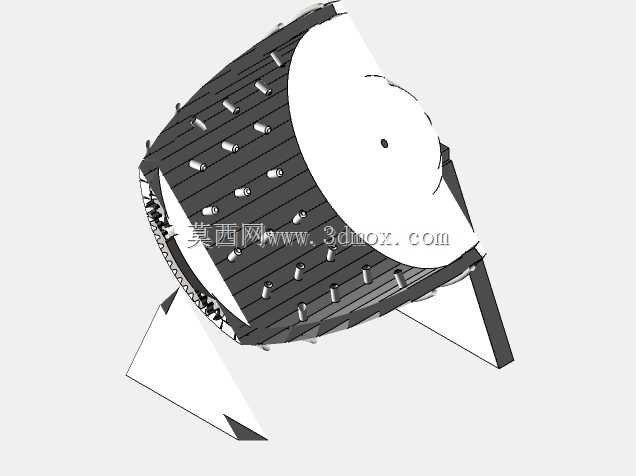

　　筒体部分采用多段实木板材拼接成型，板材选用耐水浸泡、不易变形的硬木材质，拼接处做企口咬合密封处理，防止工作液渗漏，筒体外周等距布置六道环形金属箍带，通过螺栓预紧箍紧木质筒体，抵消筒体转动过程中木质结构受离心力、工作液浸泡膨胀产生的形变应力，保证筒体结构的圆度与密封性。筒体端面设置方形加料口，口部加装木质边框与可启闭的密封盖板，盖板通过楔形压块锁紧，作业时关闭盖板可防止工作液甩出，加料、卸料时开启盖板即可完成皮料与工作液的装填、排出操作。筒体一侧端面固定安装大模数直齿齿圈，齿圈通过铸造或型钢焊接成型，与外部驱动系统的小齿轮啮合，传递扭矩带动筒体以恒定转速转动，转速通常控制在每分钟10至15转，保证筒内皮料随筒体提升至一定高度后自然跌落，实现皮料与鞣制液的充分接触、揉搓，保障鞣制均匀度。

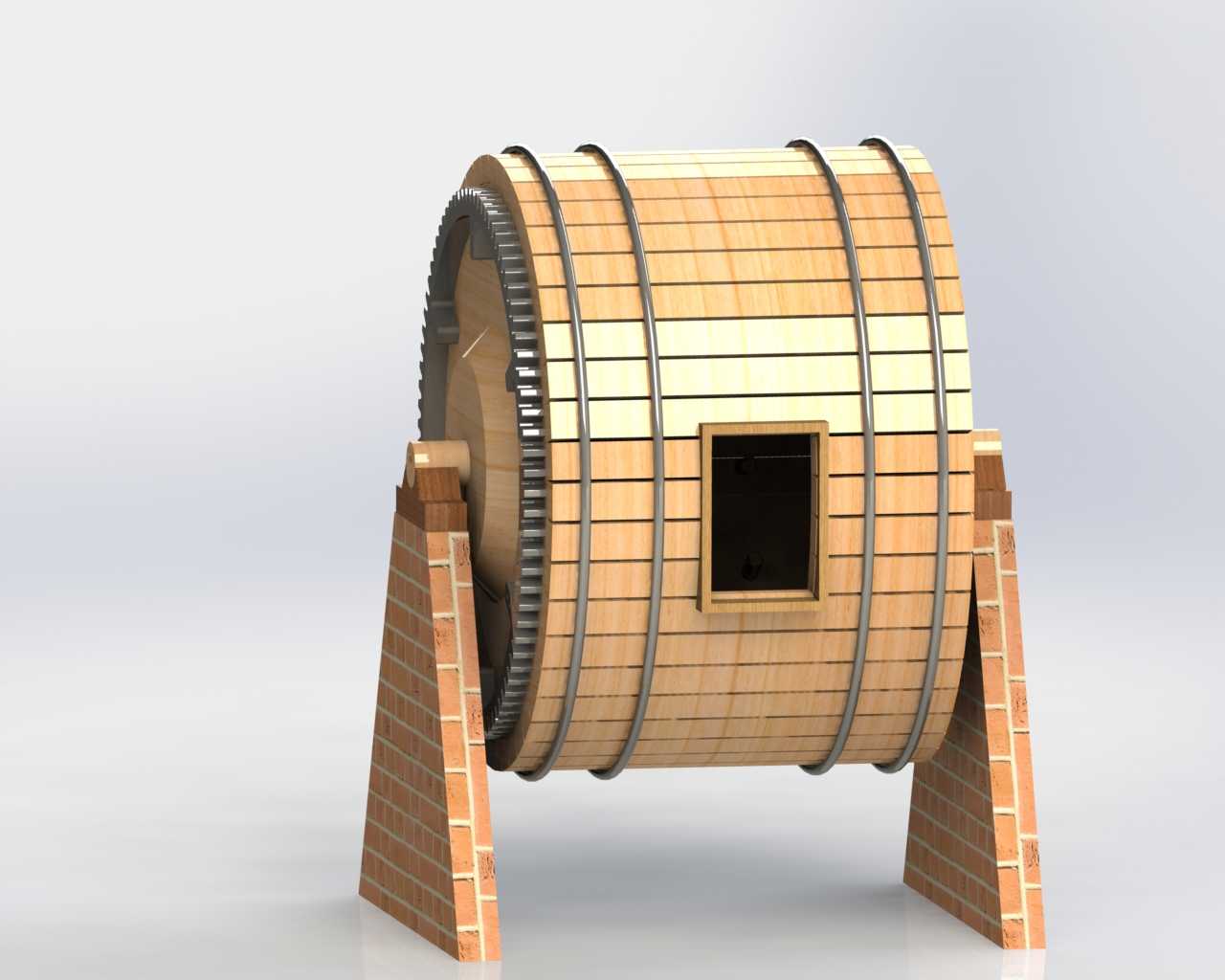

　　支撑结构采用两组对称布置的砖质支架，支架整体为A字形桁架结构，砌筑时预留筒体转轴的安装支撑位，转轴与支架接触位置加装耐磨轴瓦，减少转动过程中的摩擦损耗，支架底部做加宽处理，增大与地面的接触面积，降低设备运行时的振动幅度，无需额外浇筑混凝土基础即可放置在硬化车间地面使用，适配小型作坊的场地条件。

　　设计过程中优先考虑了传统制革作业的实际使用需求，木质筒体相比金属筒体可避免鞣制过程中金属离子与鞣剂发生反应，影响成革色泽与品质，同时木质材质的保温性能更好，可减少筒内工作液的热量散失，降低工艺温度控制的能耗。筒体的直径与长度比例控制在1:1.2左右，该比例下筒内皮料的翻转路径最优，既不会因筒体过长导致两端皮料处理效果不均，也不会因筒体直径过大导致设备整体重心过高、运行稳定性下降。安装时需保证两侧支架的支撑位同轴度误差不超过2毫米，避免筒体转动过程中出现蹩劲、齿圈啮合偏载的问题，齿圈与驱动小齿轮的啮合侧隙控制在0.3至0.5毫米，保证传动平稳无冲击。设备整体的安装边界需预留至少1.5米的操作空间，用于加料、卸料以及日常的设备维护、齿圈润滑作业，筒体下方需设置废液收集槽，用于承接作业过程中滴漏的工作液，方便集中处理排放。

　　从结构建模的角度来看，该模型还原了传统木质转鼓的全部核心结构特征，木质板材的拼接纹理、金属箍带的张紧结构、齿圈的齿形参数、砖质支架的砌筑纹理都做了等比例还原，可用于制革设备的结构教学、传统工艺装备的数字化存档，也可作为相关场景可视化展示的素材使用。建模过程中对木质筒体的拼接缝做了细节处理，还原了实木板拼接的错位特征，金属箍带的固定螺栓、齿圈的安装螺栓都做了独立建模，保证结构的完整性，砖质支架的砖块排布遵循实际砌筑的错缝原则，还原了砖砌结构的真实外观特征。
