轴流风机防护网罩结构设计

　　日常做通风散热类设备结构设计时，风机防护网罩是很容易被忽略但直接影响使用安全与通风效率的部件，这次的网罩结构适配常规家用台扇、工业小型轴流风机的前端防护场景，也可直接套用在设备机柜散热排风端口做安全防护，避免人员肢体、外部杂物直接接触高速运转的风轮，同时尽可能降低对气流的阻挡损耗。

　　从实际使用场景来看，这类网罩的应用覆盖范围很广，民用场景里台式风扇、落地扇的前后防护端都需要这类结构，工业场景里电控柜散热风口、小型通风设备排风端、暖通系统出风口的安全防护也会用到同结构逻辑的网罩，部分户外临时通风设备的进风口也会加装这类网罩阻挡大体积杂物进入风腔，避免风轮卡滞造成电机烧毁。设计之初首先要明确安装边界，这类网罩的安装配合尺寸完全匹配对应直径的风机端盖固定位，外圈预留的卡扣位或者螺丝过孔位置和风机前壳的固定柱一一对应，不需要额外做转接件就能直接装配，网罩整体的凸起弧度刚好覆盖风轮的轴向转动空间，和风轮叶片的端面预留3-5mm的安全间隙，既不会因为间隙过小出现运转擦碰，也不会因为间隙过大导致整体装配后设备轴向尺寸冗余。

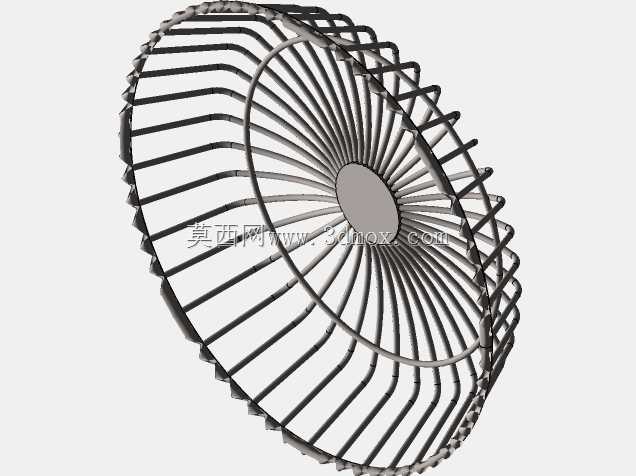

　　结构设计上采用径向辐条加周向加强环的组合形式，中心的圆形固定座用来和风机中心轴端的定位柱配合，保证网罩安装后同轴度偏差控制在1mm以内，避免长期运转出现共振异响。径向辐条采用等间距排布，相邻辐条之间的间隙控制在10-12mm，这个尺寸既符合安全规范要求，能防止成人手指穿过网罩接触运动部件，又不会因为辐条过密增加风阻。周向的加强环一共设置五道，从中心座向外圈等距分布，每道环的截面做圆弧过渡处理，避免直角结构切割气流产生额外的风噪，同时加强环和径向辐条的连接位置做圆角过渡，减少应力集中，提升整体结构抗冲击能力——日常使用中网罩难免受到外力挤压，比如移动设备时的磕碰、清洁时的按压，这种加强结构能保证网罩在受到100N径向压力时变形量不超过5mm，外力撤除后能快速回弹，不会出现永久变形卡滞风轮。

　　网罩外圈的卷边结构是设计里的细节重点，外圈采用双层卷边工艺，把辐条的末端完全包裹在卷边内部，既避免辐条裁切后的锐边外露划伤装配人员或者用户，也提升了外圈的结构刚性，让整个网罩的圆度偏差控制在0.8mm以内，装配后和风机壳体的贴合缝隙均匀，不会出现局部缝隙过大的问题。材质选择上如果做民用版本可以采用ABS一体注塑成型，成本低重量轻，绝缘性能好，适合家用小功率风扇；如果是工业场景使用可以采用钢丝焊接后表面喷塑处理，抗冲击能力更强，耐温范围更广，能适应车间内多粉尘、有一定温度的工作环境。

　　做建模的时候要注意辐条和加强环的拔模角度，注塑版本的拔模角度控制在1.5°，保证注塑生产时能顺利脱模，不会出现粘模导致的结构缺损；焊接版本的钢丝直径统一选用2.5mm，焊接位置做焊点打磨处理，表面喷塑厚度控制在0.2mm，避免塑层过厚影响装配尺寸。另外网罩的表面做哑光处理，避免高光表面在灯光下产生反光晃眼，同时哑光表面不容易残留指纹，日常清洁更方便。实际测试下来，这种结构的网罩在对应风机额定转速下，风阻损耗比传统密格网罩低12%左右，通风效率更高，同时安全防护性能完全符合相关标准要求，不管是民用家电还是工业通风设备都能适配，建模时把所有安装位的参数做了全约束，修改直径参数就能快速适配不同尺寸的风机，不需要重新调整辐条和加强环的排布逻辑，能大幅缩短同系列产品的设计周期。
