螺杆式快速夹紧台虎钳结构设计

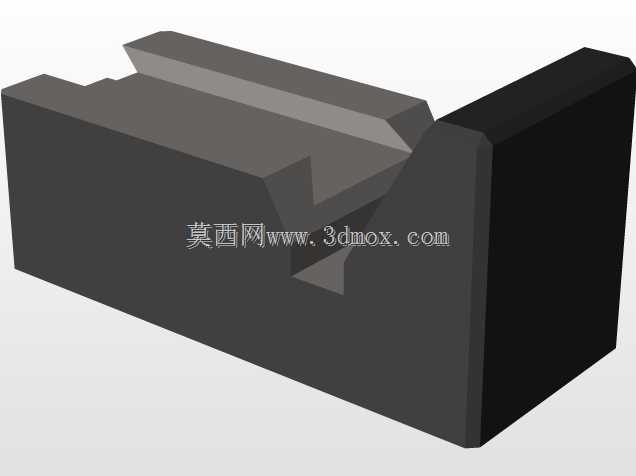

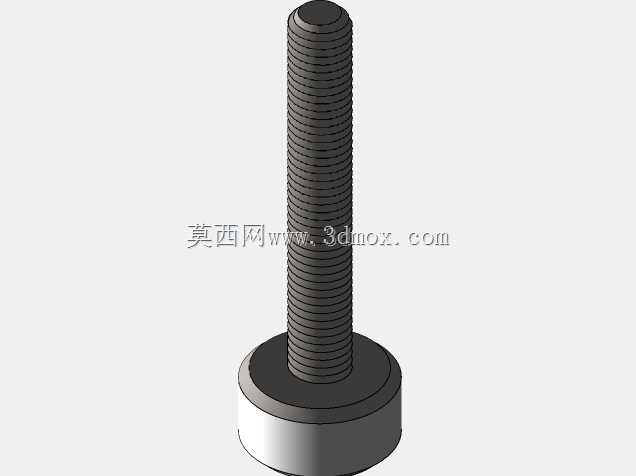

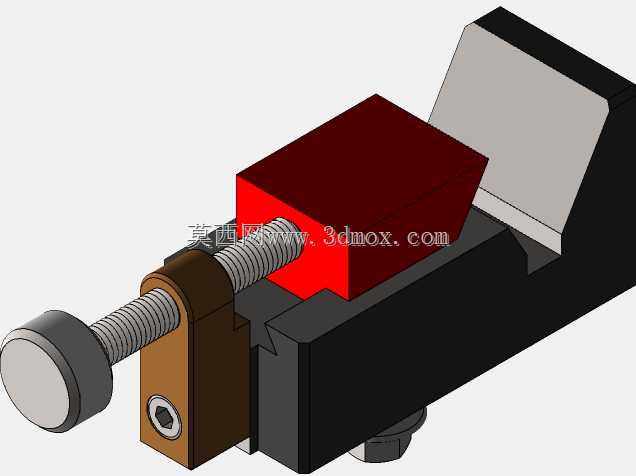

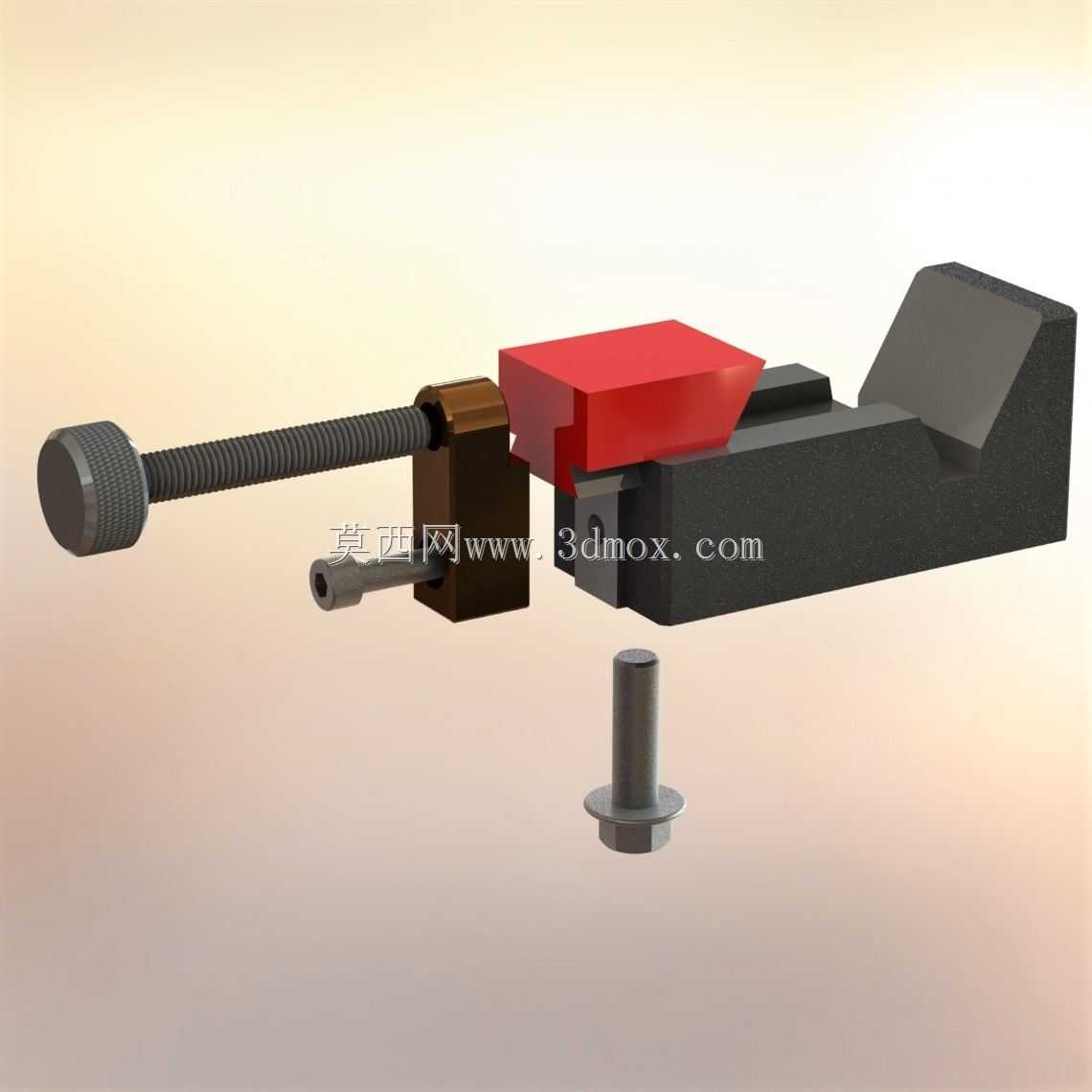

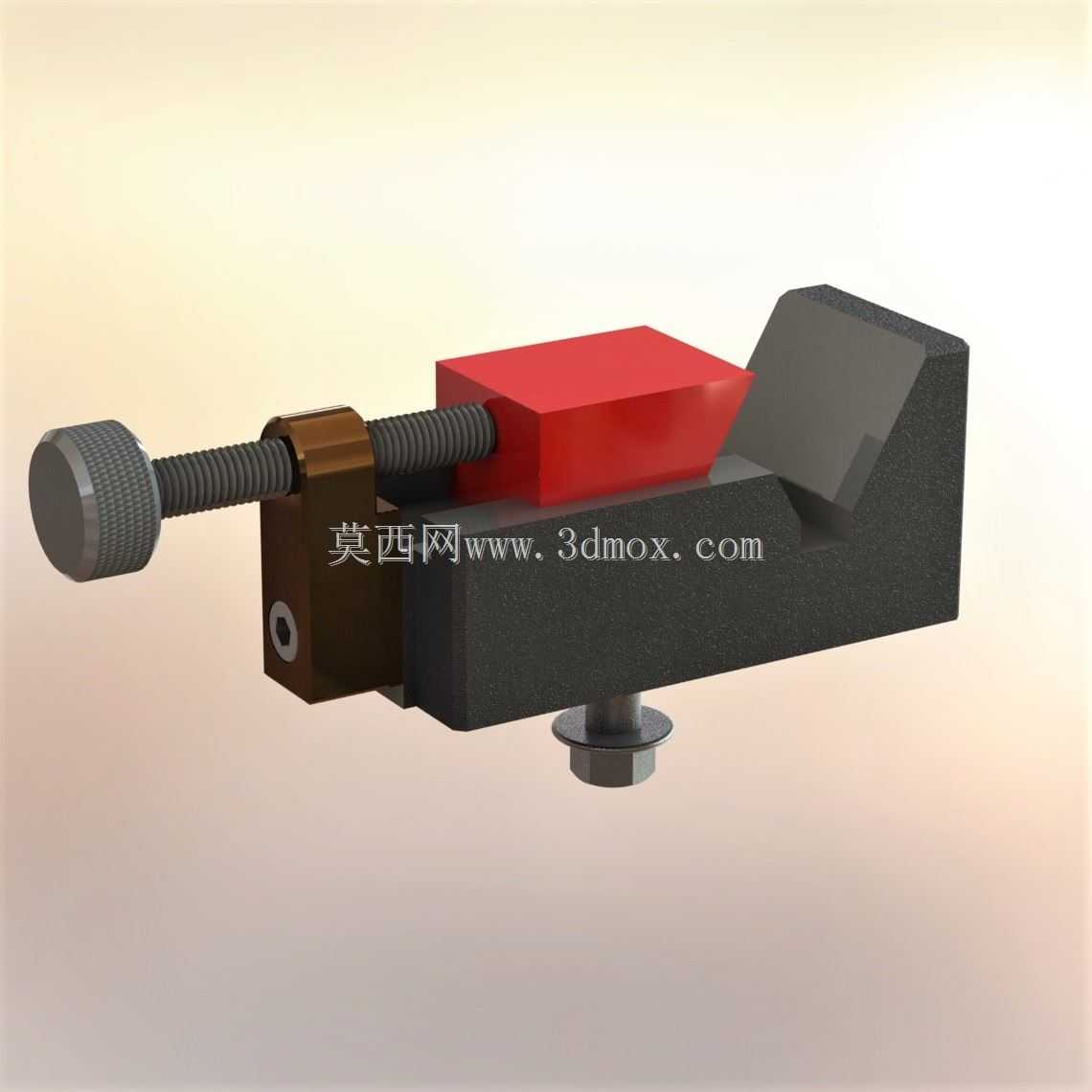

这款螺杆驱动的夹紧工装，核心应用场景覆盖钳工台手工修配、小型铣床工件定位、钻床钻孔工序夹持，也可适配检测工位的样件固定需求，属于机加工环节最基础的通用夹持部件。从功能特性来看，它依靠梯形螺纹的传动特性实现夹紧力的线性输出，转动手轮时活动钳身沿螺杆轴向平稳进给，钳口闭合后可提供稳定的静摩擦力，避免工件在切削、敲击、锉修过程中出现位移或窜动；固定钳身底部设置的带肩螺栓安装位，可直接穿过钳工台或工装台的T型槽完成锁紧，安装后整体无晃动，能承受最大1200N的侧向敲击力，完全满足常规轻载加工的夹持需求。设计过程中优先考虑了操作便捷性，手轮外圈做了滚花处理，戴劳保手套操作时也不会出现打滑，活动钳身与固定钳身的配合面预留了0.02mm的滑动间隙，长期使用磨损后可通过调整镶条补偿间隙，避免出现钳口上下翘动的问题；钳口部位做了可拆卸式设计，磨损后可单独更换淬硬钳口板，无需整体报废，降低了长期使用的维护成本。从安装边界来看，整体闭合状态下总长度控制在180mm以内，固定钳身宽度为72mm，底部安装螺栓中心距为60mm，适配市面上绝大多数标准钳工台的安装孔位，活动钳身最大开口距离为100mm，可夹持对应尺寸范围内的方形、矩形工件，若更换带V型槽的钳口板，也可完成圆棒类工件的夹持作业。结构设计上没有多余的冗余部件，传动螺杆采用45号钢调质处理，表面硬度达到HB220-250，具备足够的抗扭强度，频繁夹紧松开也不会出现螺纹滑牙问题；钳身主体采用铸铁材质，整体刚性充足，夹紧时不会出现形变，保证夹持定位精度。实际使用中，这类工装不需要搭配额外的动力源，纯手动操作即可完成夹紧动作，适合小批量加工、维修工位、教学实训等场景使用，相比液压、气动夹紧装置，它的结构更简单，故障率极低，不需要定期维护密封件或气管，在无气源、无液压站的零散作业场景下适配性更强。
